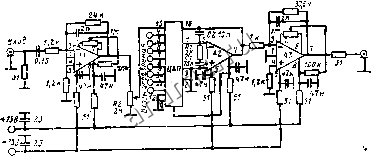

Рис 2 И Схема нмпльского 5Силигелч с цифровым управлением фнциейтом усиления

Сигнал с выхода ЦАП подается на дифференциальные входы ОУ включенного по схеме инвертирующего повторителя. Его устойчивую работу обеспечивает корректирующая цепочка R1, CI. Емкость С2 в ЦОС устраняет выбросы сигнала на выходе А2, которые воз.можны из-за глитч-эффекта -ЦЛП. Третий каскад на A3 является инвертирующим усилителем с коэффициентом усиления 15. Точная установка коэффициента усиления схемы определяется потенциометром к2. Все три каскада развязаны по цепям питания /?С-фильтрами. Область применения данного импульсного усилителя потенциально шире указанной авторами [31]. Увеличение числа разрядов ЦАП до 10-12, например, позволит расширигь диапазон управления коэффициентом усиления до 1023 или 4095. Очевидны преимущества за счет применения ИС ОУ, обладающих более высоким коэффициентом усиления.

Усилитель с программируемым коэффициентом усиления, предназначенный для работы с фотоднодными датчиками излучения, показан на рнс. 2.12. Микросхема ЦАП Ко72ПА1А включена в отрицательную ПОС ОУ А1 на ИС КР544УД2А, который выполняет функцию согласующего усилителя. При таком включеини наприжение на выходе ОУ А1 определяется из выражения

где N - число в цифровом двоичиол коде на входе ЦАП; G -разрядный коэффициент ЦАП, равный; i- i?2 -

ВыхаЗ

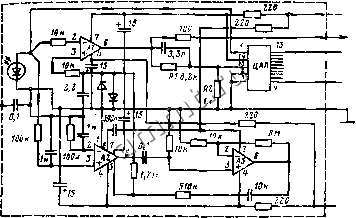

Рис. 2.12. Схемя усилителя с программируемым коэффициентом ускле*

ВИЯ для работы с фотолиоднымн датчиками

сопротивления соответствующих резисторов делителя компенсации разброса чувствительности применяемых фотодиодов. Выходное напряжение усилителя подается на вывод 15 ЦАП и зависит от состояния его цифровых входов. Таким образом, образуется следящая система, позполяю-щая значительно уменьшить напряжение смешения пуля в ОУ А! п улучшить его согласование с последующими клскадами усилителя. Кроме Al в схеме включены ОУ Л2 (ИС К140УД13) и АЗ (ИС КМОУДб) (32).

Микросхема ЦАП К572ПА1 определяет основные технические характеристики таких специальных устройств, как формирователи управляемого напряжения на янодах электронных пушек масс-спекгрометров (33]. Упрошенная принципиальная электрическая схема такого ЦЛП, включенного совместно с ОУ Л2, показана на рис. 2.13. Усилитель А2 собран на лис1ретных элементах и обеспечивает размах выходного напряжения ЦАП от О до 200 В. Его принципиальная электрическая схема приведена на рис. 2.14.

Аналоговый, сигнал с выхода ЦАП поступает на дифференциальный усилитель на согласованной паре транзисторов VTS ii VT4, коллекторы которых соединены с эмиттерами транзисторов VT5 и VT6, включенных по схеме с общей базой. Рабочий ток дифференциального усилителя определяется генератором тока иа VT2. Потенциал на ба-

5-385

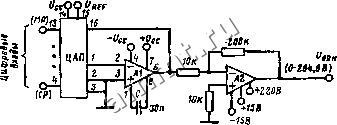

Рис. 2.13. Схема ЦАП формирователя управляемого напряжения:

А1~аС ОУ к140уд7

зах VT5 и VT6 задается с помощью эмиттерпого повторителя VTW таким образом, чтобы напряжение коллектор - змнттер на транзисторах VT3 и VT4 оставалось постоянным. Это обеспечивает подавление синфазной составляю-шей входного сигнала.

Работа выходного каскада усилителя в режиме с несимметричным входом предполагает включение согласованных

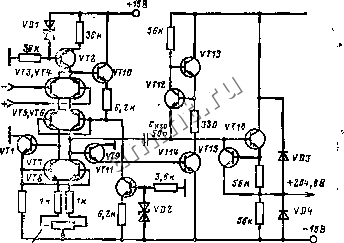

Рис. 2,14. Принципиальная электрическая схема усилителя мощности на ОУ:

VDl, FZ)?-стабилитроны KCI62A; VDS, Ifl* -диоды КДН>5Б; VTl, У19-Vn/--транзисторы КТ3302Б; VTS - транзистор KT3107K; - транзи-

сторы КГСЗЮЗА; V77, т -транзисторная сборка К15ЭНТ1Б; VTi2. VTlS-rpaH-висторы КТ3102Е; РШ. VTJ4. Vr/£ - транзисторы КТд40А
