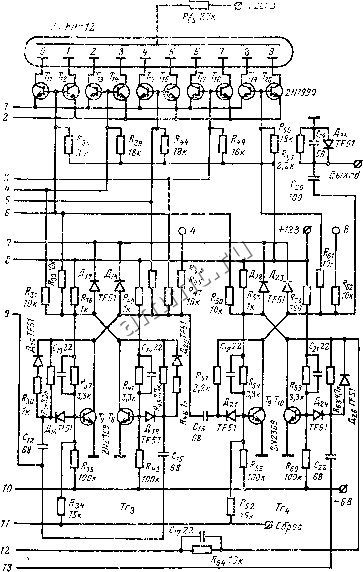

схема декады 10 МГц. 4-682

появляется положительный перепад напряжения, который через конденсатор C подводится к базе транзистора Гз. Последний отпирается и отрицательный перепад напряжения с его выхода подается на счетный вход триггера Тгг и один из раздельных входов Тг.

Декадный пересчет осуществляется аналогично ранее рассмотренным декадам. Восьмым импульсом триггер Тг- переводится в нулевое состояние. Для отключения триггера Тг на время действия десятого импульса между коллектором транзистора Г5 и резистором дифференцирующей цепи R\k включен управляющий ключ на транзисторе Г4. Последний входит в цепь потенциальной обратной связи; резистор ?5 является его коллекторной нагрузкой. До прихода восьмого импульса транзистор Г4 находится в отпертом состоянии и не влияет на работу триггера Тг. К базе транзистора П через цепь 64Ci7 подводится положительный потенциал с выхода Q триггера (Гю). Эта цепь служит для развязывания триггеров Гг4 и Ггг.

Восьмой импульс, переключая триггер Гг4, отпирает транзистор Гю; в результате снижения потенциала на коллекторе последнего транзистор Г4 запирается На нагрузке Я\ь устанавливается напряжение + 12 В, которое, будучи приложенным к катоду диода Дз, запирает его и исключает этим запуск триггера Ггг десятым импульсом. Десятый импульс, минуя триггер Ггг, вновь переключает триггер Гг4; при этом запирается транзистор Гю- Высокий потенциал на его коллекторе отпирает транзистор Г4, снимая запрет с диода Дэ; в результате триггер Тг подготовлен к продолжению работы. Для получения выходного импульса отрицательной полярности служит дифференцирующая ячейка буСго. Диод д25 срезает положительную часть импульса, возникающую при дифференцировании выходного сигнала (полярность включения диода следует изменить). Ячейка подключена к ьыходу Q триггера Гг4. В целях повышения нагрузочной способности транзистора Гд коллекторная нагрузка {R) уменьшена до 750 Ом. Для питания декады используются стабилизированные источники напряжений -I-I2, Ч-6 и -6 В.

Дешифратор декады представляет собой резисторную матрицу, при помощи которой происходит управление ключами на транзисторах структуры п-р-п (Гц-Г20) типа 2NI990. Работа дешифратора описана в гл. I.

Для уменьшения нагрузки на триггер Гг[ шины чет и нечет подключены к цепям фиксации коллекторного напряжения. Для питания индикатора используется напряжение 4-200 В. Резистор R ограничивает ток индикатора в пределах 1,5-2 мА. Передача выходных сигналов триггеров на регистрирующее устройство (для записи результатов измерений) производится через резисторы R\u Rz!>, Ri7 и Re2- В декаде могут использоваться транзисторы КТ306 и КТ316, диоды КД503.\, в качестве Гц-Г20 - транзисторы П307- П309, КТбОо.

Транзисторная декада 25 МГц

На рис 31 нредставлена структурная схема пересчетной декады с высоким быстродействием. Схему декады составляют следующие узлы: входной усилитель, четыре триггерные ячейки, промежуточный усилитель, логическая схема И и усилитель сигнала сброс .

Технические данные декады следующие:

максимальная скорость счета 25 МГц;

входной сигнал -и импульсы положительной полярности с амплитудой 4-10 В, имеющие длительность фронта не более 10 не и длительность не более 20\нс; при частоте следования 2 МГц декада может запускаться импульсами со следующими параметрами: амплитуда около 6 В, длительность фронта не более 50 не, длительность импульса не более 150 не;

выходной сигнал - импульсы положительной полярности с ам-тудой не менее 6 В, длительность фронта не более 50 не;

сброс декады в нулевое состояние осущест1!Ляется перепадами напряжений от -8 В (-12 В) до -0,5 B-i-0 В. Время действия перепада должно быть не менее 1 мкс;

код декады 1-2-4-8.

>

Рис. 31. Схема декады 25 МГц.

Принципиальная схема декады представлена на рис 32. На входе декады включен усилитель-ограничитель на транзисторе Гб, работающий в ключевом режиме. В этом каскаде происходит формирование импульсов отрицательной полярности, необходимых для запуска трнггерных ячеек на транзисторах структуры п-р-п. Триггеры Тг Гйг и Гйз включены по счетному входу, триггер Тг включен по раз-дельным входам J я К. Для снижения нагрузки на триггер Тг, на выходе Q последнего включен промежуточный ус;1литель на транзисторе Тт. С выхода промежуточного усилителя сигнал подается на вход К триггера Тг4 (транзистор Г22) и через схему И (диод Д ) на вход Г триггера Тг. Для осуществления декадного пересчета в схему декады введена потенциальная обратная св.чзь, которую составляют эмиттерный повторитель (транзистор Г20) и схема И.

Исходные состояния транзисторов триггеров (после действия импульса сброса) будут следующие: Гз-1, Гд - О, Т,о-1, Г12 - О, Г15-1, Tis - О, Г21 - О, Г22-1. Запертое состояние транзистора обозначено 1, огпертоо состояние - 0.

До прихода восьмого импульса декада работает, как обычяьп ! двоичный счетчик. При этом схема И открыта для прохождения импульсов отрицательной полярности, так как к аноду диода Д через эмиттерный повторитель (транзистор Г20) приложе[ пулевой потенциал коллектора транзистора Ггг- Под действием восьмого входного импульса происходит переключение триггера Tzi в состояние I. Отрицательный перепад коллекторного напряжения транзистора Ггг закрывает схему И, отключая тем самым цепь запуска триггера Тгз. Девятый импулье переключает только триггер Тг,; десятый
