пусковой диод Дэ, включенный во входную цепь транзистора Те триггера Ггг. Роль схемы И-НЕз выполняет транзистор Г5, включенный по схеме с общим эмиттером. Резистор Ris является коллекторной нагрузкой транзистора Ts; резистор Rn служит для развязывания схемы Я] от коллекторной цепи Г5 при снятии запрета; диод Да обеспечивает фиксирование коллекторного напряжения на уровне + 6 В. Смещение на базу транзистора Г5 задается от источника напряжения -6 В с помощью делителя, в который входят диод Ди и резистор Ris.

Вход 0-

+725 0-

+ВВ 0-

ZN25

J о,

2М25БЗ

TF51

-< Выход Тг +Si-0

0~SS

Рис. 34. Схема Hi и И-НЕ,.

Помимо напряжения смеще1;ия по цепям RiiCw и RsCij к входам схемы И-НЕз подводятся управляющие сигналы с выходов триггеров; в соответствии с перепадами коллекторного напряжения триггера от О до +6 В к входам схемы И-НЕ могут быть одновременно подведены следующие потенциалы: 1) -6, -f 6 и -(-6 В;. 2) -6, О и -Ь6 В; 3) -6, О и О В.

В первом случае транзистор Г5 отперт, в двух других -заперт. Низкий потенциал с коллектора транзистора Тъ обеспечивает открытое состояние схемы Hi для запускающих импульсов.

Напряжение на коллекторе запертого транзистора составляет +6 В; это напряжение является запрещающим для схемы Hi, которая при этом запирается и отключает триггер Ггг.

Перейдем к ознакомлению с работой декады. Электрическая схема декады приведена па рис. 05. В исходное, нулевое состояние триггеры устанавливаются импульсом сброса.

В результате действия каждого импульса, подведенного ко входу декады, происходит переключение триггера Гаь Перепад коллекторного напряжения от +6 В до О, возникающий при отпирании транзистора Гь используется для запуска последующих триггеров. Так как импульс с выхода триггера Tzi поступает одновременно на входы триггеров Ггз и Tzi, то для повыщения нагрузочной способно-

сти Тг, сигналы с его выхода вначале подаются на двухкаскадный усилитель (транзисторы Гз и Г4). Так как импульсы необходимой полярности на выходе усилителя будут возникать только при поступлении на вход триггера Тг, четных импульсов, то в дальнейшем следует рассматривать прохождение именно этих импульсов через устройство пересчета на 5.

В исходном состоянии (до прихода второго счетного импульса) схемы И, и И-НЕз находятся в открытом состоянии, так как к входу последней подведены высокие уровни. Схема Яг закрыта, так как к входам схемы И-НЕ подведены низкие уровни. В результате таких состояний схем И второй импульс переключает только триггер Ггг. При этом схема И, закроется, но это не помешает триггеру Тг переключиться под действием четвертого нмпульса. Схема И, вновь перейдет в открытое состояние. Переключение триггера Ггг под действием четвертого импульса вызовет переход триггера Ггз в единичное состояние, но схег.[а Иг при этом остается закрытой. Шестой импульс вновь опрокинет триггер Ггг и одновременно с этим закроется схема И,. Схема Иг теперь переходит в открытое состояние, так как при переключении триггера Ггз при поступлении четвертого импульса и триггера Ггг при поступлении шестого импульса иа входах этой схемы устанавливаются высокие уровни. Восьмой импульс опрокидывает триггеры Ггг и Ггз в нулевое состояние, триггер Гг4 через открытую схему Яг переключается в единичное состояние. Десятый импульс переключает триггеры Тг, и Гг, в нулевое состояние. В результате действия десятого импульса на выходе триггера Гг4 возникает импульс переноса отрицательной полярности; схема И, переходит в открытое состояние, а Яг закрывается.

В дополнение к сказанному необходимо остановиться на некоторых особенностях схемы декады, обеспечивающих ее быстродействие: применено диодное фиксирование коллекторного напряжения запертых транзисторов; введена подготовка пусковых диодов прямым током; резисторы пусковых пепей шунтированы диодами; коллекторные нагрузки уменьшены до 330 Ом.

Декада работает в соответствии с кодом 1-2-4-8

На рис. 35 внизу приведены осциллограммы процессов в декаде при измерении сигнала с частотой 10 МГц.

Сброс па пуль производится путем подачи импульса положительной полярности амплитудой 12 В и длительностью 50мкс на базы транзисторов триггеров через резисторы R2, Pis, Р27 и Рзэ. На выходе декады включена дифференцирующая цепь Rts Сго- Диод Дга срезает положительный выброс выходного импульса. Импульсы на выходе декады имеют отрицательную полярность и амплитуду 3 В.

Питание декады осуществляется от стабилизированных источников питания с напряжениями -1-12, +6 и -6 В. Для питания анодной цепи индикатора используется напряжение +200 В.

Схему дешифратора и управления индикатором составляют резисторная матрица и десять высоковольтных транзисторов структуры п-р-п.

При повторении декады с использованием полупроводниковых элементов отечественного производства в триггерах могут быть использованы транзисторы КТ316А (Б); в качестве высоковольтных ключей - транзисторы типа КТ605 или К1НТ661А; вместо диодов TF51 могут быть применены диоды типа КД503А.

®

2V25S9

©

An tfs1

~г6,33

®

-0,5В

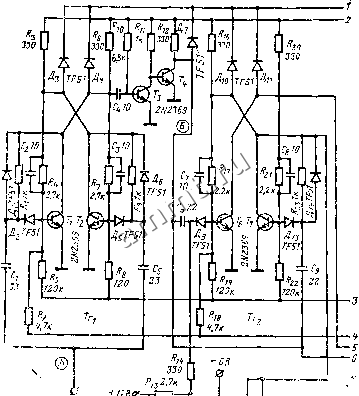

Рис 35. Принципиальная схема декады 50 МГЦ и
