через оптронный ключ 1. При токе 5 мА через светодиод оптрона типа АО104А сопротивление фоторезистора уменьшается примерно до 30-40 кОм. Соответственно уменьшается падение напряжения на фоторезисторе и увеличивается напряжение на промежутке анод - катод цифры О до уровня зажигания цифры. Сопротивление фоторезистора при этом выполняет роль ограничивающего резистора в анодной цени ламны. Индикация цифры 1 будет происходить при том ле нулевом уровне на выходе схемы И-НЕ], ио логическая 1 будет сниматься с прямого выхода триггера Тг,. Теперь управляющий ток будет протекать через оптрон 2, включенный в цепь катода циф-

О 7о о о 7п вд 3

И-НЕ,

И-НЕ,

И-НЕ

2208

5 а

Рис. 45. Схема управления на оптронах.

ры I. Следовательно, для зажигания любой цифры необходимо, чтобы с соответствующего плеча триггера Tzi снимался уровень логической 1, а с выходов схем И-НЕ (или с выхода триггера Tzt) - уровень логического О

Оптроны могут быть применены в схемах с динамической индикацией. В этом случае схему целесообразно строить с последовательным опросом анодов (разрядов); при этом фоторезисторы включаются в анодные цепи индикаторов, а в цепи катодов - фототиристоры.

При построении пересчетных схем с оперативным запоминающим устройством используют оптроны типа СДФТ, которые должны работать в режиме насыщения. Рел<им насыщения устанавливается введением дополнительного источника смещения.



Устройство гашения цифр

Для устранения мерцания цифр в процессе счета, которое утомляет оператора, индикаторы на это время желательно выключать. По окончании мета они включаются на время, необходимое для считывания результата Продолжительность индикации обычно регулируется.

Если в схеме прибора питание индикаторов осуществляется от двух источников напряжения, то для надежного гашения цифр удобнее отключать напряжение --120 В,


-0<-7zjb

Включено Гашение выключено

0+2 В

Вход0-

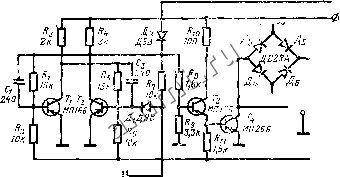

Рис. 46. Устройство гашения цифр.

Устройство гашения (рис, 46) содержит триггер (транзисторы Т\ и Тг), эмиттерный повторитель (транзистор Гз) и выходной ключ (транзистор Tl). По окончании вре.д1ени индикации сигнало.м сброс* триггер переводится в нулевое состояние (транзистор Ti заперт. Га - отперт). Напряжение на базе эмиттерного повторителя, связанной с выходом триггера через делитель R, Rg, повышается, и транзистор Ts запирается. На его эмиттере, соединенном непосредственно с базой транзистора Г4, появляется положительный потенциал, запирающий выходной каскад. При этом разрывается цепь напряжения -И20 В и цифры гаснут.

Селектор (узел цифрового прибора), управляющий поступлением счетных импульсов на счетчик, по окончании счета закрывается, и сигнал стоп опрокидывает триггер устройства гашения. На делителе i8, J9 возникает отрицательный потенциал, отпирающий транзистор Гз эмиттерного повторителя. Отрицательный перепад напряжения, появляющийся на эмиттерпой нагрузке Гз, отпирает выходной ключ Ti и этим восстанавливает цепь источника +120 В; индикаторы вновь зажигаются и т. д. При необходимости устройство гашения может быть отключено. Для этой цели служит тумблер, с помощью которого коллектор транзистора Г4 и минус источника -120 В соединяют с корпусом,



Для отключения источника с нанряжепием +200 В в схему вводят дополнительный транзистор МП26Б, который включают последовательно с транзистором Т4. Для выравнивания падения напряжений на транзисторах выходного каскада их необходимо шунтировать резисторами сопротивлением 100 кОм.

-0+JS

Вход

Соединение пересчетных декад в счетчике

В многоразрядном электронном счетчике нересчетиые декады соединяют между собой последовательно. Запуск каждой последующей декады производится выходными импульсами предыдущей декады. Для получения точной информации по результату измерения необходимо, чтобы запускающий нмпульс, снимаемый с выхода предыдущей декады, возникал в соответствии с каждым десятым импульсом пз числа действующих на ее входе

В декадах, работающих в соответствии с кодом 1-2-4-8, смена состояния выходного триггера (ТгС) происходит под действием восьмого и десятого входных импульсов. При этом с выхода Q триггера Гг4 (для декады, выполненной на транзисторах структуры р-я-р) снимается импульс отрицательной полярности, а с выхода Q - импульс положительной полярности (см рис. 27). Если для занусм последующей декады будет иснользован фронт сигнала с выхода Q,

то при этом произойдет преждевременный запуск этой декады (по восьмому импульсу). Это в свою очередь приведет к неверному результату измерения; например, восемь входных импульсов будут зафиксированы счетчиком как число 10, Для получения правильного результата необходимо использовать сигнал с выхода Q, так как срез этого импульса соответствует фронту десятого входного импульса и при последующем дифференцировании образует запускающий импульс положительной полярности.

Низкочастотные декады соединяют в счетчике непосредственно; высокочастотные декады, имеющие небольшую амплитуду выходного сигнала, соединяют через усилители, В последнем случае необходимо учитывать инвертирующее свойство усилителя, В ряде случаев для формирования запускающих импульсов нeo(xoдимoй полярности используют дифференцирующую цепь, включая ее на выходе декады (см. рис. 30 и 35). Параллельно резистору дифференцирующей цепи включают диод, который срезает имиульс нерабочей полярности.

Иногда возникает необходимость совмещения в общем устройстве блоков, выполненных на дискретных элементах, с блоками, выполненными на интегральных схемах. Примером может служить счет-

-6 + 3

Выход

Рис. 47. Согласующий каскад.

а - принципиальная схема; б - эпюра напряжения на выходе Q триггера; в - эпюра напряжения на выходе согласующего каскада.
