стора Ti. Потенциал эмиттера транзистора будет определяться суммой напряжений /к.э транзистора Тз и падения напряжения иа диоде Да. Потенциалы базы и эмиттера транзистора Гг примерно равны, и он перейдет в запертое состояние. Выходное апрялсение схемы будет определяться напряжением Ук.э насыщенного транзистора Тз и составит 0,1-0,4 В.

В настоящее время наибольшее распространение среди логических схем получили транзисторно-транзисторные схемы (ТТЛ), являющиеся модификацией ДТЛ схем.

Отличие схем ТТЛ, выполняющих логическую функцию И-НЕ, от аналогичных схем ДТЛ заключается в том, что роль входных и одного смещающего диода выполняет многоэмиттерный транзистор,


Рис. 3. Граизисторио-транзисторная схема И-НЕ.

причем эмиттерные переходы выполняют функцию входных диодов, а коллекторный переход -- функцию смещающего диода.

На рис. 3 показана логическая схема И-НЕ, во входной цепи которой включен многоэмиттерный транзистор Ти Если на все входы схемы подано напряжение с высоким уровнем, эмиттеры транзистора Ti смещаются в обратном направлении и транзистор переходит в активный инверсный режим (переход база - коллектор Ti смещен в прямом направлении). Ток от источника напряжения Е протекает через переход база - коллектор транзистора Т\ в базу транзистора Гг; последний переходит в состояние насыщения, а уровень напряжения на выходе схемы соответствует логическому О Если же хотя бы на один из входов схемы подан низкий уровень напряжения, соответствующий эмиттер транзистора Г] смещается в прямом направлении Ток от источника Е протекает теперь через переход база - эмиттер в цепь источника входного сигнала. Коллекторный ток транзистора г1 уменьшается до нуля, и транзистор запирается. Таким образом, при изменении напряжения на эмиттерах многоэмит-терного транзистора обеспечивается переключение тока из коллекторной цепи в эмиттериую, или наоборот. При работе ;иногоэмиттер-ного транзистора в различных режимах его коллекторный переход постоянно смещен в прямом направлении; эмиттерные переходы с низким входным напряжением находятся в состоянии насыщения, а с высоким входным уровнем - в активном инверсном режиме. Инверсный коэффициент усиления по току миогоэмиттериого траи-



зистора мал, поэтому и входные токи схемы в этом состоянии незначительны.

Применение в ИС ТТЛ сложных инверторов обеспечивает высокую нагрузочную способность (/гЮ) при значениях емкостных нагрузок до 100 пФ. В схемах ТТЛ существенно увеличено быстродействие (4.ср = 5-н30 не) и повышена помехозащищенность (С/ 0,7 В); коэффициенты объединения такие же, как и у ДТЛ схем (т8, /6). При работе на частотах, близких к предельным, у ТТЛ схем (впрочем, как и у ДТЛ схем со сложным инвертором) происходит увеличение потребляемой мощности в 2-3 раза.

Для построения декад с максимальным быстродействием наибольший интерес представляют интегральные схемы, выполненные на

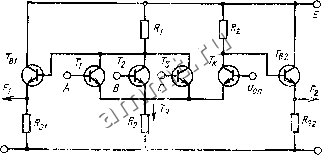

Рнс. 4. Транзисторная схема с эмиттерными связями ИЛИ-НЕ-ИЛИ.

основе транзисторной логики с эмиттерными связями. На рис. 4 приведена основная логическая схема ТЛЭС, имеющая три входа и два выхода. По выходу Pi схема выполняет логическую функцию ИЛИ-НЕ, а по выходу р2 - логическую функцию ИЛИ. В качестве выходных каскадов включены эмиттерные повторители - транзисторы Тв\ и Тв2, обеспечивающие большую нагрузочную способность базового элемента (пЮ). Транзистор Гк выполняет роль переключателя тока в схеме. Если иа все входы схемы подан низкий уровень напряжения (логический 0), то логические транзисторы переходят в запертое состояние, и напряжение на выходе Pi будет соответствовать логическому уровню 1. На вход транзистора Т подается напряжение смещения Е\. Значение этого напряжения обеспечивает открытое состояние транзистора при низких уровнях напряжений на входах схемы Через резистор Ра, являющийся общей эмиттерной нагрузкой для логических транзисторов и транзистора Гк, протекает ток h За счет этого тока на коллекторной нагрузке Pj устанавливается напряжение АС/=/эР2. Прн этом напряжение на выходе снижается до



уровня логического О Если хотя бы на один из входов подать высокое напряжение (логическую 1), то соответствующий транзистор перейдет в отпертое состояние. Весь ток /э будет протекать через отпертый транзистор. При этом напрял{ение на выходе fi понизится, на выходе - повысится. Сопротивление резистора Ra должно обеспечивать постоянство тока h при изменениях состояния входных транзисторов Схему с объединенными эмиттерами иначе называют токовым ключом, так как при низком входном уровне ток /э течет в транзистор Г , а при высоком - во входные транзисторы.

Схемы ТЛЭС относятся к классу сверхбыстродействующих (<зср=1-ь5 не). Малая величина задержки сигнала ср обеспечивается за счет исключения режима насыщения транзисторов и ограничения логического перепада до 0,7-0,8 В. У транзисторов схем ТЛЭС напряжение на коллекторе всегда выше напряжения иа базе и переходы коллектор - база никогда ие бывают смещенными в прямом направлении.

Триггеры

В цифровых устройствах для хранения, сдвига и счета различной информации широко используются триггеры. Чаще всего находят применение следующие 1ипы триггеров: статические, счетные (Т-триггепы), ЛК-три1геры, RS-тдиггеры, D-триггеры.



УсГ.О

УТ. О

Уст.1

Рис. 5. Статические триггеры.

а - на схемах И-НЕ; б ~ на схемах ИЛИ-НЕ.

На рис 5 приведены схемы статических триггеров на элементах И-НЕ (рис. 5,а) и ИЛИ-НЕ (рис 5,6). Триггеры имеют два входа - Уст. О и Уст. 1 и два выхода - единичный*, обозначаемый обычно Q и нулевой При подаче импульса на вход Уст О на выходе Q устанавливаете! низкий потенциал, соответствующий логическому О, на выходе Q - высокий, соответствующий логической 1. Это состояние триггера считается нулевым и сохраняется после окончания импульса, т е. триггер обладает свойством хранения информации При подаче импульса на вход Уст. 1 состояние триггера меняется нч противоположное - единичное, т. е. на выходе Q - высокий потенциал, на выходе Q - низкий. Одновременная подача импульсов на оба входа иедопус1има так как приводит к неопределенному состоянию триггера Полярность и\п1ут;>сов записи информации- отрицательная для триггеров из элементов И-НЕ и положительная для элементов ИЛИ-НЕ.
