отперт Высокая скорость переключения триггера Шмитта в описываемой схеме обеспечена использованием транзисторов, имеющих время рассасывания 5-10 не, этому же способствуют малые сопротивления коллекторных и эмиттернои нагрузок.

С выхода формирователя счетные импульсы положительной полярности амплитудой 1,5 В поступают па селекгор и далее (ы декаду с бысгроденствием 50 МГц.

Формирующее устройство, селектор и высокочастотная декада представляют собой общий узел и смонтированы на одной печатной плате.

Питание входного устройства осуществляется напряжением +4 В от источника, общего с остальными узлами прибора. Во избежание паразитного прохождения входного сигнала по цепям питания в цепь +4 В включены высокочастотные фильтры, в состав которых входят дроссели Др,-Дрз и конденсаторы Сг, Сз, Сь, Си и Сп- Все транзисторы входного устройства типа КТ316В.

Питание интегральных схем и цифровых ламп

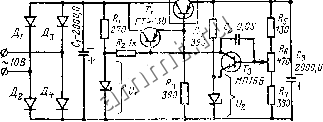

В устройствах, содержащих значительное количество интегральных схем серии 217, целесообразно применять два стабилизированных источника питания с напряжениями -f6 и --3 В. На рис. 51,а представлена схема стабилизатора напряжения -f6 В Выпрямитель выполнен по мостовой схеме на диодах Д,-Д. Стабилизатор собран но схеме последовательного регулирования. В качестве регулирующего элемента стабилизатора применен составной транзистор (транзисторы Т, и Ti). Транзистор Т является регулирующим, Т,-эмит-терным повторителем; последний управляет по току транзистором Т. Резистор Rz задает необходимый режим составному транзистору. Усилитель постоянного тока (транзистор Гз), делитель выходного па-пряжения (Rs-R-j) и источник опорного напряжения (i?4, Де) составляют цепь обратной связи, через которую осуществляется управление регулирующим элементом, С целью устранения возможности генерации параллельно переходу коллектор - база транзистора Гз включается конденсатор С.

Параметрический стабилизатор, выполненный на диоде Дб и резисторе Rl, предназначен для питания коллекторной цепи транзистора Гз. В цепи отрицательной обратной связи происходит сравнение напрялсения на диоде Дв с частью выходного напряжения, снимаемого с делителя R-7??. Разностное напряжение усиливается усилителем постоянного тока и подводится к регулирующему элементу.

При уменьшении выходного напряжения за счет цепи обратной связи уменьшается падение напряжения на регулируюптем элементе, в результате чего выходное напряжение остается практически неизменным. При помощи резистора Rf, производится регулирование выходного напрялсения. Конденсатор Сз, включенный на выходе, уменьшает выходное сопротирление схемы и способствует дополнительному сглаживанию пульсаций.

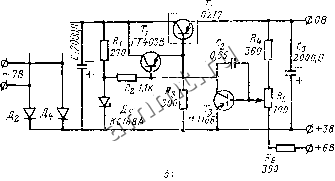

Схема стабилизатора -f3 В (рис. 51,6) аналогична описанной выше. Отличие составляет включение делителя выходного напряжения -Rs. Питание делителя осуществляется от стабилизированного источника напряжения +6 В. Оба стабилизатора напряжений (-f6 и +3 В) смонтированы на общей печатной плате с размерами 130X140 мм.

Смонтированные стабилизаторы подлежат проверке Предварительно стабилизаторы проверяют без нагрузки; при этом определяют режимы элементов и устанавливаются пределы регулировки выходных напряжении Затем к выходу кан-;дого стабилизатора подключают в качестве нагрузки проволочные резисторы п устанавливают ток /я -400 мА. При изменении напряжения сети от 185 до 240 В выходные напряжения не должны изменяться более чем на 1%. При более узких пределах стабилизацни необходимо увеличить

As ASM

Ag KC133A

A,rAsA2376

Рнс. 51. Схемы стабилизаторов напряжений +б В (а) и +3 В (б).

входное напряжение стабилизаторов. Транзистор Тз должен иметь коэффициент Вот не менее 80-90. Минимальный уровень входного напряжения для стабилизатора -Ь6 В составляет 9,5 В, для стабилизатора -ЬЗ В - около 8 В. Уровень пульсаций выходного напряжения 4-6 В не превышает 4,5 мВ, а напряжения -1-3 В - 1 мВ.

Регулирующие элементы в обоих стабилизаторах (транзисторы Гг) смоитировапы на радиаторах.

Стабилизатор, выполненный по схеме рис. 51,а, можно использовать и для ппгапня интегральных схем, например, серий К130, К133, К155 Для снижения выходного напряжения до 5 В целесообразно в качестве диода Дв использовать стабилитрон КС168А; при этом возможно потребуется уменьшить сопротивление резисторов 5 и Ri.

Для питания цифровых ламп, управляемых ключевыми транзи-сторал:и п-р-п типа, целесообразно использование пульсирующего напряжения, получающегося прн однополупериодном выпрямлении сетевого напряжения 220 В без фильтрации. Прн использовании высоковольтных транзисторов типа П307-П309, КТ601А, КТ605. К1НТ661А их коллекторы могут единиться с катодами газоразрядных ламп без дополнительных элементов. При использовании транзисторов КТ315 с допустимым напряжением коллектор - эмиттер 60 В необходимо для предохранения их от пробоя ограничить напряжение па коллекторах па уровне 50 В. Это можно сделать или при помощи коллекторных нагрузок, подключенных к источнику -4-50 В, например к делителю анодного напряжения (см. рис. 26), или прн помощи диодов (см. рнс. 19) Возможно использование и еще более низковольтных транзисторов типов КТ315Ж, КТ301, КТ312, но в этом случае уровень ограничения нужно понизить до 30-35 В; при этом появится небольшой подсвет неиндицируемых цифр.

Гпава четвертая ЭЛЕКТРОННЫЙ ХРОНОМЕТР С ЦИФРОВОЙ ИНДИКАЦИЕЙ

Электронный хронометр представляет собой устройство, предназначенное для измерения времени и преобразования результата измерения (секунды, минуты, часы) в цифровую форму, а также для выдачи командных сигналов через установленные интервалы. Для отсчета информации используются два индикатора, работающие синхронно; первый, шестизначный, выполненный на газоразрядных лампах ИН-12А, встроен в панель хронометра, второй - выносной, четырехзначный, с размерами каждого знака 3X1,5 м.

Структурную схему хронометра (рис. 52) составляют кварцевый генератор, делители частоты, устройство автоматического сброса, три пересчетные декады, два устройства пересчета иа 6, устройство пересчета на 3 и индикаторы. В состав пересчетных устройств, за исключением двух младших разрядов (единицы и десятки секунд), входят про.межуточные усилители (ПУ), вторичные дешифраторы (ДШ) и ячейки управления тиристорами (ТЯ).

Кварцевый генератор (рис. 53,а) является источником стабильной частоты 100 кГц. Генератор выполнен на интегральной схеме типа К1УС221, представляющей собой двухкаскадный усилитель постоянного тока. Резонатор включен в цепь положительной обратной связи - между коллектором выходного каскада (выводы 5, 9) и базой входного каскада (вывод 4). Для устранения паразитных высокочастотных колебаний кварцевый резонатор шунтирован конденсатором Сг емкостью 100-120 пФ. С выхода генератора (выводы 8, 9) снимается сигнал, близкий по форме к синусоидальному. Так как для запуска делителей частоты необходимы сигналы импульсной формы, на выходе кварцевого генератора включен формирующий каскад. Последний выполнен на транзисторе по схеме с общим эмиттером и работает в ключевом релсиме. Резисторы и Ri ограничивают амплитуду сигнала на входе формирователя. С выхода формирователя сигнал импульсной формы поступает на вход декадного делителя частоты. Для осуществления коэффициента пересчета /(оч = 10*
