Тиристорная декада

Пересчетные устройства, используемые в электронных часах в узлах отсчета и индикации времени, обычно имеют низкое быстродействие Поэтому в тех случаях, когда к габаритам конструкции не предъявляются жесткие требования, пересчетные устройства могут быть выполнены на тиристорах. В схеме декады (рис. 39,а) реализован кольцевой счетчик, который состоит из десяти идентичных тиристорных ячеек Применение тиристоров в качестве переключающих элементов позволило значительно упростить декаду.

В схеме декады отсутствует дешифратор, так как выходы ячеек (аноды тиристоров) соединены непосредственно с катодами цифрового индикатора, а кольцевая схема счетчика обеспечивает очередность фиксирования импульсов, действующих на входе декады Необходимый коэффициент пересчета Л;оч = 10 определяется количеством ячеек в схеме

Входы всех ячеек декады соединены параллельно; входные импульсы поступают на шину Вход , с которой через пусковые диоды подводятся к каждой ячейке.

Тиристорпые ячейки, в соответствии с индицируемыми цифрами индикатора, имеют нумерацию от О до 9 В схему ячейки например, входит тиристор д4, пусковой диод Ды, тмпдепсатор С12, резистор Rib и элементы цепи управления последующей ячейкой - резисторы R2 и Pis. В схему ячейки О помимо соо1ветству10щих элементов входит цепь сброса (диод Дг), выходной трансформатор Тр, и стабилитрон Д,. Связь между ячейками осуптествляется с помощью конденсаторов С,-Сю. Рассмотрим работу этой ячейки

В исходном состоянии (при включении питания) тиристор Дз заперт; па его а1гаде устанавливается напряжение источника -1-150 В. Конденсатор С как и остальные конденсаторы связи, разряжен, так как его обкладки соединены с анодами закрытых тиристоров (Дз и д12), а конденсатор С заряжен (через резисторы Рю, Ргз и Pz4) до напряжения источника (-1-150 В). Пусковой диод Д22 заперт положительным напряжением, которое подводится к нему с конденсатора С , поэтому при поступлении входных импульсов тиристор Дз останется в выключенном состоянии. Для включения тиристора необходимо подать на его управляющий электрод импульс сброса через диод Дз. При включении тиристора Дз происходит уменьшение потенциала его анода практически до нуля. Одновременно с этим конденсаторы С, и Сг через открытый тиристор Дз и резисторы Рю и Рг соответственно заряжаются до напряжения источника питания (полярность заряда этих конденсаторов указана на рис. 39,а). Конденсатор Ci2 разряжается через резисторы Ри, Рп, Р25 и тиристор Дз. В результате разряда конденсатора С, открывается диод д13 и первый входной импульс поступает через диод д13 и конденсатор Ci2 на управляющий электрод тиристора д4. Произойдет включение второй ячейки декады. Проследим работу этой и остальных ячеек. После включения тиристора д4 конденсатор Сг, заряженный перед этим до напряжения источника, оказывается подключенным (через тиристор д4) параллельно тиристору Дз плюсом к его катоду и минусом к аноду. При этом изменяется полярность напряжения на тиристоре Дз и он переходит в выключенное состояние. Конденсатор Сг начинает перезаряжаться через резистор Pi и тиристор д4 до напряжения источника питания; полярность напряжения на конденсаторе Сг изменяется на противоположную.

На SxoSbi пер есчвтных eSx ycmpoucmS

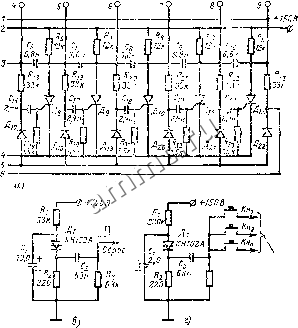

Рис. 39. Схема тиристорной декады (с).

Тиристоры Дз-Ди типа KVlOir; диоды Дг, д13-д22 - Д223Б; формирователь счетных импульсов

са (s), генератор импульсов установки времени (г).

(6). генератор импульса сбро-

По мере перезаряда конденсатора Сг соответственно будет возрастать напряжение на аноде тиристора Дз- Конденсатор Cip начнет заряжаться, и диод Д запрется Одновременно происходит заряд конденсатора Сз с полярностью, указанной на рис 39,а Конденсатор С; разряжается (до нуля) через резнсторы R, и Rw, а конденсатор С,з ~ через резисторы Rn, Rie и тиристор д4. После разряда конденсатора С13 откроется диод Ди и па управляющий электрод тиристора Дй поступит второй входной импульс Произойдет включетше тиристора Дб, входящего в ячейку 2. Под действием напряжения на конденсаторе Сз, приложенного через открытый тиристор Да к тиристору д4, последний закрывается. Через резистор R2 и тиристор Ms будет происходить перезаряд конденсатора Сз с полярностью, обратной указанной на рис 39,а- За счет возрастающего напряжения на аноде тиристора Дч произойдет заряд конденсатора С13 и пусковой диод Ди запрется Конденсатор С4 зарядится до полного напряжения источника в соответствии с полярностью, указанной на рис 39,а. Конденсатор Сц разрядится (через резисторы Rie, R2i и тиристор Дб), и третий импульс, из числа действующих на входе схемы, поступит на вход ячейки 3.

Переключение остальных ячеек будет происходить аналогично-Девятын входной нмпульс включит тиристор Д[2, при этом откроется диод д22 и десятый импульс поступит на управляющий электрод тиристора Дз. При включении тиристора Дз на выходе детсады появляется импульс переноса На этом заканчивается первый цикл ра,-

И11 пульс д

Счетные импдльсы

Яч. 0 -

vajv

Яч. Г-

Яч..,г -

Яч. 3 -

Яч.,. Ч -Яч. 6~ Яч. 7 -

Яч. 0 -

1 Г

Рис. 40. Эпюры напряжений тиристориой декады.
