боты декады. Последующие циклы отличаются о г первого отсутствием начального импульса сброса ( пуск ).

На рис. 40 показаны эпюры процессов, происходящих в декаде.

Для устранения колебательных процессов первичная обмотка трансформатора Tpi шунтирована резистором Ris. Вторичная обмотка шунтирована стабилитроном д1 типа Д814Д, который ограничивает амплитуду выходного сигнала на уровне 12 В.

Информация о состоянии декады может осуществляться при помощи газоразрядных ламп типов ИН-8, ИН-12, ИН-14. Включение необходи.мой цифры индикатора происходит следующим образом. К аноду индикатора через ограничивающий резистор сопротивлением 33 кОм подведено пульсирующее напряжение -f200 В. При выключенных тиристорах напряжение на катодах индикатора равно +150 Б. Возникаюнгая при этом разность потенциалов между анодом и катодами (50 В) явно недостаточна для зажигания цифр. При включении одного из тиристоров на соответствующем промежутке анод - катод устанавливается напряжение 200 В, обеспечивающее зажигание газоразрядного промежутка.

Для начальной установки счетчика декады в нулевое состояние служит генератор импульсов сброса (см. рис. 39,в), представляющий собой релаксатор па диписторе типа КН102А (д1). При включении питания начинается заряд конденсатора Ci, включенного параллельно динистору. При.мерно через 100 мс после включения питания напряжение на динисторе достигает 12 В, динистор открывается и через него происходит разряд конденсатора С\. При этом на катоде ди-нистора формируется импульс положительной полярности с крутым фронтом длительностью 5-10 мкс, который, пройдя через дифференцирующую цепочку C2RS и диод Дг (см. рис. 39,а), устанавливает счетчик в исходное состояние. На индикаторе зажигается цифра 0. Так как генератор импульсов сброса работает в однократном режиме (выдает только один импульс), ток через динистор выбран болыне тока удержания.

Формирователь счетных импульсов представляет собой усилитель постоянного тока с положительной обратной связью. Схема формирователя (рис. 39,6) выполнена на транзисторах Г]-/ 3. Независимо от скорости нарастания напряжения на входе усилителя па его выходе формируется импульс положительной полярности с крутым фронтом и амплитудой 12-13 В.

Обратная связь осуществляется с помощью параллельной RC-цбпи (RrCi); р-п-р транзисторы типа МП26Б.

Для предварительной установки времени (устагювки декады в состояние, отличающееся от исходного) служит генератор (рис. 39,г), также выполненный на диписторе д1 типа КН102А. В отличие от генератора импульсов сброса ток через динистор выбран меньше тока удержания, и с его катода снимаются импульсы амплитудой около 12 В, следующие с частотой около 0,5 Гц. Эти импульсы поступают на пересчетпое устройство через кнопку Кн.

Устройства пересчета на 3 и на 6 отличаются от декады лишь количество.м ячеек в схеме счетчика

Выходной трансформатор декады Tpi выполнен на ферритовом сердечнике типа М2000НМ-15, имеющем размеры 10X6X4,5 мм Намотка произведена проводом ПЭВ-2 0,06; обмотка / имеет 220 витков, обмотка - 250 витков. Помимо электронных часов декада на тиристорах может найти применение в автоматических устройствах, быстродействие которых не превышает 5 кГц.



Глава третья

УСОВЕРШЕНСТВОВАНИЯ ДЕКАД И ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

Динамическая индикация

В устройствах с цифровым отсчетом информации, счетчики которых содержат малое количество разрядов (п = Зн-5), обычно применяется статическая индикация результатов измерения. Сущность последней заключается в следующем В каждом разряде содержится счетная часть (декада), дешифратор и индикатор. При счете импульсов в декаде происходит обычный процесс деления частоты. По окончании счета триггеры декады превращаются в регистр памяти. В соответствии с состоянием декады зажигается одна из цифр индикаторной лампы. Время индикации может быть установлено любым. Для связи декады с соответствующим индикатором необходимое количество информационных проводов равно 10.

В устройствах с многоразрядными счетчиками выгоднее применять динамическую индикацию, преимущества которой заключаются в следующем:

независимо от количества разрядов в счетчике для коммутации цифровых катодов индикаторов используется один дешифратор и десять ключевых транзисторов;

индикаторные лампы включаются поочередно; для устранения мерцания цифр частота включений может достигать 1-8 кГц;

значительно сокращается количество соединений между декадами и индикаторами.

При использовании динамической индикации питание ламп происходит в импульсном режиме; среднее значение тока снижается до 1 мА. При этом обеспечивается достаточная яркость и полное свечение катодов, одновременно устраняются ореолы. При частоте коммутации F = 2 кГц и числе разрядов /1:10 скважность Q=10; длительность импульса 7и = 50 мкс.

На рис. 41 представлена структурная схема динамической индикации с поочередным опросом разрядов, примененная в цифровом частотомере 43-30. В схему входят: генератор чисел, дешифратор, катодные ключи, схемы совпадения и анодные ключи.

Рассмотрим работу схемы. Двоично-десятичный восьмиразрядный счетчик прибора содержит информацию, которую необходимо внести в устройство отсчета. Генератор чисел выдает в схемы совпадения и дешифратор последовательность импульсов, необходимых для синхронизации процессов в анодных и катодных ключах. Число катодных ключей соответствует количеству катодов цифровой лампы и не зависит от числа разрядов в счетчике. Выходные сигналы дешифратора с помощью катодных ключей преобразуются в импульсное напряжение Ук, которое подводится к катодам индикаторов (одноименные катоды всех индикаторных ламп соединяются параллельно). Формируемое в анодных ключах импульсное напряжение Уа подается поочередно на аноды ламп. При совпадении в определенные моменты времени импульсов напряжений и Uk происходит зажигание необходимых цифр индикаторов. Благодаря высокой частоте переключения и инерции зрительного восприятия обеспечивается необходимая яркость свечения цифр.



7 г г--* 73

Рис, 41, Структурная схема счетчика с динамической индикацией.

/ - генератор чисел; 2 - дешифратор; 3 -катодные ключи 0-9; 4-анодный ключ /; 5 -аподиый ключ 2; б -анодный ключ п; 7 - схема Иг, S - схема Яг; S-схема Я ; /О -декада /; - декада 2; /2 -декада п.

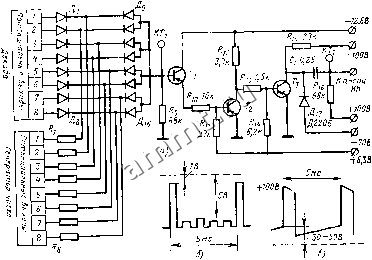

Рис. 42. Анодный ключ.

а - принципиальная схема; б -эпюра входного иапряжеиня (КГ,); в - эпюра выходного напряжения (K7 s).
