Cfpoc

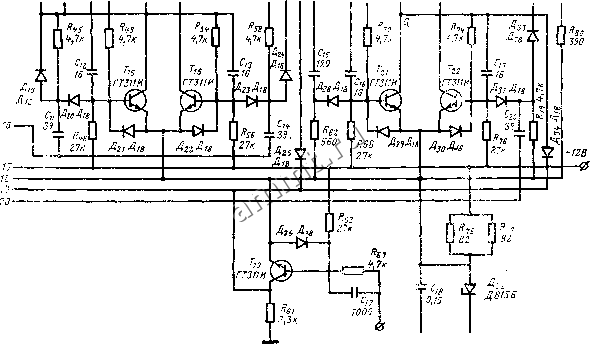

Рис. 32. Принципиальная схема декады 25 МГц.

импульс поступает па вход К триггера fzi (транзистор Т22) и Пере водит его в состояние О На этом заканчивается цикл рабо1ы декады- все триггеры возвращаются в исходное сосюяние.

С целью повышения быстродействия декады на обоих входах триггера Тг включены дифференцирующие цепочки Re2Cjs и RjaCio-Постоянная времени этих цепочек различна, так как они работают на различных частотах.

Импульс сброса полол4Ительной полярности поступает на вход каскада сброса, который выполнен на транзисторе Т. С выхода последнего инвертированный импульс через развязывающие диоды Дю, Д18, Д25 и Дз4 подается на соответствующие плечи триггеров и устанавливает их в исходное состояние. Наличие автономного каскада сброса в схеме декады позволяет снизить требования к устройству сброса, общего для всех декад в приборе.

Перепады коллекторного напряжения транзистора Т22 используются в качестве выходного сигнала декады. Для согласования выходного сопротивления декады с последующей нагрузкой (входная часть последующей декады) в цепь выходного сигнала последовательно включают резистор i72, сопротивление которого составляет 200-240 Ом.

Индикация состояния декады осуществляется с помощью газоразрядной лампы типа ИН-12А (Б). В схему управления индикаторной лампой входят резисторная матрица дешифратора (резисторы R23, 26, R35, Rs7, /?з9. 42, Rs3, Rbb Reo И Res) и десять высоковольтных ключей типа П308. Диод Д27 служит для развязывания цепи базы эмиттерного повторителя на транзисторе Т20 от матрицы дешифратора.

Питание декады осуществляется от стабилизированных источников напряжения: -12 В±5%, +2 В±5% и нестабилизированного напряжения 4-200 В±10% с потреблением не более 200, 5 и 7 мА соответственно.

Питание коллекторных цепей транзисторов производится напряжением -6 В, которое снимается со стабилитрона Д815Б (Д32). Стабилитрон Дз2 включен в цепь источника напряжения -12 В, которое используется в качестве напряжения смещения, При наличии в приборе стабилизированного напряжения -6 В стабилитрон Д32 и резисторы i?75, Rn могут быть исключены. Передача выходных сигналов триггеров на регистрирующее устройство производится через резисторы R2, R27, Rii и 78. Определение верхнего предела частотного диапазона производится подачей на вход декады синусоидального сигнала (20-25 МГц) от сигнал-генератора. На низких частотах входной сигнал должен быть подан от импульсного генератора. При нормальном функционировании декады эпюры напряжений триггеров будут соответствовать приведенным на рис. 18,6.

Декада смонтирована на плате с двусторонним печатным монтажом, имеющей размеры 130X140 мм.

Быстродействие декады обеспечивается за счет применения высокочастотных транзисторов (ГТЗИИ) и импульсных диодов (Д18), введения диодов для ограничения перепада напряжений па участке база - эмиттер и снятия импульсов нерабочей полярности, шунтирования диодами резисторов дифференцируюших цепей, введения в схему декады промежуточного усилителя. Транзисторы ГТЗПИ могут быть заменены транзисторами типа КТ316, у которых время рассасывания не превышает 10 не.

Транзисторная декада 50 МГц

Для измерения частоты следования сигналов в таких отраслях техники, как телеметрия, телевидение, радиолокация, космическая радиосвязь, потребовались измерительные приборы с высоким быстродействием пересчетнЫх устройств При разработке пересчетных декад, предназначенных для работы на частотах свыше 25 МГц, в их схемы были введены дополнительные узлы в виде нормирующих усилителей и логических схем (И, И-НЕ), с помощью которых быстродействие пересчетных устройств приближается к быстродействию одного триггера. Соответственно изменились структурные схемы декад, так как введение новых связей меж.ду триггерами изменило привычный порядок соединения этих узлов.

Тг,.

>

Вкод

а а J к

М-Нсз I

а. J к

Выход

Рис. 33. Схема декады 50 МГц.

Ниже приводится описание пересчетной декады с верхним пределом частотного диапазона 50 МГц Декада входит в состав счетчика прибора А-1439 в качестве младшего разряда. Для осуществления декадного пересчета в декаду введены логические схемы И и И-НЕ потенциального типа.

Структурную схему декады (рис. 33) составляют две части: триггер Тг, и устройство пересчета на 5. На выходе триггера Тг, включен усилитель У; выход последнего соединен со счетными входами триггеров Тг2 и Гг4. Выход Q триггера Ггг соединен со счетным входом триггера Ггз. В цепь запуска триггера Ггг включена логическая схема И], а в цепь запуска триггера Гг4 - схема Яг. Включением схемы И, управляет логическая схема И-НЕз, а схемы Иг - И-HEi. К входам схемы И-НЕз подводятся сигналы с выходов Q триггеров Тгг и Гг4, к входа.м схемы И-НЕ, - с выходов Q триггеров Ггг и Ггз.

Прежде чем приступить к рассмогрению схемы декады, необходимо ознакомиться с работой одной из логических схем И и связанной с ней схемы И-НЕ (рис. 34). Например, в схему Я] входит
