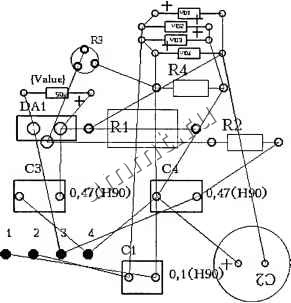

Читальный зал --> Разработка печатных плат (радиоэлектроника) Выше рассказывалось, как, не выходя из программы РСВ, можно разработать новое посадочное место и, используя его, выпустить новый ТКМ. Попробуйте это сделать самостоятельно. Необходимые конструктивные размеры резистора СПЗ-19 приведены на рис. 5.28. Отметим, что при разработке посадочного места и размещении металлизированных отверстий следует использовать сетку 0,5 мм или приемы рисования круглых посадочных мест. 06,6  01.4  Метка вывода 2 Рис. 5.28 Когда новый ТКМ будет разработан и записан в библиотеку, произведите замену переменного резистора СПЗ-46М на СПЗ-19 приемами замен, описанными выше. Возможный результат показан на рис. 5.29. Работая над проектом, вы столкнетесь с ситуацией, когда из-за плотности компоновки вы, пытаясь выбрать конкретный элемент указателем мыши, не сможете однозначно это сделать, поскольку указатель мыши находится одновременно на нескольких объектах. В такой ситуации рядом с указателем мыши появляется табличка выбора. СПЗ-19
Рис. 5.30 Размеры таблички можно увеличить или уменьшить, действуя с ней, как с окнами ОС Windows. Кроме того, чтобы просмотреть содержимое таблички, можно использовать полосы прокрутки. Объекты в табличке представлены в порядке их расположения по слоям проекта: сверху - вниз. При открытии таблички одна из строчек (один из объектов) выделена. Если вас интересует именно этот объект, то щелкните в левом верхнем углу таблички по кнопке [!]. Табличка закроется, а объект на рабочем поле будет выбран. Если вас интересует другой объект, то щелкните Л К по строчке нужного объекта (в любом месте строчки), табличка свернется, и желаемый объект будет выбран. Чтобы закрыть табличку (без выбора объекта), щелкните в ней по кнопке 2<1. Если вы хотите выбрать несколько объектов, то это делается последовательно. Выбор первого объекта группы выполняется любым приемом (непосредственно щелкнув мышью, охватив рамкой или с помощью таблички выбора). Для дополнения к первому выбранному объекту второго и последующих нажмите и удерживайте клавишу Ctrl и щелкайте мышью по новому объекту. Дальше может быть два варианта: после щелчка Л К по новому объекту откроется Табличка выбора , содержащая в левой части дополнительный столбец, в котором вы можете мышью установить флажки. Объекты (строчки), отмеченные флажками, будут в дальнейшем выбраны и добавлены к ранее выбранным. Для этого щелкните по кнопке [!]. При необходимости можно продолжить выбор других объектов также с помощью клавиши Ctrl; после щелчка Л К Таблички выбора не откроется. В этом случае для добавления новых объектов следует нажать и удерживать клавишу Ctrl и щелкать Л К по выбираемым объектам. Следующий крайне необходимый этап работы - приведение в порядок позиционных обозначения всех элементов, так как они обычно после всевозможных подвижек и поворотов оказываются в положении и местах, неудобных для чтения. Нажмите клавишу Sliift и, удерживая ее, щелкните ЛК по позиционному обозначению, которое будет выбрано отдельно, и тогда его можно будет переместить на новое место и развернуть должным образом, например горизонтально. Кроме того, в проект необходимо ввести дополнительные маркировки, необходимость в которых может возникнуть во время дальнейшей работы над проектом. Это относится к знакам полярности, нумерации контактов и выводов у мно- Табличка выбора При выборе объектов указателем мыши, если в зоне действия указателя находится одновременно несколько объектов, программа выводит рядом с указателем Табличку выбора (см. рис. 5.30) с перечнем всех попавших под указатель объектов и краткой их характеристикой. говыводных компонентов и т. д. В данном случае вы должны позаботиться о наглядности проекта, чтобы, прокладывая печатные проводники, не испытывали дополнительных трудностей и не обращались к схеме. Еще одна рекомендация: прежде чем приступить к прокладке проводников необходимо, записать ващ проект (фактически только расставленные на поле платы компоненты) в виде самостоятельного файла со старым именем, но добавив в конце имени цифру версии. При этом программа может задать вопрос: At least one True Type text style has been left in Stroke font display mode. Save anyway? (Возможно, что щрифт типа True Type - объемный - будет на экране заменен на щрифт типа Stroke - штриховой. Сохранить?). В данном случае с таким предложением придется согласиться. Если ответить Нет, то вы вернетесь к проекту, в котором сами должны установить нужный щрифт. В нашем случае стиль щрифта, которым будут выполнены надписи, не имеет принципиального значения, поэтому вы можете смело щелкать по кнопке Да. Когда вы произведете запись проекта, то в результате у вас может быть уже несколько (два или три) файла различных компоновок одной и той же платы, но с разными цифрами в окончании имен. Это нормальное явление, и они всегда могут вам пригодиться в процессе работы над проектом. Продолжая работу над печатной платой источника питания, необходимо произвести перекомпоновку элементов, расставив их компактно, так, чтобы обеспечить удобную трассировку проводников. На рабочем поле у вас должен находиться набор компонентов, соединенных линиями связей. Вооружитесь творческой фантазией и попробуйте произвести перестановку элементов так, чтобы получить компактную компоновку с короткими и логично расположенными линиями связей. Не забывайте, что микросхема DA1 должна размещаться с краю, так, чтобы ее можно было установить на радиатор охлаждения. Возможный вариант компоновки показан на рис. 5.31. На этом рисунке одна из цепей показана в виде разведенного печатного проводника, остальные - в виде линий связей. Анализируя расположение линий связи, наличие или отсутствие их пересечений, вы можете оценить возможность трассировки платы (однослойной, двухслойной, с перемычками и т. д.). Компоненты мы разместили, но у печатной платы нет контура, и, как отмечалось выше, контур платы можно разрабатывать на любом этапе работы: до размещения элементов или, как частный случай, в конце, когда все элементы платы расставлены и произведена трассировка всех (или части) печатных проводников. Все сказанное относится и к размещению различных крепежных отверстий. В следующем разделе мы познакомимся с приемами разработки этих элементов платы.
