Читальный зал --> Разработка печатных плат (радиоэлектроника) именования цепей, вам необходимо у входа каждой цепи в шину ввести соответствующее имя, для чего предварительно следует позаботиться о текстовом стиле, которым будут выполняться эти надписи. Надписи, о которых идет речь, программа выполняет автоматически шрифтом {PortStyle}, установленным по умолчанию, который, как отмечалось ранее, целесообразно изменить. Для перевода цепей, введенных в шину, в статус глобальных и нанесения их обозначений щелкните по кнопке Place Port (Разрыв цепи), выведите указатель мыши на рабочее поле и щелкните ЛК. Откроется соответствующий диалог, в котором произведите установки: в окне Net Name (Имя цепи) введите (или выберите из списка) имя для цепи; в зоне Pin Count (Количество выводов) установите One Pin (Один вывод); в зоне Pin Length (Длина вывода) установите Short (Короткая); в зоне Pin Orientation (Ориентация вывода) установите Vertical (Вертикальная); в зоне Port Shape (Графический вариант точки разрыва) введите вариант None (Отсутствует). Результаты установок вы увидите в контрольном окне. Щелкните по кнопке ОК, подведите указатель мыши (в виде косого крестика) к цепи, с которой работаете, к месту, где должна появиться надпись (обычно около входа цепи в шину), и щелкните ЛК. Надпись появится в указанном месте. При необходимости надпись можно сместить методами корректировки вдоль цепи и повернуть ее на 90° щелчками по клавише R. Обратите внимание, что установки в диалоге Place Port сохраняются, пока вы их не измените, и это позволяет, последовательно обходя по всем местам входа (выхода) одноименной цепи, нанести в этих местах одинаковые надписи. Используя подготовленную учебную схему с размещенными микросхемами, нанесите электрические цепи, применяя шины и разрывы цепей. В данной работе можете не стремиться соблюсти функциональную точность рисования схемы. Вам важно освоить приемы работы. Фрагмент такой учебной схемы показан на рис. 4.34. 4 dd2 1 сгю DDI СТР-1..... : уга> .: S СТР-3 1-1 1-3-

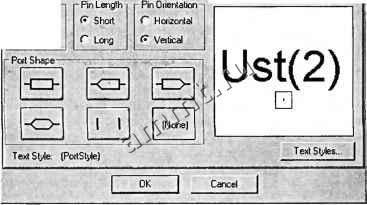

К155ИЕ6 .....К155ИЕ6- Ц]1(л.2) Разработанную учебную схему цифрового устройства запишите в свою библиотеку с именем Цифровая схема . □- Перенос точек разрыва цепи Точка разрыва цепи может быть перенесена на DD2:4 новое место, например, если вы хотите передвинуть эту точку, оказавшуюся в средней части схемы, к ее краю. При этом не имеет значения, как была эта точка выполнена: на конце цепи или на выводе элемента. Для этого следует выбрать точку разрыва и переташить ее мышью на желаемое место. Следом за ней будет тянуться цепь. Если точка разрыва была выполнен непосредственно на выводе элемента, то и в этом случае за точкой разрыва будет тянуться линия цепи, которой до этого на схеме не было (см. рис. 4.35). Рис. 4.35 11А(4) DD2:4  Корректировка имени точки разрыва цепи Выберите точку разрыва, щелкните ПК и далее в контекстном меню по строчке Properties (Свойства). Откроется диалоговое окно Port Properties (Свойства точки разрыва цепи) (см. рис. 4.36), состоящее из двух вкладок, в котором можно произвести изменения, аналогичные установкам в диалоге Place Port (Разрыв цепи). Откройте вкладку Net (Цепь), на которой в окне Net Name (Имя цепи) Port Piopeilies Net Name: Ust(2) г Location- К. ЩШ \: 174 0О0 Г Pin Count-One Pin ~ Two Pin Г Mo PortChanpE:, Г Flip Rotation: O.Odeg  введите новое имя. Причем имя можно выбрать из списка имеющихся в проекте или изменить методами корректировки текста. Закройте диалоги и вы вернетесь к проекту, в котором будет изменено имя точки разрыва и одновременно будет переименована цепь, подключенная к данной точке разрыва. Все остальные точки разрыва (если такие имеются), имевшие такие же имена, как у измененной, сохранятся без изменения. В результате произойдет разделение (или переподключение) цепи. Кроме того, в этом диалоге можно изменить шрифт, которым выполняются имена точек разрыва, для чего следует щелкнуть по кнопке Text Style (Стиль текста). Корректировка имен всех точек разрыва цепи Такая корректировка возможна только одновременно с переименованием всей цепи, которая производится изменением (любым способом) имени цепи. В простейшем случае следует щелкнуть по любому фрагменту цепи, затем открыть контекстное меню, в котором щелкнуть по строчке Edit Nets (Редактор цепей). В открывшемся одноименном диалоге выбранная цепь будет выделена цветом, и вы можете сразу щелкнуть по кнопке Rename (Переименовать). В следующем открывшемся диалоге вы можете ввести любое новое имя. После закрытия всех диалогов вы вернетесь к проекту, в котором будут переименованы все точки разрыва цепи и сама цепь. Введение адреса продолжения цепи Если точки разрыва цепи размещены на разных листах схемы, то ГОСТ требует, чтобы в имени точки разрыва указывался лист, на котором эта цепь продолжается. К сожалению, программа автоматически такую операцию не выполняет Вам придется вручную у каждого имени точки разрыва цепи ввести дополнитель- ный текст, используя команду Place Text (Текст). На рис. 4.37 показаны примеры выполнения различных вариантов цепей, имеющих продолжения на других листах. Лист1 DDll
S61TM2 Лист2 DDS:2
S61TM2 ЛистЗ 12D С1) DD13:1 СТ II) 561ЛА7 S61TM2 DD141 S К2
