Твердотельные лазеры

Полупроводниковые лазеры

Электронные генераторы

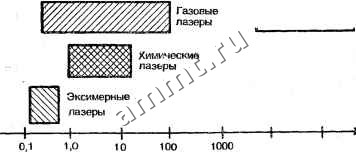

10 000 1ОО0О0, мкм Рис. 7. Освоение электромагнитного диапазона создателями лазеров

дальнего инфракрасного, т. е. от 10- до 10 мкм. За областью 100 мкм лежит, образно говоря, целина . Но она простирается только до миллиметрового участка, который осваивается радистами. Этот неосвоенный участок непрерывно сужается, и есть надежда, что его освоение завершится в ближайшее время. Доля, приходящаяся на различные типы генераторов, неодинакова (рис. 7). Наиболее широкий диапазон у газовых квантовых генераторов.

Другой важной характеристикой лазеров является энергия импульса. Она измеряется в джоулях и наибольшей величины достигает у твердотельных генераторов - порядка 10 Дж. Третьей характеристикой является мощность. Энергия в единицу времени и дает мощность. Газовые генераторы, которые излучают непрерывно, имеют мощность от 10 до Вт. Милливаттную мощность имеют генераторы, использующие в качестве активной среды гелий-неоновую смесь. Мощность порядка 100 Вт имеют генераторы на СОг. С твердотельными генераторами разговор о мощности имеет особый смысл. К примеру, если взять излучаемую энергию в 1 Дж, сосредоточенную в интервале времени в одну секунду, то мощность составит 1 Вт. Но длительность излучения генератора на рубине составляет 10-* с, следовательно, мощность составляет 10 000 Вт, т. е. 10 кВт. Если же длительность импульса уменьшена с по-

мощью оптического затвора до 10 с, мощность составляет 10 Вт, т. е. мегаватт. Это не предел! Можно увеличить энергию в импульсе до 10 Дж и сократить его длительность до 10- с и тогда мощность достигнет 10 Вт. А это очень большая мощность. Известно, что когда на металл приходится интенсивность луча, достигающая 10 Вт/см, то начинается плавление металла, при интенсивное 10 Вт/см - кипение металла, а при 10 Вт/см лазерное излучение начинает сильно ионизировать пары вещества, превращая их в плазму.

Еще одной важной характеристикой лазера является расходимость лазерного луча. Наиболее узкий луч имеют газовые лазеры. Он составляет величину в несколько угловых минут. Расходимость луча твердотельных лазеров около 1...3 угловых градусов. Полупроводниковые лазеры имеют лепестковый раскрыв излучения: в одной плоскости около одного градуса, в другой - около I0...15 угловых градусов.

Следующей важной характеристикой лазера является диапазон длин волн, в котором сосредоточено излучение, т. е. монохроматичность. У газовых лазеров монохроматичность очень высокая, она составляет 10 °, т. е. значительно выше, чем у газоразрядных ламп, которые раньше использовались каи стандарты частоты. Твердотельные лазеры и особенно полупроводниковые имеют в своем излучении значительный диапазон частот, т. е. не отличаются высокой монохроматичностью.

Очень важной характеристикой лазеров является коэффициент полезного действия. У твердотельных он составляет от 1 до 3,5%, у газовых 1...15%, у полупроводниковых 40...60%. В.месте с тем принима- ются всяческие меры для повышения кпд лазеров, ибо низкий кпд приводит к необходимости охлаждения лазеров до температуры 4...77 К, а это сразу усложняет конструкцию аппаратуры.

1.4. ТВЕРДОТЕЛЬНЫЙ ЛАЗЕР

Схема и устройство твердотельного лазера. Функциональная схема такого лазера приведена на рис. 8. Он состоит из пяти блоков: излучающей головки, блока конденсаторов, выпрямительного блока, блока поджига, пульта управления. Излучающая головка преобразует

Блок поджига

Излучающая головка

Пульт управления

Блок ковденсаторов

Выпрямительный блок

Рис. 8. Функциональная схема оптического генератора

электрическую энергию сначала в световую, а затем и в монохроматическое лазерное излучение. Блок конденсаторов обеспечивает накопление энергии, а выпрямительный блок служит для преобразования переменного тока в постоянный, которым и заряжаются конденсаторы. Блок поджига вырабатывает очень высокое напряжение, которым осуществляется первоначальный -пробой газа в лампах-вспышках. Поскольку первый лазер был сделан при использовании в качестве активного вещества рзбинового стержня, то расскажем об его устройстве. Излучающая головка рубинового лазера состояла из держателя рубина, осевой втулки, двух ламп накачки и цилиндрического рефлектора. Держатели рубина сменные и предназначены под рубиновые стержни различных размеров и диаметров.

Используемый в приборе рубин представлял собой окись алюминия, в которой часть атомов алюминия замещена атомами хрома. Количеством хрома определяется цвет рубина, так, бледно-розовый рубин содержит 0,057о хрома, красный - 0,5%- Производят такой искусственный рубин следующим образом. В печах при высокой температуре выращивают заготовки, называемые булями. Булям придают форму стержня. Торцевые поверхности стержня обрабатывают с высокой точностью и затем полируют. При обработке торцевых поверхностей их делают параллельными с точностью около 9... 19 угловых секунд и покрывают серебряным или диэлектрическим слоем с высоким коэффициентом отражения. Чистота поверхности соответствует 12-му классу. Этот стержень помещают между двумя лампами-вспышками, которые, в
