Оптическая система типа Кассагрена

Сигнал к дально-v мерному блоку

j Блок корректировки

Стандарт времени

Программа полета спутника

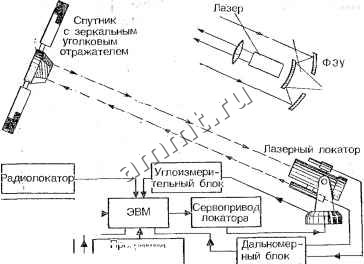

Рис. 45. Локатор для слежения за спутником

за спутниками. Функциональная схема такого локатора приведена на рис. 45. Он предназначался для слежения за собственными спутниками и работал совместно с радиолокатором, который выдавал координаты спутника с низкой точностью [45]. Эти координаты использовались для предварительного наведения лазерного локатора, который выдавал координаты с высокой точностью. Целью эксперимента было определение того, насколько отклоняется истинная траектория спутника от расчетной,- чтобы узнать распределение поля тяготения Земли по всей ее сфере. Для этого на полярную орбиту был з-апущен спутник Эксплорер-22 . Его орбита была рассчитана с высокой точностью, но в качестве исходных данных вложили информацию, что поле тяготения определяется формой Земли, т. е. использовали упрошенную модель. Если же теперь, в процессе полета спутника, наблюдалось уменьшение высоты полета его относительно расчетной траектории, то очевидно, что на этом участке имеются аномалии в поле тяготения (как бы большие массы Земли над пролетаемой точкой в сравнении с расчетной). И наоборот, если спутник подпрыгивает над расчетной орбитой, то, видимо, в этой точке масса Земли

Магнитный датчик

Окуляр-

Перекрестие

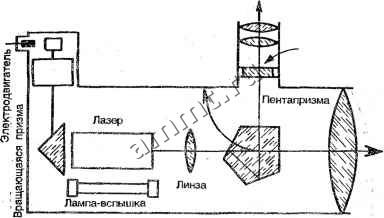

Рис. 46. Схема передающего устройсгва

отличается от расчетной (как бы имеются пустоты ). Сообщается, что эксперимент был нужен для повышения точности поражения боевых головок МБР. Было сделано несколько локаторов, которые установили в разных точках земного шара. Каждый локатор был оборудован высококачественной оптической системой, собранной по схеме Касеагрена - она хорошо видна на рисунке. Локатор оснащен вычислительной машиной, в которую заложена записанная на магнитную ленту информация о расчетной траектории полета спутника. Все локаторы связаны между собой системой связи и осуществлена привязка к единому стандарту, времени. На спутнике был установлен зеркальный отражатель в виде восьмигранной призмы с отрезанной вершиной. Вся призма состоит из 360 оптических зеркальных уголковых отражателей, каждый размером 1,3 см. Спутник имел магнитную ориентацию, что обеспечивало поворот его зеркальным отражателем в сторону Земли, в какой бы части траектории он ни находился. Схема передающего устройства показана на рис. 46 [45]. В.чдно по схеме, что в качестве источника излучения использовали рубиновый лазер, а для укорочения длительности импульса, что необходимо для повышения разрешающей способности по дальности, использовали модулятор добротности- призму, которая вращалась с помощью электродвигателя. Сигнал о пово-

роте призмы поступал от магнитного датчика. В передающем устройстве видна пентапризма, она предназначалась для предварительного наведения локатора оператором в том случае, если спутник находился в зоне видимости и был освещен Солнцем. В этом случае призма, находилась в нижней части, т. е. была расположена по оптической оси. И оператор через окуляр с перекрестьем осуществлял наведение оптической оси локатора на спутник. Если же спутник уходил в сторону тени, то тогда пентапризма ставилась в верхнее положение и наведение осуществлялось с помощью радиолокатора. По спутнику Эксплорер-22 была, по сообщению ПАСА, проведена серия экспериментов и часть этих данных была опубликована. В одном из сообщений говорится, что на расстоянии 960 км ошибка в дальности составляла ±3 м. Минимальный угол, считываемый с кодирующего устройства, равнялся всего пяти угловым секундам.

Интересно, что в это же время появилось сообщение о том, что американцев опередили в их работе французские инженеры и ученые. Сотрудники обсерватории Саи-Мишель де Прованс провели серию экспериментов по наблюдению за тем же спутником, используя лазерный локатор своего производства. В нем также использовалась модуляция добротности, что позволило получить длительность зондирующего сигнала менее 3-10-* с. Было сообщено, что во время одного из экспериментов наклонная дальность до спутника составляла 1517 км 992 м. Эта дальность была определена с точностью ±8 м.

Оценивая эти эксперименты, необходимо учитывать большое расстояние до спутника - более 1500 км, его значительную скорость - более 10* км/ч, небольшие размеры спутника - около 60 см. Один французский астроном в шутку заметил, что этот эксперимент можно сравнить с метким выстрелом в глаз мухи с расстояния в 5 км, когда она летит со скоростью 100 км/ч.

3.1.3. Бортовые лазерные системы

Зарубежная печать сообщает, что в военной авиации стран НАТО и США стали широко использоваться лазерные дальномеры и высотомеры. Поскольку в основе их работы лежат уже рассмотренные нами принципы, то легко оценить их- потенциальные возможности: они дают
