малошумящим усилителем, что позволяет детектировать короткие импульсы с малой мощностью, составляющей всего 10~ Вт. Ложные сигналы, отраженные от близлежащих предметов, находящихся в створе с целью4 исключаются с помощью схемы стробирования по дальности. Источником питания является малогабаритная аккумуляторная батарея, обеспечивающая 250 измерений без подзарядки. Электронные блоки дальномера выполнены на интегральных и гибридных схемах, что позволило довести массу дальномера вместе с источником питания до 2 кг.

!становка лазерных дальномеров на танки сразу заинтересовала зарубежных разработчиков военного вооружения. Это объясняется тем, что на танке можно ввести дальномер в систему управления огнем танка, чем повысить его боевые качества. Для этого в США был разработан дальномер AN/VVS-1 для танка М60А. Он не отличался по схеме от лазерного артиллерийского дальномера на рубине, однако помимо выдачи данных о дальности на цифровое табло имел устройство, обеспечивающее ввод дальности в счетно-решающее устройство системы управления огнем танка. При этом измерение дальности может производиться как наводчиком пушки, так и командиром танка. Режим работы дальномера - 15 измерений в минуту в течение одного часа. Зарубежная печать сообщает, что более совершённый дальномер, разработанный позднее, имеет пределы измерения дальности от 200 до 4770 м с точностью ±10 м, и счетно-решающее устройство, связанное с системой управления огнем танка, где совместно с другими данными обраба тывается еще 9 видов данных о боеприпасах. Это, по мнению разработчиков, даст возможность поражать цель с первого выстрела. Бельгийская система управления огнем танковой пушки имеет в качестве дальномера аналог, рассмотренный ранее, но в нее входят еще семь чувствительных датчиков и оптический прицел. Название установки Кобельда . В печати сообщается, что она обеспечивает высокую вероятность поражения цели и, несмотря на сложность этой установки, отличается простотой обращения. Для ведения огня по неподвижной цели наводчику достаточно установить переключатель механизма баллистики в положение, соответствующее выбранному типу выстрела, а затем нажать кнопку лазерного дальномера. При ведении огня по подвижной

Максимально возможная вероятность

Система управления с лазерным дальномером

Стереодальномер с простейшим решающим устройство1м

100 0 2000 3000

Дистанция в метрах

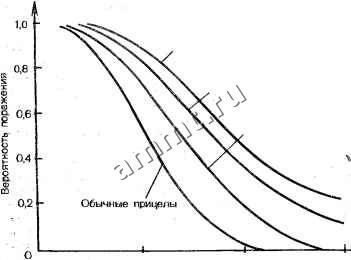

Рыс 43. Вероятность поражения неподвижной цели

цели наводчик дополнительно опускает блокировочный переключатель управления огнем для того, чтобы сигнал от датчика скорости поворота башни при слежении за целью поступал за тахометром в вычислительное устройство, помогая вырабатывать сигнал упреждения. Лазерный дальномер, входящий в систему Кобельда , позволяет измерять дальность одновременно до двух целей, расположенных в створе. Система отличается быстродействием, что позволяет произвести выстрел в кратчайшее время.

На рис. 43 приведены зависимости, показывающие, как изменяется вероятность поражения неподвижной цели в случае использования обычного прицела, стереодаль-номера с простейшим счетным прибором, системы с лазерным дальномером. Анализ графиков показывает, что использование системы с лазерным дальномером и ЭВМ обеспечивает вероятность поражения цели, близкую к расчетной. Графики также показывают, насколько повышается вероятность поражения движущейся цели.

Если для неподвижных целей вероятность поражения при использовании лазерной системы по сравнению с вероятностью- поражения при использовании системы со

<;тереодальномером не составляет большой разницы на дистанции около 1000 м и ощущается лишь на дальности 1500 м и более, то для движущихся целей выигрыш явный. Видно, что вероятность поражения движущейся цели при использовании лазерной системы по сравнению с вероятностью поражения при использовании системы со стереодальномером уже на дистанции 1000 м повышается более чем в 3,5 раза, а на дальности 2000 м, где система со стереодальномером становится практически неэффективной, лазерная система обеспечивает вероятность поражения с первого выстрела около 0,3 [9];

В зарубежных армиях, помимо артиллерии и танков, лазерные дальномеры используются в системах, где тре-(буется в короткий про,межутоК времени определить дальность с высокой точностью. Так, в печати сообщалось, чтоб США разработана автоматическая система сопровождения воздушных целей и измерения дальности до них. Система позволяет производить точное измерение азимута, угла места и дальности. Данные могут быть записаны на магнитную ленту и. обработаны на ЭВМ. Система имеет небольшие размеры и массу и размещается на подвижном фургоне. В систему входит лазер, раб0:так1щий в инфракрасном диапазоне, приемное устройство с инфракрасной телевизионной камерой, телевизионное контрольное устройство, следящее зеркало с сервоприводом, цифровой индикатор -и записывающее устройство. Лазерное устройство на неодимовом стекле работает в режиме модулированной добротности и излучает энергию на волне 1,06 мкм. Мощность излучения составляет 1 МВт в импульсе при длительности 25 нс и, частоте следования импульсов 100 Гц. Расходимость лазерного луча 10 мрад. В каналах сопровождения используются различные типы фотодетекторов. В приемном устройстве используется кремниевый светодиод. В канале сопровождения - решетка, состоящая из четырех фотодиодов, с помощью которых вырабатывается сигнал рассогласования при смещении цели в сторону от оси визирования по азимуту и углу места. Сигнал с каждого приемника поступает на видеоусилитель с логарифмической характеристикой и динамическим диапазоном 60 дБ. Минимальный пороговый сигнал, при котором система следит за целью, составляет 5-10~ Вт. Зеркало слежения за целью приводится в движение по азимуту и углу места сервомоторами. Система слежения позволяет определять
