Q-модулятор

Лазер

Модулятор

Источник возбуждения

Оптическая система

ПЕРЕДАЮЩИЙ БЛОК

Приемник излучения

Оптический фильтр

Приемная оптическая система

Блок измерения дальности

Блок измерения скорости

Блок питания

ПРИЕМНЫЙ БЛОК

Блок измере угловых коор/		ния инат

Сканирующее устройство

ИНДИКАТОРНЫЙ БЛОК

Угол места

Азимут

Скорость

Дальность

Рис. 41. Схема лазерного локатора

и весьма важной характеристикой локатора является надежность. Это свойство локатора сохранять свои характеристики в установленных пределах в заданных условиях эксплуатации.

Схема лазерного локатора, предназначенного для измерения четырех основных параметров объекта (дальности, азимута, угла места и скорости) приведена на рис. 41 [6]. Хорошо видно, что конструктивно такой локатор состоит из трех блоков: передающего, приемного и индикаторного. Основное назначение передающего блока - генерирование лазерного излучения, формирование его в пространстве, во времени и направлении в район объекта. Передающий блок состоит из лазера с источником возбуждения, модулятора добротности, сканирующего устройства, обеспечивающего посылку энергии в заданной зоне по заданному закону сканирования, а также передающей оптической системы.

Основное назначение приемного блока-прнем излучения, отраженного объектом, преобразование его в электрический сигнал и обработка для выделения информации об объекте. Он состоит из приемной оптической системы, интерференционного фильтра, приемника излучения, а также блоков измерения дальности, скорости и угловых координат.

Индикаторный блок служит для указания в цифровой форме информации о параметрах цели.

В зависимости от того, для какой цели служит локатор, различают: дальномеры, измерители скорости (допплеровские локаторы), собственно локаторы (дальность, азимут и угол места).

3.1.1. Наземные лазерные дальномеры

Лазерная дальнометрия является одной из первых областей практического применения лазеров в зарубежной военной технике- Первые опыты относятся к 1961 го-ДУ [39], а сейчас лазерные дальномеры используются и в наземной военной технике (артиллерийские, танковые), и в авиации (дальномеры, высотомеры, целеуказа-тели), и на флоте [40]. Эта техника прошла боевые испытания во Вьетнаме и на Ближнем Востоке. В настоящее время ряд дальномеров принят на вооружение в армиях капиталистических стран.

Блок питания

Передающий блок

Поле зрения прицела со счетчяком

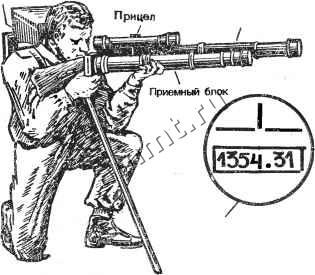

Рис. 42. Внешний вид импульсного дальномера

Задача определения расстояния между дальномером и целью сводится к измерению соответствующего интервала времени между зондирующим сигналом и сигналом, отраженным от цели. Различают три метода измерения дальности в зависимости от того, какой характер модуляции лазерного излучения используется в дальномере: импульсный, фазовый или фазово-импульсный. Внешний вид импульсного дальномера показан на рис. 42 [41]. Назначение отдельных блоков понятно из рассмотрения рисунка. Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылается зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру, то он останавливает работу счетчика. По временному интервалу автоматически высвечивается перед оператором расстояние до объекта. Используя ранее рассмотренную формулу, оценим точность такого Метода дальнометрирования, если известно, что точность измерения интервала времени между зондирующим и Отраженным сигналами соответствует lG- с. Поскольку
