с помощью винта 8, находящегося в нижней части вентиля, основной клапан может быть открыт вручную. Винт выведен через сальник и имеет крышку, предохраняющую от утечек холодильного агента. Корпус вентиля - литой (из ковкого чугуна). Вентили СВА предназначены для аммиака.

Применение поршневых вентилей из-за недостаточной их надежности ограничено.

В настоящее время вентили СВА используют в тех случаях, когда перепад давления на закрытом клапане может быть менее 1 кгс/см. В остальных случаях применяют мембранные вентили.

Вентили СЕМ. Устройство мембранного вентиля СВМ-40 показано на рис.84.

Вентиль присоединяется так, чтобы над клапаном / было высокое давление, а под ним - низкое. Через фильтрующую щель между телом клапана и шайбой 7 и отверстие 2 жидкость из полости Б попадает в над-мембранную полость А. Полости разделены мембраной 6, выполненной из прорезиненной - ткани. При включении электромагнита сердечник 4 поднимается и открывает вспомогательный клапан 3. Полость А через седло вспомогательного клапана и сверления в крышке и корпусе сообщается со стороной низкого давления. В результате давление в этой полости падает и появляется сила, действующая на мембрану снизу вверх. Под действием этой силы клапан поднимается, преодолевая сопро--тивление возвратной пружины 5.

После отключения электромагнита вспомогательный клапан закрывается и давление в полости А становится равным давлению реле в полости Б. Сила, поднимающая клапан, исчезает и под действием пружины клапан возвращается в исходное положение и перекрывает седло.

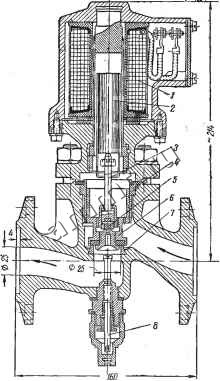

Рис. 83. Соленоидный вентиль СВА.

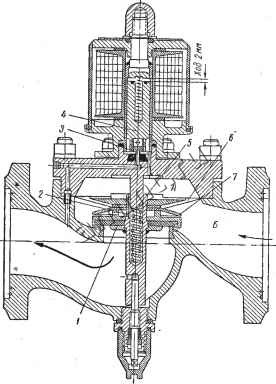

Рис. 84. Соленоидный вентиль СВМ.

Техническая характеристика вентилей СВА и СВМ приведена ниже.

.сба свм

Диаметр условного прохода, мм . 10, 15, 25, 40 10, 15, 25, 40

Рабочая среда.......... Аммиак Аммиак, рассол,

вода

Перепад давлений на закрытом клапане, кгс/см......... 0-V-13 0,2-5-16

Температура рабочей среды, °С . . -4035 -40-5-45

Температура окружающей среды, ° С.......... О-т-35 -50-5-50

ПОРШНЕВЫЕ ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ

Эти устройства входят в состав регуляторов непрямого действия без подвода извне вспомогательной энергии. Выпускаются некоторыми зарубежными фирмами.

Принцип действия поршневого механизма поясняется схемой (рис.85, а). Поршень 3 приводит в движение клапан 5. Поршень

Рис. 85. Поршневые исполнительные механизмы:

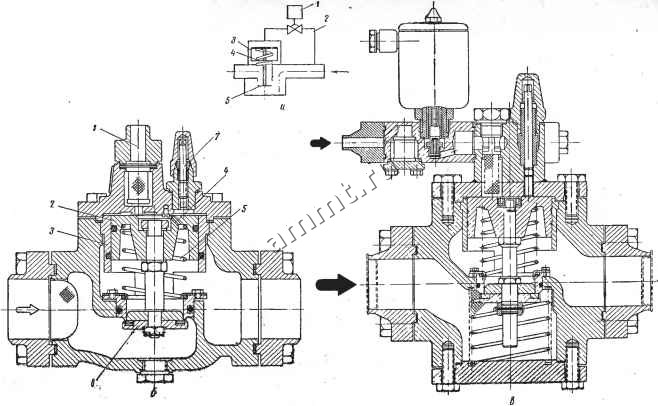

а - принципиальная схема- б - механизм MS А фирмы Данфосс (Дания); в - механизм СВАГ фирмы Адаст (ЧССР).
