Реле давления РДА и РДА-2 по исполнению не отвечают требованиям взрывобезопаспости для помещений класса В-16.

Реле давления РД-4А-01. Это реле имеет шкалы настройки срабатывания блоков низкого и высокого давления и шкалу настройки дифференциала блока низкого давления. Реле выполнено в соответствии с требованиями, предъявляемыми к помещениям класса В-16.

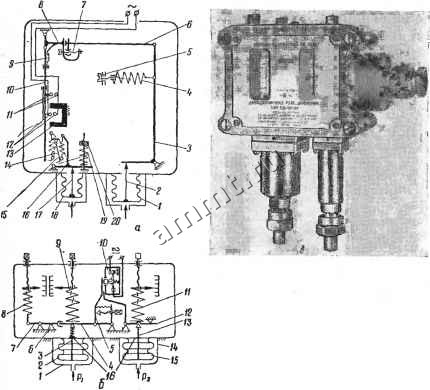

Рис. 73. Реле давления:

а - кинематическая схема РДА; б-кинематическая схема РД-4А-01; в - общий вид реле РД-4А-01.

Схема реле дана на рис. 73, б. Чувствительными элементами являются сильфоны 2 и 15. При понижении давления против заданного в полости коробки / сильфона 2 низкого давления шток 3 опускается, и под действием пружины 9 рычаги 4, 5 поворачиваются против часовой стрелки. В результате размыкается контакт микропереключателя 10.

Дифференциал блока низкого давления создается пружиной рычагом 7 с вилкой и упором 6. При повышении давления пружина 8 создает дополнительное усилие, которое исключается при понижении давления.

5 й 3

Рис. 74. Реле давления фирмы Данфосс (Дания): а - МР1А; 6 - MPI5A.

с повышением давления в полости коробки 14 сильфон 15 блока высокого давления сжимается, шток 13 и рычаг 12, преодолевая сопротивление пружины , размыкает контакт микропереключателя 10. Дифференциал блока высокого давления - нерегулируемый.

Корпус прибора литой, сильфоны - стальные. Между силь-фонами и корпусом укреплены защитные резиновые мембраны 16, которые служат для предотвращения попадания аммиака в микропереключатель 10 в случае повреждения одного из сильфонов.

Общий вид прибора приведен на рис. 73, в.

Реле давления фирмы Данфосс (Дания). Рассмотрим три модификации реле давления фирмы Данфосс : реле низкого давления МР1А, реле высокого давления МР5А и сдвоенные реле высокого и низкого давлений МР15А.

В реле МР1А (рис. 74, а) давление контролируемой среды подается во внутреннюю полость сильфона /, который расположен в корпусе реле. Дно сильфона передает движение на рычаг 2, воздействующий на шток 3 микровыключателя.

Настройка на заданное давление производится по шкале вращением гайки 5, изменяющей натяжение пружины 4.

Величина дифференциала определяется натяжением пружины 8.

Ручка 6 - съемная, она служит для настройки дифференциала и давления срабатывания.

В приборе имеется фиксатор 7, предназначенный для закрепления гаек настройки давления срабатывания и дифференциала в определенном положении.

При достижении заданного давления контакт реле замыкается, при снижении на величину дифференциала - размыкается.

Реле МР15А по конструкции мало отличается от реле МР1А, но имеет защелку. После того как прибор сработает и разомкнет контакт, возврат его в нормальное положение может быть произ: веден лишь после нажатия на кнопку, выведенную на лицевую сторону прибора.

Сдвоенное реле высокого и низкого давления МР15А показано на рис. 74,6.

Реле разности давлений

Основное назначение реле разности давлений - защита компрессора от понижения давления в системе смазки. Они применяются также для сигнализации о нарушениях в режиме работы аммиачных насосов.

Техническая характеристика наиболее распространенных реле разности давлений дана в табл. 10.

Реле РКС-1 и РКС-1А. Эти реле (рис. 75) [29] имеют сильфоны 1 и 8, соединенные штоком 9. В минусовой сильфон 8 подается меньшее из сравниваемых давлений, а в плюсовой силь-
