фон / - большее давление. Сильфон / с помощью упора 3 воздействует на рычаг 5, на который сверху нажимает пружина 12; этим обеспечивается контакт упора с рычагом. Рычаг 5 соединен с рычагом 10. Взаимоположение этих двух рычагов регулируется винтом 19 и пружиной 20. К верхнему концу рычага 10 прикреплена пружина 14 механизма переключателя, состоящего из поводка 15 и контактной планки 17.

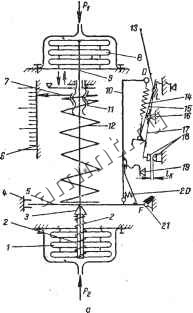

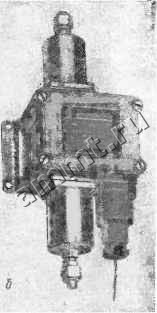

Рис. 75. Реле разности давлений РКС-1А: а - кинематическая схема; б - общий вид.

Неподвижные упоры 4 служат для защиты механизма прибора от перегрузок давлением. Пружина 2 предназначена для заводской настройки прибора.

При нормальной работе усилие, создаваемое сильфоном /, превышает усилия, создаваемые сильфоном 8 и пружиной 12; следовательно, рычаг 5 прижат к верхней части упора 4. Контакт 18 прибора при таком положении замкнут.

Если контролируемая разность давлений снижается, то рычаг 5, поворачиваясь в шарнире 21 против часовой стрелки, перемещает верхний конец рычага 10. При этом пружина 14 быстро пересекает ось переключающего поводка 15, что вызывает поворот последнего в шарнире 13, поворот контактной планки 17 в шарнире 16 и затем размыкание контакта 18.

Таблица 10

			Допус-
		Диффе-	тимая	Допус-	Разрывная	Темпе-
	Диапазон		разность	тимое	мощность	ратура
Тип реле	настройки.	ренциал,	между давлениями	давление в сильфо-	контактов в цепи	окружающего
	кес/см	кес/см	в сильфо-нах, кгс/см	нах, кес/см	380 в, 50 ец, ва	воздуха.
РКС-1 .....	0,2-1,8					-104-40
РКС-1 А-01 . . .	0,2-5-1,8					-20-=-60
РКС-1 А-02 . . .	0,5:3,5					-20-60
РТ-260А ( Дан-
фосс )	0,5-3,0	0,33,0				-40-5-40
JOA ( Адаст )	0,55,0	0,31,0				-10-40

Настройка прибора на заданную величину разности давлений производится винтом . На этом винте укреплена стрелка 7, указывающая на шкале настройки 6 величины разности давлений срабатывания. Дифференциал прибора - нерегулируемый.

В реле РКС-1А между сильфонными коробками прибора и корпусом, в котором размещен электрический контакт, имеется разделительная мембрана. Кроме того, крышка прибора и выводы электропроводов герметизированы.

Реле RT-260A фирмы Данфосс (Дания), Применяются для автоматизации аммиачных холодильных установок (рис. 76,а).

Если давление в сильфонной коробке 8 достаточно велико для того, чтобы преодолевать сопротивление пружины 9 и усилие, развиваемое давлением в сильфонной кОробке 10, то шток сильфона нажимает на муфту 7, верхний выступ которой в свою очередь нажимает на планку с якорем 4 и держит контакты 5 замкнутыми. Если разность давлений снижается до заданной величины срабатывания, усилие пружины становится достаточным для того, чтобы переместить подвижную систему вниз. Контакт 5 при этом размыкается. Постоянный магнит 6 выполняет роль узла резкого размыкания.

Барабан / предназначен для настройки прибора на заданную разность давлений. При его вращении меняется натяжение регулировочной пружины, а следовательно, и разность давлений, при которой срабатывает прибор. Величина дифференциала устанавливается вращением муфты 7, состоящей из подвижной (нижней) и неподвижной (верхней) частей. При вращении нижней части 7 зазор между обеими частями муфты изменяется. С увеличением зазора дифференциал возрастает.

Для вывода присоединительных проводов от клемм 3 предусмотрен сальник 2.

Реле JOA фирмы Адаст (ЧССР). В реле JOA (рис. 76,6) сильфоны 1 и 2 соединены тягой 8, воздействующей на рычаг 3,

который управляет контактами переключатачя 4. Переключатель 4 имеет контакты 5 и 6. При снижении разности давлений контакт 5 размыкается, контакт 6 - замыкается.

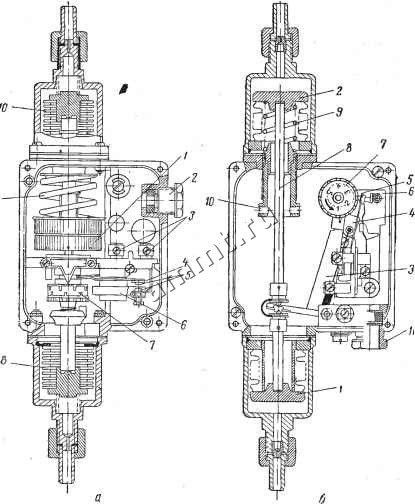

Рис. 76. Реле разности давлений: а - реле RT-260A фирмы Данфосс (Дания); б - реле JOA фирмы Адаст (ЧССР).

Настройка реле производится гайкой 10, регулирующей натяжение пружины 9. Дифференциал настраивается диском 7, меняющим натяжение контактных пружин.
