с делителя, образованного сопротивлениями Нб и Кв. При этом , напряжении тиратроны остаются запертыми и не горят.

Если размыкается, например, контакт 2с, то отпускает реле РА, останавливающее компрессор. Схема питания тиратрона Ti при этом не изменяется, поэтому он не зажигается. Для тиратрона Тз и всех последующих размыкание контакта 2с приводит -К разрыву катодной цепи. Следовательно, они не могут гореть.

Тиратрон Тг зажжется, так как сопротивление Rb,. отключается от минуса источника, и потенциал управляющего электрода повышается до порога зажигания тиратрона. Погасить тиратрон можно, нажав кнопку деблокировки и разорвав питание лнодных цепей контактом кд-2. Сопротивление Ра ограничивает ток, протекающий по анодной цепи.

Таким образом, схема обеспечивает избирательное зажигание тиратронов и сохранение (запоминание) сигналов до вмешательства обслуживающего персонала. Эта схема наиболее надежна и проста.

ЧАСТИЧНАЯ АВТОМАТИЗАЦИЯ КОМПРЕССОРА

В частично автоматизированных горизонтальных компрессорах пуск и остановку производят вручную. При этом компрессор может иметь устройство для автоматического изменения холодопроизводительности.

На рис. 48, а показана принципиальная схема частичной автоматизации горизонтального компрессора. В нее входят приборы защиты и релейная схема с переключателями (обозначена A3), обеспечивающая выключение двигателя Д компрессора при срабатывании любой из защит.

Принципиальная схема поясняется табл. 2. В ней приведены места присоединений защитных сигнализаторов, устанавливаемых на одноступенчатом горизонтальном компрессоре.

Вместо применения отдельных реле для контроля температуры подшипников, сальника и масла можно использовать одно сигнальное устройство с несколькими термодатчиками, например сигнализатор УТС-1, укомплектованный полупроводниковыми термосопротивлениями.

Возможный вариант электрической схемы управления компрессором в упрощенном виде показан на рис. 48, б.

Компрессор должен работать с включенной защитой. В ис ключительных случаях защиту можно выключить с помощью переключателя ВЗ, который опломбируется во включенном положении.

Сигналы реле--датчиков защиты воспринимаются реле аварийного отключения РА. Для ввода в работу реле РЛ необходимо предварительно нажать кнопку деблокирования кд. При этом реле РА срабатывает и в дальнейшем удерживает якорь в притя-

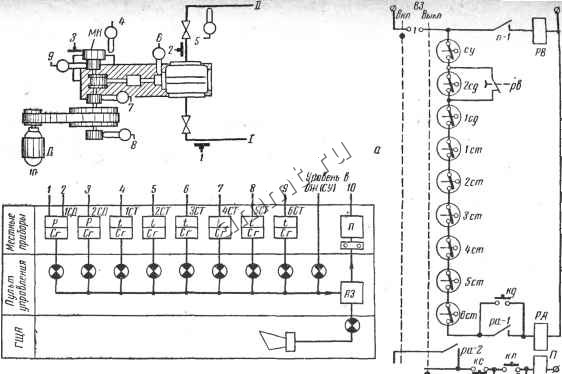

Рис. 48. Управление и защита одноступенчатого горизонтального компрес-*

сора:

а - принципиальная схема автоматизации: / - всасывающая линия, - нагнетательная линия; б - упрощенная электрическая схема.

If о

ВиемуГШЯ

Таблица 2

Контролируемый параметр	Тип прибора	и = s о (U CJ	Место присоединения чувствительного элемента	Примечание
Низкое давление всасывания	Сдвоенное реле давления		Трубопровод до всасывающего вентиля	Могут быть применены отдельные реле высокого и низкого давлений
Высокое давление нагнетания			Нагнетательная сторона компрессора до вентиля
Низкое давление масла на выходе масляного насоса	Реле давления		Нагнетательный трубопровод масляного насоса
Высокая температура смазочного масла	Реле температуры		Всасьшающий трубопровод масляного насоса	При наличии холодильника масла или сборного бачка чувствительный элемент устанавливается до них
Высокая температура нагнетания	Реле температуры		Нагнетательный трубопровод вблизи компрессора
Высокая температура сальника	То же		Корпус сальника
Высокая температура коренных н выносного подшипников		4СТ; 5СТ; 6СТ	Корпус подшипников
Высокий уровень аммиака в отделителе жидкости или испарителе	Реле уровня		Отделитель жидкости или испаритель	На схеме показана линия от него (уровень в ОЖ). Установку см. нз рис. 36.

нутом состоянии, питаясь через последовательно включенные контакты защитных сигнализаторов. Замкнутый контакт ра-2 позволяет пускать и останавливать компрессор обычным порядком, с помощью кнопок управления кп ( пуск ) и кс ( стоп ). Магнитный пускатель Я своим контактом п-2 после пуска блокируется, а рабочими контактами (на схеме не показаны) управляет работой двигателя. Так как при пуске давление масла после насоса равно нулю, то на время пуска контакт сигнализа-
