РЕЛЕ И РЕГУЛЯТОРЫ УРОВНЯ

Реле и регуляторы уровня служат для поддержания уровня жидкого холодильного агента в сосудах холодильных установок, а также для автоматической защиты компрессоров от гидравлических ударов и подачи соответствующих сигналов.

Наиболее часто используются устройства с чувствительным элементом в виде поплавка.

Ниже приводится описание некоторых поплавковых сигнализаторов и регуляторов уровня, применяемых в холодильных установках.

Полупроводниковое реле уровня ПРУ-2. Этот прибор [30] представляет собой двухпозиционное реле с электрическим контактным выходом, ib котором перемещение поплавка преобразуется в электрический сигнал. Контакты выходного электромагнитного реле управляют исполнительным или сигнальным устройством.

Прибор состоит из поплавкового индуктивного датчика (рис. 77, а) и полупроводникового усилителя.

Стальной поплавок / помещен в камеру 2. Эта камера патрубками 3 и 6 присоединяется к сосуду, в котором контролируется уровень. На поплавковую камеру, изготовленную из немагнитной стали, одета двухсекционная катушка индуктивности 4. Корпус 5 защищает катушку от внешних повреждений. Пространство между катушкой и корпусом заливается эпоксидной смолой. Электрические провода от катушки выводятся через выводную коробку 7.

Принципиальная схема реле показана на рис. 77, б. Секции катушки индуктивности датчика / включены в два плеча моста переменного тока. К питающей диагонали моста подводится переменное напряжение 6,3 в.

Напряжение небаланса снимается с другой диагонали моста и подается на вход усилителя 2.

В приборе использован усилитель, аналогичный усилителю в температурном реле ПТР-2 (см. рис. 64). Схема его содержит фазочувствительную ступень, которая позволяет различить сигналы, поступающие при повышении и понижении уровня.

Схема позволяет получить два варианта прибора. В одном входное электромагнитное реле срабатывает при повышении уровня, в другом - при понижении. Для изменения варианта достаточно поменять местами провода, присоединенные к одной из диагоналей моста.

Мост состоит из двух переменных сопротивлений: R\ изменяет в небольших пределах высоту заданного регулируемого уровня, 2 - дифференциал. Способ получения различных дифференциалов с помощью переменного сопротивления и контакта выходного реле был рассмотрен при описании реле ПТР-2 (см. стр. 141).

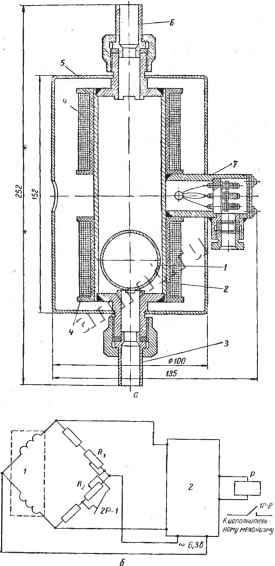

Рис. 77. Поплавковое реле уровня ПРУ-2:. а - датчик; б - упрощенная электрическая

Датчик реле ПРУ-2 выполнен © пылебрызгозащищенном корпусе и может быть установлен около сосудов.

Электронный блок (усилитель ПТР-2) имеет общепромышленное исполнение и поэтому его следует выносить в специальное помещение. В настоящее время подготавливается выпуск реле ПРУ-4 с усилителем в закрытом исполнении, пригодном для установки в помещениях класса В-16.

Техническая характеристика реле ПРУ-2 приведена ниже.

Диапазон подстройки уровня после установки датчика, мм 40-50

Дифференциал, мм............... - . . 13-Г-35

Допустимое давление, кгс/см.............. 16

Допустимая температура среды, °С........... ±70

Разрывная мощность контактов при напряжении 220 в

для переменного тока, ва.............. 500

для постоянного тока, вт.............. 50

Реле уровня 38Е фирмы Данфосс (Дания). Реле 38Е состоит из датчика уровня поплавкового типа с катушкой индуктивности и блока усилителя с выходным реле.

Поплавок 10 (рис. 78, а) со стальным стержнем смонтирован в камере 9, имеющей присоединительные фланцы .

Стержень поплавка входит в трубку из немагнитного материала, на которой смонтирована катушка индуктивности 8.

Выводы катушки 8 присоединены к входу транзисторного усилителя 3. Элементы схемы заключены в корпус / и питаются от трансформатора 4.

На корпусе имеется винт 5 заземления. К трансформатору 4 подается питание от сети переменного тока 220 или 380 в, 50 гц.

К усилителю присоединена обмотка выходного электромагнитного реле 2. Контакты реле - переключающие.

Для настройки уровня, на котором происходит срабатывание прибора, имеется задатчик N, для настройки дифференциала - задатчик D (рис. 78, б).

Если необходимо повысить уровень, задатчик N следует повернуть по часовой стрелке. Положение 5 соответствует высшему уровню. Во всех случаях сумма N -f D не должна превышать 5.

На корпусе датчика имеются риски, указывающие положения Высший уровень и Низший уровень .

Техническая характеристика реле 38Е приведена ниже.

Диапазон подстройки уровня после установки датчика, мм................... 40

Дифференциал, мм............... 10ч-40

Температура рабочей среды датчика, °С..... -45-г-40

Допустимое давление, кгс/см.......... 26,5

. Напряжение питания, в............. 220,380±10%

Ток в индукционной катушке (при 220 е, 50 гц), а 0,022 Разрывная мощность выходного контакта при напряжении 380 в переменного тока, ва...... 200
