иальная лампа контроля питания прибора. Внешние присоединения выполняются с помощью штепсельного разъема.

При прокладке линий связи с датчиком необходимо избегать близко расположенных параллельных силовых проводов. Схема чувствительна к наводкам переменного тока, которые вызывают дополнительные погрешности.

Техническая характеристика реле ПТР-2 приведена ниже.

Диапазон шкалы настройки, °С

ПТР-2-01 ....................... -30--5

ПТР-2-02 ....................... -lO-f-15

ПТР-2-03 ....................... 535

ПТР-2-04 ....................... ЗОч-бО

Дифференциал, °С..................... 0,5-5-5

Основная погрешность срабатывания, % .......... 2

Окружающие условия

температура, °С.................... 20±15

относительная влажность, %.......... . . . . Не более 80

Соединительная линия от датчика к электронному блоку . . . Двухпроводная Сопротивление линии, вызывающее дополнительную погрешность

не более 0,3°, ож.................... 15

Разрывная мощность выходных контактов в цепи

переменного тока (220 в), ва.............. 500

постоянного тока (220 з), вт , 50

Питание прибора от сети переменного тока, в........ 127 или 220

Потребляемая мощность, вт :.......... -7 -

Размеры датчика мм . ;

диаметр........,............... 12

; длина . . ... . . . . . . .. 260, или 470

Габариты прибора, мм . ,. . ................ 167х106ХП4

; Машина АМУР

Машина АМУР [28] применяется для регулирования температуры в охлаждаемых помещениях, испарительных системах, системах электрического обогрева грунта. Машина имеет устройство для измерения температуры по вызову в любой точке регулирования.,., .

. Машина АМУР представляет собой многоточечный двухпрзи-ционный-регулятор температуры.Датчиками являются провшоч.- H-bie термОметры.сопротивления градуировки 23 (ГОСТ665.159).-Техническая характеристика реле машины АМУР приведена ниже..; -

Число точек регулирования 404-80

Число фиксированных уставок задатчиков....... . 18

Пределы установки задания, °С............. . -42-ь--4

Погрешность срабатывания выходных контактов, °С . . . . ±0,8

Дифференциал, °С................... Не более 0,3

Время опроса одной точки, сек ............. 12

Окружающие условия

температура, °С................... lO-f-40

относительная влажность, %............. Не более 80

Питание от сети переменного тока напряжением, в .... 220

Потребляемая мощность, ва..............

Разрывная мощность выходных контактов при напряжении

220 в переменного тока, ва ............

220 в постоянного тока, вт............

Габариты машины (при открытых задних дверях), мм . . Вес, кг........................

300 50

2100x800x1350 760

Структурная схема АМУР.

Структурная схема машины АМУР приведена на рис. 65. К присоединительным клеммам машины подключаются термопары сопротивления /. Для каждой точки-регулирования в машине предусмотрена индивидуальная мостовая схема 3 и задатчик температуры 2.

С выходов мостов сигна- . I

лы подаются через переключатели 4 на входные контакты 5 релейного распределителя или на измерительный прибор (переключатель при этом устанавливается в положение регулирование или измерение ).

С контактов 5 релейного распределителя сигнал разбаланса подается на усилитель 6, а затем - усиленный - на выходные контакты 7 релейного распределителя. К этим контактам присоединены исполнительные реле 5, которые служат в то же время и фиксирующими элементами, удерживающими исполнительные механизмы в заданном положении в течении цикла обе-гания.

Входные и выходные контакты распределителя работают синхронно, благодаря чему каждая из точек регулирования периодически подключается к усилителю. Темп работы распределителя задается генератором импульсов 10.

Для ручного управления исполнительными механизмами предусмотрены переключатели 9.

Комплект устройств самоконтроля 12 служит для подачи сигнала в случаях выхода из строя релейного распределителя или усилителя, а также при неисправностях в цепях термометров сопротивления.

Рассмотрим устройство основных элементов машины АМУР. Обегающее устройство состоит из генератора импульсов и управляемого им релейного распределителя.

Генератор импульсов имеет четыре контакта, действующих периодически от вращающихся профилированных кулачков. Диаграмма работы контактов представлена на рис. 66, а.

Контакты Ik и IIk замыкаются по одному разу за время одного оборота. Профиль кулачков выполнен так, что продолжительность импульсов от каждого из контактов несколько больше

половины времени оборо-

ттт[т

-ll I

(N-i)pp-7	-сг о-] Npp-6

та. Поэтому они на время Тс накладываются один на другой. Контакты П1к и IVk замыкаются на короткое время по два раза за один оборот.

Кулачки генератора приводятся во вращение электродвигателем . РД-09 через специальный редуктор. В машине имеются два генератора: с нормальной скоростью (1 оборот за 12 сек) и с повышенной скоростью (1 оборот за 3 сек). Последний применяют при наладках и проверках; в некоторых случаях он может быть использован как резервный.

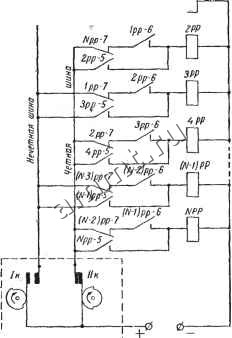

На рис. 66, б показана принципиальная схема релейного распределителя, контакты которого используются для коммутации входных и выходных цепей многоточечного регулятора. Распределитель состоит из электромагнитных реле, число которых равно количеству точек регулирования. Реле собраны в кольцевую схему, в которой после запуска устанавливаются процесс поочередного - включения реле.

Рассмотрим порядок работы распределителя.

Реле, имеющие нечетные номера, присоединяются к нечетной шине, подключенной к контакту /к генератора, а реле с четными номера.ми - к шине, соединенной с контактом Пк. В соответст-

I Генертер импульсов S

Рис. 66. Обегающее устройство машины АМУР:

а - диаграмма работы генератора импульсов; б - электрическая схема релейного распределителя.
