Применение катодного повторителя в усилителях звуковых частот. Благодаря малому выходному сопротивлению катодный повторитель может быть использован как предоконечный каскад усилителя, если оконечный

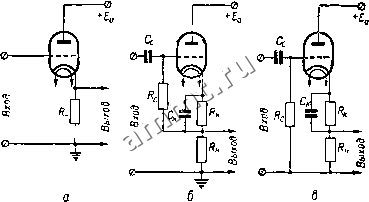

Рис. 140. Схеиы каскада с катодной нагрузкой на триоде.

каскад работает с сеточными токами. На рис. 142 изображены схема усилителя, в котором два катодных повторителя используются для возбужде ния 50-ваттного оконечного двухтактного каскада, работающего на ламвах бПЗС в режиме класса В с сеточными токами.

М с я-

Рис. U1. Слема каскада с катодной нагрузкой на пентоде.

Рис. 142. Схема двухтактного каскада с катодной нагрузкой.

Оконечные каскады, выполненные в виде катодного повторителя (§ 6, гл. X), позволяют получить няибатее низкое выходное сопротивление в широком диапазоне частот. При этом значительно улучшается частотная характеристика громкоговорителя. В таких оконечных каскадах могут быть применены значительно менее громоздкие и более дешевые выходные трансформаторы, чем в каскадах, выполненных по другим схемам.

Каскад с катодной нагружсй 223

Благодаря высокому входюму сопротивлению катодный повторитель ( пользуют в качестве входного каскада при работе усилителя от источника сигнала с большим внутренним сопротивлением (фотоэтемент, пьезоэлектрический звукосниматель или микрофон и др.).

Выбор лампы. В катодном повторителе применяют как триоды, так и тетроды и пентоды, Чтобы ослабление напряжения было наименьшим, в катодном повторителе следует применять лампы с большой крутизной. Входная емкость получается меньше в случае применения пентодов.

Расчет катодного повторителя производится в следующем порядке:

1) выбирается величина нагрузки и строится динамическая характеристика (см. §9, гл. X). Величина нагрузки зависит от условии работы каскада. Если катодный повторитель применяется в УНЧ, то к величине нагрузки особых требований не предъявляется. Поэтому величину и режим лампы следует подбирать так, чтобы падение постоянного напряжения на создавало необходимое смещение на управляющей сетке;

2) коэффициент передачи напряження:

1 + SR,

3) эквивалентное внутреннее сопротивление катодного повторителя на низких частотах

R- *

Для схемы рис. 140,6 при большом внутреннем сопротивлении источ-

ника а<д

1 Н-Р:

Rc. + R.

ист

4) выходное сопротивление катодного повторителя

r,.r[

r +r:

5) коэффициент частотных искажений

Лз = / 1 + (2я/, . С, rJ.

Де нагр - емкость нагрузки, С - емкость катод-нить накала, ан -емкость аиод-катод, - емкость монтажа;

6) входная динамическая емкость катодного повторителя

Сех. дай = Сас + са

§ 14. УСИЛИТЕЛИ ПОСТОЯННОГО токл

Усилителями постоянного тока называются усилители, способные уси-ливать медленно изменяющиеся постоянные напряжения.

0,25

2 6Ж8

1 I

0,43

30 В

0,43

* 25 oV

150 8

Рис. 143. Схема усилителя постоянного тока с потенциометрической связью между каскадами.

	1 +гоод
	Ro

На рис. 143 приведена практическая схема двухкаскадного усилителя с потенциометрической связью на лампах 6Ж8. Благодаря наличию отрицательной обратной связи эта схема работает стабильно и имеет коэффициент усиления 100 для частот до 20 кгц. Сопротивление обратной связи

Ri подключается к потенциометру R<, в точке, потенциал которой равен потенциалу катода лампы JIi- Отключение цепи обратной связи повышает усиление примерно в 14 раз, но одновременно сужает полосу до 2 кгц.

Другая схема усилителя постоянного тока приведена на рис. 144. Здесь междукаскадная связь осуществляется через лампу с катодной нагрузкой, состоящей из газового стабилизатора н сопротивления.

На рис. 145 приведена схема такого же типа, по с двухтактным выходом, ее коэффициент

Рнс. 144. Схема усилителя постоянного тока с междукаскадной связью через каскад с катодной нагрузкой.

усиления составляет около 400. Схемы, приведенные на рис. 144-145. можно использовать для усиления частот до 10 кгц.
