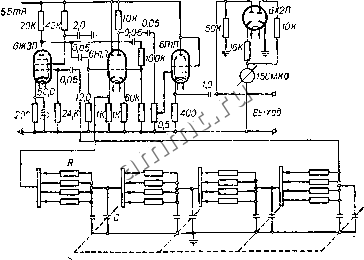

Читальный зал --> Сведения электротехнологии Звуковые генераторы Для схемы рис. 505 при R = R и С 2izRC  Чтобы обеспечить синусоидальную форму колебаний и устойчивость генерации, в схеме имеется также отрицательная обратная связь. Частота регулируется изменением емкости переменных конденсаторов С к С (или R и R-). По такому принципу выполнены промышленные звуковые генераторы ЗГ-10, ЗГ-11 и ЗГ-12. В практике радиолюбителей распространены также цепочные RC генераторы. Практическая схема такого генератора приведена на рис. 506. Для генератора с 4-звенной цепочкой частота определяется по формуле Рис. 505. Схема i?C-reuepaTopa по мостовой схеме. 2nRC +250  Рпс. 506. Приктическая схема ЯС-геиератора по цепочной схеме. Преимущества ЙС-генераторов перед генераторами на биениях; большое перекрытие по диапазону (до 10 : 1), форма колебаний чистосинусо- чдалычя, частота ролебаний более стабильна, амплитуда колебаний неизменна в широком диапазоне частот. Широкополосные генераторы. Для наладки широкополосных усилителей разного 1!азначения, в том числе видеоусилителей, необходим юнератор с диапазоном частот от низких звуковых (50-100 гц) до высоких астот (5-6 мггц). Такие генераторы называются широкополосными. По г ринципу работы они ничем не отличаются от звуковых генераторов иа биениях (например, тнпа ЗГ-2А). Если отсутствует широкополосный генератор, то можно применять два генератора - 3Г-Н и ГСС-6. § 8. ГЕНЕРАТОРЫ СИГНАЛОВ Генераторы сигналов применяются главным образом для налаживания и измерения технических показателен радиоприемников, телевизоров, I ысокочастотных усилителей, контуров и т. д. Re 27т л,1БЮ с,-т  / 45б 60-80в Рнс. 507. Схема батарейного сигнал-геиератора. Различают два вида измерительных высокочастотных генераторов. Более простые (обычно радиолюбительские) градуированы по частоте, но не имеют точной калибровки по выходному напряжению. Их называют сигнал-генераторами. Генераторы промышленного тнпа, называемые генераторами стандартных сигналов, это приборы с более точной градуировкой по частоте и с калиброванным выходным напряжением. Для налаживания УКВ н телевизионной аппаратуры применяется сигнал-генератор СГ-1, Для плавной и точной настройки на необходимую частоту сигнал-генераторы имеют верньерные устройства со значительным замедлением. На рис. 507 приведена схема батарейного сигнал-генератора, в котором диапазон частот от 100 кгц до 16 жгц разбит на 5 поддиапазонов: 100 250 гч;250 -г 700кг({;700 2000кг({;2 Ъ.Ъмггц, 5,5 -г \&мггц. Выходное напряжение - 0,3 е. Катушки намотаны на каркасах диаметром Оециллоерафт \Ь мм, тип намотки - Универсаль . Данные катушек: Lj - 850 витков ПЗШО - 0,12, Z-s- 275 витков ПЭШО - 0,2; Lg - 112 витков ЛЭШО 10 X 0,07; Li-42 витка ЛЭШО 10 х 0,07 и витков ПЭШО- 0,5. § 9. ОСЦИЛЛОГРАФЫ Осциллограф представляет собой прибор для визуального наблюдения электрических процессов. На экране осциллографа можио наблюдать форму исследуемого синусоидального нлн импульсного напряжения и судить о вносимых каким-либо устройством искажениях. При помощи осциллографа можно наблюдать резонансные характеристики высокочастотных усилителей и приемников, измерять глубину модуляции, измерять частоту и т. д. Осциллограф применяется также для измерения частоты. Измерение глубины модуляции. На вер тикальный вход осциллографа подаются мо дулированные колебания высокой частоты По изображению на экране трубки опреде ляются величины Лц,(д и j (рнс. 508) Коэффициент глубины модуляции определи ется по формуле  ЮОо/о. Рис. 608. Определение коэффициента глубины модуляции по осциллографу. Измерение переменного напряжения. Для осциллографа обычно известна чувствительность со входа, а также чувствительность самой трубки, которая выражается в миллиметрах отклонения луча трубки при подаче на вход или непосредственно на вертикальные пластины напряжения в 1 е. Измеряя величину размаха луча трубки по вертикали и зная чувствительность, можно определить амплитудное значение измеряемого напряжения. Наблюдение частотных характеристик.. Для наблюдения на экране за частотной характеристикой усилителя необходимо дополнительное устройство в виде частотно-модулированного генератора, напряжение которого подается на вход исследуемого усилителя. Если диапазон качания частоты этого геиератора полностью охватывает полосу пропускания частот усилителя, то, продетектировав напряжение на его выходе и подав его иа вертикальный вход осциллографа, можно получить на экране изображение его резонансной кривой. Прибор типа ПНТ-2 предназначен для настройки телевизоров, а также широко применяется при их ремонте. ПНТ-2 имеет на всех поддиапазонах широкую полосу качания частоты (порядка 10 мггц), что позволяет визуально наблюдать на экране трубки и корректировать частотные характеристики УКВ ступеней на всех диапазонах телевизионного вещания, усилителей промежуточной частоты каналов взображення и звука, ограничителя и дискриминатора в канале звука. § 10. ИЗМЕРЕНИЕ ЧАСТОТЫ Резонансные во.номеры. Настраивающийся в резонанс контур со стабильными параметрами элементов может служить для определения частоты. На этом принципе работают резонансные волномеры, определяющие
