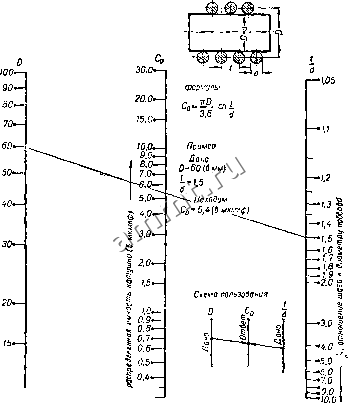

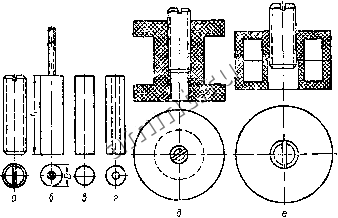

Читальный зал --> Сведения электротехнологии  Рнс. 40. Номограмма для расчета собственной емкости однослойных катушек с шагом. § 2. СОБСТВЕННАЯ ЕМКОСТЬ КАТУШЕК ИНДУКТИВНОСТИ Собственная емкость изменяет параметры катушкн, понижает добротность и стабильность. В диапазонных контурах эта емкость уменьшает коэффициент перекрытия диапазона. Собственную емкость стараются уменьшить, чтобы уменьшить ее влияние. Величина собственной емкости определяется типом на.моткн н размерами катушкн. Наименьшей собственной емкостью (1-2 пф) обладают однослойные катушки, намотанные с шагом. Многослойные катушки обладают большей емкостью, величина которой резко зависит от способа намотки. Так, емкость катушек с универсальной намоткой составляет 5-25 пф, а с рядовой многослойной намоткой может быть выше 50 пф. Собственная емкость однослойной катушкн может быть определена по номограмме, приведенной на рис. 40. § 3. ЭКРАНИРОВАННЫЕ КАТУШКИ Для устранения паразитных связей, обусловленных внешним электромагнитным полем катушкн, н для устранения влияния на латушки окружающего пространства катушкн экранируются, т. е. распо- зк/ лага.отся внутри замкнутого Пу \ i--\-у i i i i --.тг~-I металлического экрана. Под влиянием экрана из-г.вняются параметры катушки: уменьшается ее индуктивность и добротность и увеличивается собственная емкость. Изменение параметров катушкн тем больше, чем ближе расположен экран к виткам катушки. Индуктивность экранированной катушки (однослойной или тонкой м1югосл0й- ной) можно определить по графику рис. 41. По горизонтальной оси отложены отношения длины намотки к диаметру, по вертикальной-отношение индуктивности экранированной катушки к индуктивности той же Катушки без экрана. На графике имеется ряд кривых для разных значений отношения диаметра экрана к диаметру катушки.  QJ Q.I5 0.2 ОН 0.4 0.50Р0.8 1.0 Рнс. А1. Графики для расчета экранированных катушек. § 4. ВЫСОКОЧАСТОТНЫЕ КАТУШКИ С М.АГНИТНЫМИ СЕРДЕЧНИКАМИ Для получения малогабаритных катушек с достатоЧ[Ю высокой добротностью применяют магнитные сердечники. Ценным свойством катушек с сердечниками является возможность подстройки, т. е. изменения индуктивности в небольших пределах, осуществляемого перемещением сердечника. В катушках KB и УКВ применение сердечников не дает никаких других преимуществ, кроме возможности подстройки. Магнитные сфдечники характеризуются действующей магнитной про-ницаслюстью (j.., представляющей собой отношение ипдуктивностп данной катушки с сердечником к индуктивности той же катушки без сердечника. Чем болыпую проницаемость имеет магнитный материал,чем ниже частота и чем ближе к виткам катушки расположен сердечник, тем выше его действующая проницаемость, тем лучше используется сердечник. Наиболее распространенные типы сердечников представлены на рнс. 42, а их основные свойства - в табл. 44.  Рис. 42. Типы магнитных сердечников- а - цилиндрический с резьбой (СЦР); б - цилиндрический со шпилькой (СцШ); в - цилиндрический гладкий (СЦГ); г - цилиндрический трубчатый (СцТ); д - катушечный; s - броневой (СБ). Наибольшее использование магнитных свойств цилиндрических сердечников получается при следующих условиях: о (в ли)................. 4 е 7 8 9 Лпачетр каркаса (в мм)........... 5-6 7-8 8-9 9-1! 10-12 Дт.иа одкосло. шой катушки I (в мм)......G-7 S-10 10-12 -lO-14 12-16 Длина многослойной катушки (в мм) .... 5-7 Расчет катушек с сердечниками производится так же, как и расчет катушек без сердечников, причем расчетная пидуктивность L принимается равной зад где 1ддд - заданная индуктивность катушки с сердечником, (л. - действующая проницаемость сердечника (табл. 44). Немагнитные сердечники пз меди и латуни применяются для подстройки катушек KB и УКВ. Такие сердечники уменьшают индуктивность н добротность катушки. Практически можно получить изменение индуктивности на 3-SVo при падении добротности не более 10%.
