f< сете 240 ц смесителя

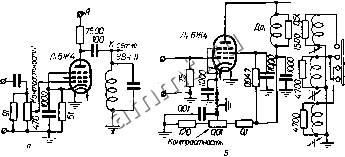

Рис, 310. Схемы усилителей с апериодическим входом, применяемые в телевизорах: о - КВН-49; б - Ленинград Т-2 .

Контрастность

\л¥2б200

Рис. 311, Усилитель приемника Авангард с автотрансформаторной связью.

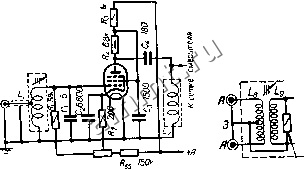

Рнс. 312. Входное устройство при емника Темп с трансформаторной связью.

Рис. 313. Принципиальная схема блока ПГП-1,

гетеродин и смеситель, смонтированные соответственно на правом и левом триодах Jli.

Вход ПТП-1 рассчитай на применение симметричного двухпроводного кабэля КАТВ с волновым сопротивлением 300 ом.

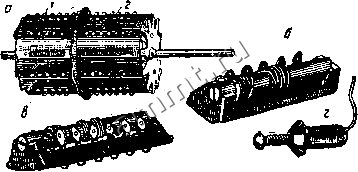

Рис. 314. Барабанный переключатель от ПТП-1; а - общий вид; ; - антенный сектор. 2 - сектор гетеродина; б - катушки одного из каналов антенного секгора переключателя; в - катушки одного из каналов гетеродинного сектора переключателя; г - подстроечный конденсатор.

Удачной является конструкция переключателя диапазонов (рис. 314). Обиций вид блока ПТП-1 приведен на рис. 315. В табл. 98 приведены данныекатушек.

Рис. 315. Общий вид блока ПТП-1.

Все антенные и гетеродинные катушки наматываются на бакелизирован-ныЧ каркасах диаметром 5 жл. Катушки Lj 3, и др. наматываются

поверх сеточных катушек. Настройка осуществляется стальными или латунными Сердечниками. Дроссели Lj, L,., имеют бескаркасную намотку диаклетром 5 мм. Дроссели L, и др. намотаны на керамических каркасах а\ Сопротивлений ВС-0,25.
