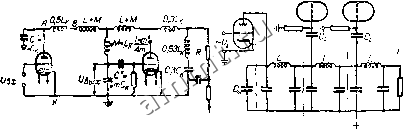

Читальный зал --> Сведения электротехнологии 3. Сопротивление анодной нагрузки R z= Z 1270 ол (принимаем 1,3 кож). 4, Сопротивление корректирующей индуктивности на частоте Z =2kF2Li=0,5Z =63Ьо.ч. Ll С ![]() Рис. 262. Схема высокочас. тотной коррекции с магнит, ной связью между катушками. Цифры или формулы, содержащие т, указывают относительные сопротивления элементов схемы на Частоте F. За едннкцу принят импеданс емкости С. 5. Отсюда индуктивность корректирующего дросселя 6,28 . 5-10 = 20 .1011 = 20 мкгн. 6. Вычислим коэффициент усиления каскада, предварительно определив из табл. 67 для лампы 0Ж5П S=5 жа/в, K: = SR =9.1,3 = 11,7. ![]() Рис. 203. Схема усилителя рис. 262, представленная в виде вквивалентной схемы фильтра. Рис. 264. Схема включения промежуточных звеньев фильтра, позволяющая осуществить произвольное число выходов. 7. Определим резонансную частоту F контура, образованного из Li и С (понадобится при наладке усилителя), 1 1 10 6 -ГТ2 6,28.4,4 -25 .JO = 7,14 . ЮОгч r.l/L.C 6,2820.10- = 7,14 мггц. Конструктивное выполнение коррек!ирующих йндуктивностей В схемах высокочастотной коррекции катушки индуктивности можно мотать на каркасах диаметром 5-15 мм. Тип намотки (однослойная, внавал, Универсаль , сотовая и т. д.) особого значения не имеет. В слоЖ- ных фильтрах возможна намотка всех корректирующих индуктпв-иостей на одни общий каркас, прн этом надо стараться располагать обмотки не очень близко с тем, чтобы взаимоиндукция между катушками была мала. На рис. 265 показана примерная конструкция сложного фильтра с магнитной связью между катушками. Катушка L может перемещаться относительно катушки L, чем Li Рис. 2G5. При.мерная конструкция сложного фильтра с магнитной связью. осуществляется регулировка связи между катушками. Конструктивный расчет катушек приведен в гл. V. Настройка усилителей с коррекцией. Чтобы получнть необ-,чoдiчOJ усиление на высоких частотах, необходима определенная систе.-\1а настройкн усилителен с коррекцией. Метод проб не может дать удовлетворительных результатов из-за наличия большого числа переменных. Настройка любой схемы коррекции в конечном итоге сводится к получению расчетных значений индуктнвностей и емкостей в схеме. Однако в схеме и.меются неизвестные емкости С и С , которые следует скомпенсировать. Поэтому основной задачей является определение величин емкостей С и С . Для настройкн широкополосного усилителя необходимы ыинн.чум два прибора: генератор стандартных сигналов, например ГСС-6 (гл. XVI), и ламповый вольтметр ЛВ, например тнпа ВКС-7. Методика настройки схе.м с простой и сложной коррекцией несколько отличается. Налаживание усилителя с простой коррекцией. Усилитель налаживают с помощью генератора стандартных сигналов и лампового вольтметра, включенных по схеме рис. 266. Вначале закорачивается анодная нагрузка схему известная индуктивность Lg.j, и образованного из ig, и С ![]() Рис. 266. Схема включения приборов для настройки усилителя с простой коррекцией. ?а, а вместо включается в находится резонансная частога контура /рд, к,,u.:oaa.J.J -д (igj и Li должны быть одного порядка). По известным /рез определяется С =---7)-;- . Зная С, аналогично тому, как это сделано в прнме.- ре на стр. 314, определяются остальные элементы схемы. После этого в схему рис. ?67 включается индуктивность/.], величина которой несколько больше расчет1юй, и определяется прн закороченном сопротивлении частота резонанса. Затем индуктивность постепенно уменьшается (например, отматыванием витков катушки) до тех пор, пока резонансная частота не станет равной р. После этого в схему включается сопротивление и снимается частотная характеристика. Если при этом иа высшей частоте наблюдается подъем частотной характеристики - Ra следует увеличить, если завал - уменьшить. Налаживание усилителя со сложной коррекцией. Необходимо наладить усилитель, схема которого представлена на рис. 267. За.давшись величиной емкостей С и С , определяются приблизительно и L. Наматываются катушки йндуктивностей L, и L2 по величине раза в полтора больше расчетных. Величину индуктивности L, следует более точно замерить одним из способов, указанных в гл. XVI.На вход усилителя подагтся сигнал or ГССа. Ламповый вольтметр подключается к точке Б через маленькую емкость (2-3 пф). Катушка и анодная нагрузка закорачиваются. Изменяя частоту ГСС по максимуму показаний лампового вольтметра, определяют резонансную частоту затем отключается правая половина схемы в точке А и вновь определяется резонансная частота f. ![]() ![]() ![]() Рнс. 267, Схема включения приборов для настройкн усилителя со сложной коррекцией. По результатам измерений определяются: С + С (2х)2/; ц По известным С и С рассчитываются точные значения корректирующих йндуктивностей, изготовляются катуииси и ставятся в схему. Затем снимается частотная характеристика и при необходимости производится дополнительная корректировка. Если окажется, что результирующая характеристика имеет завал на частотах 0,5-0,7 f 2, то следует уменьишть индуктивность катушки н. если это не поможет, уменьшить величину сопротивления R. При подъеме характеристики в области высоких частот необходимо зашунтировать Ц сопротивлением 10-20 ком (точная величина подбирается). Коррекция видеоусилителей в области низких частот. Искажения в области низких частот возникают главным образом в цепи R. С, представляющей собой частотно зависимый делитель напряжения. Наиболее существенное влияние на форму сигнала в области низких частот имеют фазовые искажения, поэтому в первую очередь следует компенсировать фазовую характеристику усилителя,
