Цветная маркировка конденсаторов

2 3 4 5

Табшца 31

Лииебая сторона

Обратная сторона

Цвет	Ночи- иальпая емкость (в пф)				о. с я щ = ш	Цвет	Номи-иальнат емкость (в пф)		э-о t- и (J	г; Ю WJ г-<J с о u, =	К 0. сЯ ш о 5 о г м i 0. а:
	а &						п а &
Черный						Голубой
Коричневы!						Фиолетовый
Красный						Серый
Оранжевый					1000	Белый
Желтый					1500	Золот ой
Зеленый					2000	Серебряны,;		0,01
Синий					2500	Без окраски

Примечание Емкость маркируется тремя точками: первые дне -u,hJ)-ры третья - множитель. Условные обозиачечия на рисунке: / - десятки, 2 -единицы, 3 - множитель, 4 - допуск, 5 - группа стабильности, 6 - рабочее напряжение

Керамические конденсаторы отличаются высокими электрическими показателями, небольшими размерами и невысокой стоимостью. Они широко применяются в разнообразны.к контурах н цепях радиоаппаратуры УКВ и KB в качестве блокировочных, переходных и т. п.

Конденсаторы с небольшим положительным ТКЕ, порядка + (30-т--г 50) . Ю (группа Р), называются термостабильными и при.меняются в контурах генераторов и гетеродинов высокой стабильности.

Конденсаторы с отрицательным ТКЕ (группы Д, Ж. М) называются термокоыпеисирующими и используются для термокомпенсации.

Внешний вид некоторых типов керамических конденсаторов показан иа рис. 27, а основные данные приведены в табл. 32.

Основные данные керамических конденсаторов

	Характеристика	Количество типоразмеров	Емкость (в пф)	Kj-nc сы точности	Рабочее напряжение (в в)	Группы ТКЕ	Примечание
	Дисковый, керамический		1 - 100			Д,Ж,М,Р,С	Сопротивлинш
	Трубчатый,		2- 1 ООО	0-II		То же	Й30ЛЯЦ1И1 не
	Герметизированный,		5-1 ООО	0-II			менее 1000 мгом
КЭТ(КТ)	Эмалированный, трубчатый		180-620	с-II
КЭД(КД)	дисксвый		30-С60	0-11		То же
	Опорный, дисковый		30-2С0	0-11
	трубчатый		20-36С0			К, ск	Л< бротнпсть
	Дисковый для УКВ		1-51	И; III		д, л\, р, с	ГОО-800
	опрессгваиный		3-1100
	Трубчатый		3-680	1-III
			2-С80	0-III		Д,М, Р,С
КТНБ	у> блочный		180-1000	O-III		м, с, м, д
	Дисковый, малогабаритный		1-1500			д.к.м.р.сск
	Г1лоский		30-30 ООО-	и,III		Тс же
	Трубчатый		1-3000	II;III
	Дисковый сегнетоэлектрический		1000-6800			I ie нормиру-	Тол1 ко доя
	Плоский		510-40 000			ется	звукоьых час
	Трубчатый		10С0
ктпс	проходной, сегнетоэлек-		3600-J 0 000
	трический 1

Бумажные конденсаторы по электрическим показателям значительно уступают слюдяным и керамическим. Оии применяются в основном в качестве блокировочных н фильтровых и на низких частотах. В контурах це-

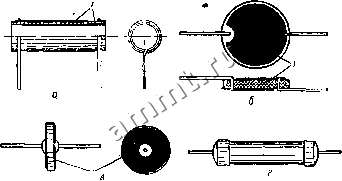

Рнс. 27. Внешний вид некоторых типов керамических копденсатооов: а - КТК. КЭТ; 6 - КДК-1. КДК-2-, в - КДК-3; е -КГ К; 1 -металлизация.

лесообразно применять лишь конденсаторы типа КБГ-И, которые имеют небольшую ннчуктивность.

Основные данные этих кон-денсаторов приведены в табл. 33, а внешний вид некоторых типов

Рис. 29. Устройство проходного конденсатора.

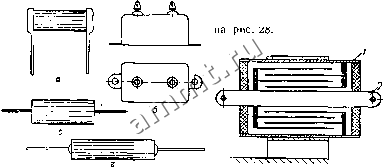

Рнс. 28. Внешни!! вид нского)ых типов бумажных и пленочных конденсаторов:

а-КБГ-И, ПГС-И; б - КБГ-МП;

в - КБ; КБГ-М, ПГС-М, Л\БГ-Ц.

Проходные конденсаторы применяются для фильтрации цепей и для различных б.юкировок, действие которых должно быть эффективно в весьма широком диапазоне частот.

Стандартные проходные конденсаторы обозначаются: КБП (конденсатор бумажный проходной) и КТП (керамический трубчатый проходной).

Устройство проходного конденсатора показано на рис. 29. Внутри конденсаторной секции расположен токонесущий стержень 2, к которому при-
