определить по формуле / = ftX, где X - длина средней волны передачи, k-коэффициент укорочения, определяемый из графика (рис. 473) в зависимости от отношения половины длины волны к диаметру вибратора

20 30 40 60 во too 200300 600 ООО 2000 5000 2d 400 800 3000 ЮООО Рнс. 473. График коэффициента укорочения полуволнового вибратора

Вибратор можно изготовить нз медного нли алюминиевого провода нлн канатика диаметром 3-5 мм. Однако высокой четкости изображения с такой антенной получить нельзя. Для расширения полосы пропускания частот антенны и повышения четкости изображения вибратор должен быть выполнен из медной илн алюминиевой трубки диаметром 15-25 мм. Если отсутствует трубка, то вибратор можно выполнить из медного провода. При этом Каждое плечо . ( изготовляется нз трех проводников одинаковой длины, спаянных на концах. На средине проводники разводятся н припаиваются к углам треугольной медной пластинки (рис. 474).

Для соединения антенны с приемником необходимо применять специальный высокочастотный кабель (см. табл. 17) о в0л1ювым сопротивлением около 75 ом или двухжильный скрученный изолированный провод с жилой диаметром 1,5-2,0 мм н толщиной изоляции около 0,5 мм. Скрученный провод применяют при небольших расстояниях от передатчика.

Антенну необходимо устанавливать не ближе 2 ж от окружающие предметов. Ось вибратора должна быть перпендикулярна к направлению на передатчик. Наилучшее положение антенны рекомендуется выбирать экспериментально.

Петлевой вибратор (рис. 475) обладает более широкой полосой пропускания частот и обеспечивает лучшее качество изображения, чем простой полуволновый вибратор.

Рис. 474. Конструкция полуволнового вибратора с расширенной полосой пропускания.

Сопротивление излучения (входнде сопротивление) петлевого вибратора составляет примерно 290 ом, поэтому для соединения его с приемником можно применять открытую двухпроводную линию с отпошениел расстояния между проводами к диаметру провода, равным 5,5. Ее ш применяется коаксиальный высокочастотный кабель, то для перехода от вибратора к кабелю применяют так

называемое (/-колено (рис. 476), представляющее собой отрезок кабеля, длина которого равна

Рис, 475. Петлевой вибратор.

где - средняя волна передачи, s - дпэлектрическая проницаемость изоляции кабеля.

Длина петлевого вибратора определяется так же, как длина простого вибратора.

Петлевой вибратор можно изготовить из медной или алюминиевой трубки диаметром 15-30 мм, сгибая ее в петлю; можно составить ее нз отрезков трубки соответствующей длины, соединив их перемычками (рис, 477). Еслн верхний и нижний стержни петли выполнить нз трубок

Экраны спаять

Рис. 476. Петлевой вибратор с и-коленом.

Рис. 477. Соединепие трубок в петлевом вибраторе.

разных диаметров, то, меняя отношение диаметров трубок, можно изменять входное сопротивление вибратора в широких пределах. Это создает большие удобства при построении высоконаправленных многовибраторных антенн.

Расчет размеров петлевого вибратора с заданным входным сопротивлением R

можно произвести по номограмме рис. 478. Обычно задаютсч стношением диаметров стержней j, подсчитывают коэффициент k =

= --IL {Ra = 72 ом) н находят расстояние между стержнями в.

Многовибраторные антенны применяются для приема телевидения и [ вещаипя на УКВ при больших расстояниях от передатчика, а тачже в i тех случаях, когда нужно ослабить действие помех и отраженных от раз-

Пример. Дано: £?, 7 6 -,2 5 Ка в а

Находим: -=; я -=45

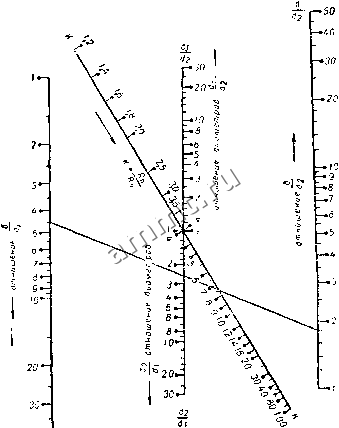

Рнс. 478. Номограмма для расчета размеров петлевого вибратора.
