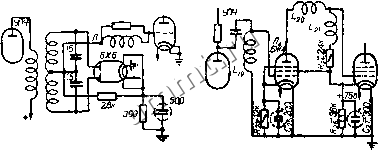

Читальный зал --> Сведения электротехнологии крутым, чем фильтр RC, спадом характеристики за пределами полосы прозрачности, что позволяет даже при небольшом отношении я получить хорошее разделение частот. Схема детектора с корректируюдим фильтром представлена на рнс. 284. На рис. 285 приведена комбинированная схема двухтактного детектора с корректирующим фильтром, примененная в приемнике Ленинград Т-1 . Замечания в отношении частотных искажений и разделения несущей и высшей модулирующей частоты, рассмотренные на примере диодного детектора, справедливы для детекторов Есах типов. На рнс, 286 показана схема анодного детек- IT I тора, примененная в телевизионном приемнике - 4- Север . Схема катодного детектирования при- ведена на рнс. 198. Значительное распространение получили детекторы, смонтированные на кристаллических диодах. Малое входное сопротивление кристаллического детектора не является существенным недостатком при детектировании телевизионных сигналов, поскольку так или иначе в целях увеличения полосы пропускания контуры усилителя промежуточной (или высокой) частоты необходимо шунтировать. На рис. 276, 278 приведены схемы Рис. 284. Схема Детектора с корректирующим фильтром. детекторов на кристаллических диодах. Следует отметить, что малое внут- ![]() Рис. 285. Схема двухтактного детектора с корректирующим фильтром (приемник Ленингр?д Т-1 ). Рис. 286. Схема анодного детектора, примененного в приемнике Север . реннее сопротивление кристаллического детектора позволяет получить хорошую передачу напряжения (порядка 0,6-0,7) при малых нагрузках R, которые необходимо применять в телевидении из-за широкой полосы модулирующих частот. § 7. ПОЛОСОВЫЕ УСИЛИТЕЛИ Отличительной особенностью телевизионных полосовых усилителей является бо-;ьшая величина отношения ширины полосы пропускания к средней частоте /(,. Если в радиовещательных приемниках отношение -т-<0,05, то в телевизионных -г-= 0,1-0,3. /в fo в связи с этим в телевизионных устройствах применяются в основном дза типа полосовых усилителей: 1) с одноконтурными взаимно расстроенными каскадами; ?) с двухконтурными фильтрами. На рис. 287 приведена принципиальная схема одноконтурного усилительного каскада. Полосовые усилители строятся путем комбинации одной или нескольких групп из -подобных взаимно расстроенных каскадов. В табл. 96 приводятся необходимые данные для расчета и построения уси- лителя с заданной полосой пропускания при отношении -j-< 0,3-0,4, Таблица 95 Рис. 287. Прнйцппнальиая схема Одноконтурного резонансного усилителя. Число каскадов в группе Составляющие одноконтурные каскады Пара взаимно расстроенных каскадов Тройка взаим[Ю расстроенных каскадов Четверка взаимно расстроенных каскадов Пятерка взаимно расстроенных каскадов Два каскада, настроенные на частоты / ± ± 0,35Af, с коэффициентом затуханпя 0,71!5 Два каскада, насгроенные па частоты /о ± ± 0,43Д/, с коэффициентом затухания 0,56 Один каскад, настроенный на среднюю частоту fo, с коэффициентом затухания В Два каскада, настроенные на частоты fo ± ± 0,46&F, с коэффициентом затухания 0,5?. Два каскада, настроенные на частоты fo ± 0,92 hp, с коэ.})фпциентом затухания 1,195 Два каскада, настроенные на частоты /о ± 0,48 , с коэффициентом затухания 0,315. Два каскада, настроенные на частоты fo jfc 0,29Af, с коэффициентом затухания 0,815. Один каскад, настроенный на среднюю частоту fo, с коэффициентом затухания 5 Произведение коэффициента усиления на полосу пропускания KF для группы п взаимно расстроенных каскадов с результирующей плоской характеристикой в случае применения одинаковых ламп во всех каскадах равно 1 где S - крутизна характеристики лампы. емкость контура. - <;Д Ражсние аналогично выражению для одноконтурного каскада /СА f = Znt удобства сравнения между собой различных схем удобно ввести °Р ирование величины KiF в единицах S/2 иС, тогда в рассматриваемом случае 1ис1емы взаимно расстроенных контуров KF = I. пример. Рассчитать тройку взаимно расстроенных каскадов на лампах 6Ж4 с плоской характеристикой, полосой пропускания iF=5 мггц и со средпеЯ частотой fo = 25 мггц. Определяем По табл. 96 находим частоты настройки и затухание каждого контура: для I и П1 каскадов fi.a =/о ± 0.43 AF = (25 + 2,15) мггц; h = 27,15 мггц, fj = 22,85 мггц; fi,3 = 0,55 = 0,1 или 4Fi,3 = 0,5iF = 2,5 лггч; для II каскада /2 =/о = 25 мггц; fa = 5 = 0,2 нли iFa = 4F = 5 лггч. Принимая для лампы 6Ж4 S = 9 ма/в и С = 25 пф, получим 9.10~ 2к25 10 = 57,3 .10 гч = 57,3 мггц. Отсюда среднее усиление каскада К: 57,3 = 11.5. 2itCuF 5 Общее усиление тройки каскадов Л, =(11.5)= 1500. Сопротивления нагрузок определяются нз условия, что полоса пропусканя каскада iF = , откуда 14 2CiF. 6,28 . 25 . 10 1 2.5- 10 = 2t00 ом. = -22=°- При последовательном соединении т групп из л каскадов с взаи.уно расстрсенными кснтурамн с плоской характеристикой общая полоса пропускания сужается по срзЕненпю с полосой пропускания одной группы: Число последовательно включенных троек т 12 3 4 Относительная полоса пропусканвя усилителя 1 0,8) 0,8 С,76 I I М I I I I I
12 3 Отклонение от резонансное частоти Рис. 288. Частотные характеристики тройкп взчнмно расстроенных каскадов с избыточной расстройкой. За единицу принята полоса пропускания усилителя с плоской характеристикой. Тройка каскадов с избыточной расстройкой. На рис. 288 приведены астотные характеристики тройки каскадов с взаимно расстроенными контурами в зависимости от параметра а =/i,3 -/о1, характеризующего степень расстройки. Если а = 0,43 F, то усилитель имеет плоскую харак-
