ходом из состояния Логический О в состояние логическая 1 выполняет функцию САЗ, переходом из состояния логическйя Ьх в состояние логический О выполняет функцию СА4.

В составной метке, используемой для указания взаимосвязи, первая часть метки обозначает функциональное назначение вывода и (или

£

j или с

Рис, 92

тип взаимосвязи, вторая часть - адрес взаимосвязи. В качестве адреса используют: метку или часть метки вывода, связанного с данным выводом, позволяющую однозначно проследить взаимосвязь (рис. 94,а); условное обозначение функции элемента, с которой связан данный вывод. Например, на рис. 94,6 вывод 1 является счетным входом триггера, вывод 2 - счетным входом счетчика, вывод 5-входом сброса для всего элемента; условное обозначение режима элемента, который определяется данным выводом (рис. 94, в).

Адрес взаимосвязи допускается не указывать при взаимосвязи вывода с функцией эле-мента. Если взаимосвязь между выводами указывается взаимным расположением выводов, их располагают в одной зоне и адреса взаимодействия не указы- Рис. 93 вают.

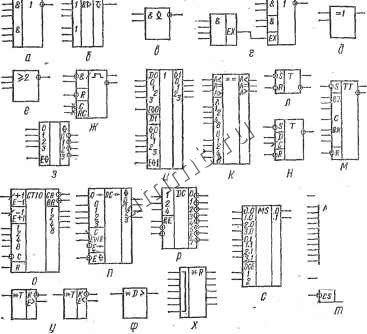

Условные графические обозначения элементов цифровой техники (рис. 95):

а - И-ИЛИ-НЕ - 1; б - ИЛИ-И с мощным открытым эмит-терным выходом (структура NPN);e - И-НЕ с открытым коллектор-



7л i ц

*1т тг

и СТ2 I J


Рис. 94

ным выходом (структура NPN); ~ расширитель И функциональный для расширения по ИЛИ; 5 - двухвходовый элемент (исключающее ИЛИ); е - мажоритарный элемент, выполняющий функцию голосо-




Рис. 95


60°

1 1

1----1

г 0 ~

-J---

.90° ,


НУ-1



вания 2 из 3; ою - одновибратор, имеющий входы Запусю) по схеме И , вход Сброс и выводы для подключения времязадающих элементов С, R; 3- элемент четырехразрядный магистральный с состоянием высокого импеданса; и - элемент четырехразрядный магистральный, имеющий двунаправленные выводы и состояние высокого импеданса; к - схема сравнения двух четырехразрядных чисел; л - /?5-триггер с инверсными входами; лг - /Д-триггер двухступенчатый, с установкой по инверсным входам и S; н - D-триггер с установкой по инверсным входам /? и S, с динамическим входом С, реагирующим на изменение сигнала из состояния логический О в состояние логическая 1 ;о - счетчик реверсивный четырехразрядный двоично-десятичный; п - регистр сдвига четырехразрядный, имеющий выходы с состоянием вы сокого импеданса и динамический вход С, реагирующий на изменение сигнала из состояния логическая 1 в состояние логический О ; р - дешифратор с управлением, преобразующий три разряда двоичного кода в восемь разрядов позиционного кода; с - селектор-мультиплексор двухразрядный, из четырех направлений в одно; т - устройство оперативное запоминающее, статического типа, информационная емкость 2К; у - наборы нелогических элементов транзисторов структуры PNP, NPN соответственно; ф - то же, диодов (прямая полярпость); х - резисторов (часть выводов объединена).

Прочие обозначения в схемах (рис. 96):

1 - передача потока электромагнитной энергии, электрического сигнала, тока (ГОСТ 2.721-74): а - в одном направлении; б - в обоих направлениях неодновременно; е - в обоих направлениях одновременно; 2 - экранирование (СТ СЭВ 141-74): а - общее обозначение; б - электростатическое; в - электромагнитное; г- экранирование группы элементов; д - экранирование группы линий электрической связи; 3 - заземление (СТ СЭВ 141-74): а - общее обозначение; б - заземление бесшумовое; в - защитное; 4 - электрическое соединение с корпусом машины, прибора (ГОСТ 2.751-73);

5 - повреждение изоляции (ГОСТ 2.751-73): а - между проводами;

6 - между проводом й корпусом (пробой на корпус); в - между проводом и землей (пробой на землю); 6 - постоянный магнит (СТ СЭВ 141-74). При указании полярности магнита обозначают только северный полюс. .
