При выполнении схемы на нескольких листах линии, переходящие из одного листа на другой, обрывают за пределами изображения схемы. Рядом с обрывом линий указывают обозначение или наименование, присвоенное данной линии (номер провода, наименование сигнала и т. д.), а в круглых скобках - номер листа, на который переходит линия, например А125(4) - линия с условным обозначением А125 переходит на лист 4. Допускается к номеру листа добавлять после знака дробной черты обозначение зоны, в которой находится продолжение линии, например А125 (4/Е5) - линия с условным обозначением А125 переходит на лист 4 в зону Е5.

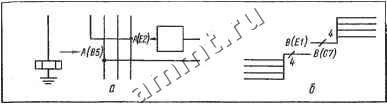

Рис. 9

-ВКЛ.-Ш---

-f-*30V

7. ТЕКСТОВАЯ ИНФОРМАЦИЯ

При необходимости на схеме помещают следующие данные: наименования или характеристики электрических сигналов; обозначения элехсгрических цепей; технические характеристики объерта, приведенные в виде текста, таблиц, диаграмм и т. п. Расположение и формы записи текстовых данных на схемах устанавливает СТ СЭВ 158-75, а содержание и назначение определяются типом схемы и устанавливаются в правилах выполнения схем соответствующих типов.

Текстовые данные могут располагаться: рядом с графическими обозначениями или внутри них; рядом с линиями, в разрыве линий или в конце линий; на свободном поле схемы.

В зависимости от назначения текстовые данные на схеме имеют следующие формы записи: условные буквенно-цифровые обозначения (номера цепей, обозначения электрических контактов, элементов и т. п.); наименования (наименования сигналов, функциональных групп и т. п.); сплошной текст (технические требования, пояснения и т. п.); текст, разбитый на графы (например, таблицы коммутации многопозиционных пере-1 1ючателей); таблицы, в которых сочетаются текст и графические обозначения (например, таблицы использования контактов реле).

Текстовые данные, относящиеся к линиям, ориентируют параллельно их горизонтальным участкам (рис. 10,й); при большой плотности схемы допускается вертикальная ориентация данных (рис. 10,6).

Таблицы, помещаемые на свободном поле схемы, должны иметь наименования, раскрывающие их содержание, например: Таблица коммутации переключателей.

Рис. 10

Ёсе надписи йа схемах выполняют Чертежным шрифтом по ГОСТ 2.304-81. Допускается на одной схеме Ддя выделения различны категорий данных применять шрифты разных размеров, например условные буквенно-цифровые обозначения, квалифицирующие символы графических обозначений, заголовки таблиц можно выполнять шрифтом большего размера в отличие от других текстовых данных.

Надписи, предназначенные для нанесения на самом изделии, помещают в кавычках возле соответствующего графического обозначения элемента.

Тип условного обозначения

Квалифицирующий символ

8. БУКВЕННО-ЦИФРОВЫЕ ОБОЗНАЧЕНИЯ В СХЕМАХ

Предназначены для записи в сокращенной форме сведений об элементах, устройствах и функциональных Группах в документации на объект или нанесения непосредственно на объект, если это предусмотрено в его конструкции. Обозначения элементов и функциональных групп должны быть одинаковыми на всех документах в комплекте документации на объект, т. е. должна обе;печиваться взаимосвязь документов в комплекте.

Типы условных буквенно-цифровых обозначений элементов, устройств и функциональных групп, а также правила их построения устанавливает ГОСТ 2.710-81 (СТ СЭВ 2182-80).

В зависимости от назначение и xapaKTejja передаваемой информации установлены следующие типы обозначений (табл. 3):

высшего уровня (уст-Табтца d ройство, функциональная группа) - дополнительное обозначение, указывающее более крупную часть объекта, в которую входит данная часть объекта;

конструктивного расположения (конструктивное обозначение) - дополнительное обозначение, указывающее место распо-лойения части объекта в конструкции. Предназначено jjflH связи схемы с конструкцией объекта;

элемента (позиционное обозначение)-обязательное обозначение, присваиваемое каждой части объекта и содержащее информацию о виде части объекту, ее номер и указание о функции данной части в объекте;

электрического контакта - дополнителЫ}ое обозначение, содержащее информацию о контакте данной части объекта;

адресное- дополнительное обозначение, сздержащее информацию о части объекта, сопрягаемой с данной, или о расположении на схеме данной части объекта.

Допускается применять не установленные Стандартом обозначения. Содержание и способ записи таких обозначений поясняют на поле схемы. В зависимости от полноты передаваемой информации буквенно-цифровое обозначение имеет простую (в виде обозначений отдельных типов) или сложную (составные обозначения) структуры.

Высшего уровня:

устройство

функциональная

группа Конструктивное Позиционное мента)

Электрического такта Адресное

(эле-

кон-

=?= или ft

( ) (заключают в круглые скобки)

Правила построения условных обозначений. Для построения обозначений используют прописные буквы латинского -алфавита, арабские цифры, а также квалифицирующие символы, приведенные в табл. 3. .

Обозначение записывают в виде последовательности букв, Ц1?фр и знаков в одну строку без пробелов. Количество знаков в обозначении стандартом не устанавливается. Соседние группы в условном обозначении, имеющие самостоятельное смысловое значение, разделяют чередованием буквы и цифры (КС25, К2, 25КС) или точкой, если группы состоят только из букв или только из цифр (КС. А, 2,25). Допускается разделять точкой также самостоятельные смысловые группы, состоящие из букв и цифр (01.А. 113.12).

Цифровую часть, представляющую собой порядковый номер, разрешается записывать с одинаковым количеством разрядов, заполняя старшие разряды нулями, например, А02, А09, ...,А25.

Составное обозначение образуется последовательной записью обозначений различных типов. Перед каждым условным обозначением, входящим в составное, должен быть указан квалифицирующий символ Всоответствии с табл. 4. Квалифицирующий символ можно не указывать, если тнп обозначения однозначно установлен в документации. Структура составного обозначения в общем виде представлена в табл. 4.

Таблица 4

Обозначение высшего уровня		Конструктивное обозиаче-нне	Обозначение элемента			Обозначение контакта	-Адресное обозначение
Устройство	Функциональная группа			Номер	Функция
1 1 II =NANA + NANA + NANA - А N 1 1 II Дополнительная часть Обязательная часть					А; NANA; Дополнительная	: NANA	(NANA)

А - обозначение из одной или нескольких букв; N- обозначение из одной или нескольких цифр; NANA - любая комбинация цифр и букв; ; NANA t - дополнительная часть, уточняющая функцию.

Составное обозначение должно передавать комплексную информацию о той части объекта, обозначение которой указано последним, например: = А12 =?fc Т8 + 204 - К4Н : 12 (201.6 -\- \Ъ : 2) - контакт 12 сигнального реле К4, которое расположено на месте 204 в функциональной группе ТВ, входящей в устройство А12, соединен с контактом 2, расположенным на месте 15 н изображенным на шестом листе принципиальной схемы (201).

Порядок записи обозначения высшего уровня (устройство или функциональная группа) и конструктивного определяется порядком вхождения данной части объекта в соответствующие части объекта, например: Ф Т1=А2-R5 - резистор R5 входит в состав устройства А2, входящего в функциональную группу Т1;--5.24=А2+В4-R5- резистор R5 находится в ячейке В4 и входит в устройство А2, расположенное на раме 24 в стойке 5.

Обозначение высшего уровня строят из комбинации букв и цифр. Для устройств используют обозначение типа устройства, присвоенное ему в документации, на основании которой оно применено, или буквенно-цифровое обозначение, начинающееся с буквы А , присвоенное устройству на схеме объекта, например, =А23, =АС16.
