вающий позже по отношению к другим контактам группы (замыкающий и размыкающий); 4 - контакт с замедлителем: а - замыкающий с замедлителем, действующим при срабатывании; б - при возврате; в - при срабатывании и возврате; г - размыкающий с замедлителем, действующим при срабатывании; д - при возврате; е - при срабатывании и возврате; ж - обозначение замедлителя (допускается изображать с противоположной стороны обозначения подвижного контакта); 5 - контакт (замыкающий и размыкающий): а - без самовозврата; б - с самовозвратом; 6 - контакт для коммутации сильно-

Ч- III vx


Рис. 45

точной цепи: а - замыкающий; б - размыкающий; в - замыкающий дугогасительный; г - размыкающий дугогасительный; 7 - контакт: а - разъединителя; б - выключателя-разъединителя; в-с автоматическим возвратом при перегрузке; г - с механической связью (замыкающий и размыкающий); д- чувствительный к температуре (тер-моконтакт - замыкающий и размыкающий); е - электротеплового реле при разнесенном способе изображения реле.

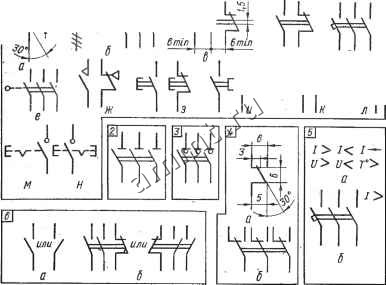

Двухпозиционные коммутационные устройства (рис. 45): 1 - выключатель: а - однополюсный; б - трехполюсный; в - трехполюсный с двумя замыкающими и одним размыкающим контактами; г - двухполюсный, замыкающий одну цепь раньше размыкания другой; д - трехполюсный с автоматическим возвратом; е - путевой трехполюсный; ж - однополюсный с самовозвратом (замыкающий и размыкающий); s - кнопочный нажимной (с замыкающим и размыкающим контактами); й - кнопочный вытяжной (с замыкающим и размыкающим контактами); к - кнопочный поворотный (с замыкающим и размыкающим контактами); л - кнопочный без самовозврата нажимной (с возвратом посредством вытягивания кнопки); ж посред-



ством вторичного нажатия кнопки; н - посредством отдельного привода (специальной кнопки); 2 - разъединитель трехполюсный;,? - выключатель-разъединитель трехполюсный; 4 - переключатель; а - однополюсный; б - трехполюсный; 5 -- знаки, используемые для указания величины, при изменении которой происходит возврат: а - знаки проставляют около обозначения выключателя; б - выключатель трехполюсный автоматический максимального тока.

Допускается условные графические обозначения коммутационных устройств выполнять в зеркальном изображении (рис. 6,а,б).

Многопозиционные коммутационные устройства (рис. 46):

1 - переключатели однополюсные многопозиционные: р. -4-позиционный, не коммутирующий электрическую цепь в третьей позиции; б - с безобрывным переключением; в - многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции; г - с подвижным контактом, замыкающим три цепи, исключая одну промежуточную; д - с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции; е - с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию; 2 - переключатель двухполюсный многопозиционный: а - 4-позици- , онный, общее обозначение; б - 6-позиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый позже соответствующих контактов нижнего полюса; в - 3-позиционный с нейтральным положением; а - 3-позиционный с самовозвратом в нейтральное положение; 3- переключатель многопозиционный независимых цепей.

Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между лобой, обозначают короткими штрихами, как показано для 6-позиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующую одну и ту же цепь в четвертой и шестой позициях (1,ж).

Если необходимо указать ограничение движения привода переключателя, то применяют диаграмму положения <4): а - привод обеспечивает переход подвижного контакта от позиции один к позиции четыре и обратно; б - переход подвижного контакта от позиции один к позиции четыре и далее в позицию один (обратное движение возможно только от позиции три к позиции один); в - диаграмма положения, связанная с подвижным контактом переключателя линией механической связи.

Переключатели со сложной коммутацией изображают на схеме одним из следующих способов (5): а~ первый способ - переключатель изображают в виде условного обозначения, таблицу замыкания контактов помещают на поле схемы; б - второй способ; в - третий способ (точка указывает позицию замыкания соответствующего контакта).

Реле (рис. 47):

1 - реле электрическое: а - с замыкающим, размыкающим и переключающим контактами; б - с замыкающими контактами, один из которых срабатывает раньше других; 2 - реле поляризованное: а - на одно направление тока в обмотке с самовозвратом; б - на одно направление тока в обмотке без самовозврата; в - на оба направления тока в оймотке с нейтральным положением; 3 - реле электротепловое без самовозврата, с возвратом нажатием кнопки. Контакт, отмеченный точкой, замыкается при приложении напряжения постоянного тока, положительный полюс которого подан к выводу, отмеченному точкой.

Контактные соединения (рис. 48):

/ - контакт контактного соединения: а - разъемного соединения (штырь и гнездо); б-разборного соединения; е - неразборного соединения; .2 - контакт скользящий: а - по линейной токопроводящей по-



т] Зщп 3/nw 3min

I U I LI I

М М I

I 1> <1 fc> <1



Рис. 46
