ответвление; если группа имеет не более четырех линий, допускается обозначение наклонными штрихами, количество которых соответствует количеству линий в группе (например, д - две или три линии), а при большем числе линий наносят одни штрих с указанием количества линий (см. рис. 4,6). При многолииейном изображении для облегчения Поиска линий допускается разбивать группу линий на подгруппы при помощи интервалов (рис. 4,е). При этом в каждой подгруппе должно быть одинаковое количество линий, крайняя подгруппа может иметь меньшее количество линий. При многолипейном изображении группы линий, имеющих ответвления, допускается все линии выполнять в виде отрезков одинаковой длины; 5 - линии электрической связи, осуществленные кабелем: а - двухжильным; б - многожильным (семь жил); е - четыре липни из группы осуществлены многожильным кабелем; 6 - линии электрической связи скрученными проводами: а - двумя проводами (витая пара); б - шестью проводами; в - четыре линии из группы скрученными проводами; 7 - линия связи гибким проводом.

Экранирование (рис. 41): 1 - линия электрической связи (провод, кабель экранированные): а - общее обозначение (допускается обозначение экранирования показывать не по всей длине, а на отдельных участках); б - частично экранированный; в - линия связи, экранированная с ответвлениями; е - с ответвлениями от экрана; д - провод (кабель) экранированный с отводом на землю от конца экрана; е - то же, от промежуточной точки экрана; 2 ~ группа линий электрической связи, имеющих общее функциональное назначение: а - каждая линия в группе п = = 5 экранирована; б - каждая линия в группе п = 8 экранирована и имеет ответвления; в - группа линий в общем экране; г - четыре линии в группе находятся в общем экране; д - соединение экрана с корпусом или землей; 3 - кабель коаксиальный: а - общее обозначение; б - экранированный; в - соединен с корпусом; г - заземлен. Если коаксиальная структура не продолжается, то используют обозначение. Касательная к окружности направлена в сторону изображения коаксиальной структуры.

14. РАЗРЯДНИКИ И ПРЕДОХРАНИТЕЛИ ГОСТ 2.727-68 1СТ СЭВ 862-781

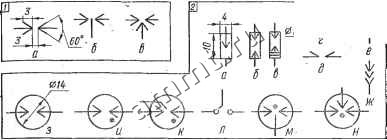

Обозначение разрядников (рис. 42):

i- промежуток искрово.й : а -двухэлектродный; б - двух-электродный симметричный; е - трехэлектродный; 2 - разрядник: а - общее обозначение; б - трубчатый; в - вентильный и магнито-вентильный; г - шаровой; д - роговой; е - угольный; ж - электрохимический; 3 - вакуумный; и - ионный двухэлектродный с газовым наполнением; тс - ионный управляемый; л - шаровой с зажигающим электродом; м - симметричный с газовым наполнением; к - трехэлектродный с газовым наполнением; 5- разрядник высокочастотный узкополосный: а - с внешним резонатором; б - с внутренним резонатором; е-перенастраиваемый внешним резонатором (перестройка за счет изменения размера разрядного промежутка); г - перестройка резонатором; 4 - включение узкополосных разрядников в волновод: а - через отверстие связи; б - через петлю связи; 5-разрядник высокочастотный широкополосный: а-защиты приемника; б-блокировки передатчика; е - предварительной защиты приемника; 6 - разрядник сдвоенный: а - защиты приемника; б - блокировки передатчика.

Рис. 42

Рис 43

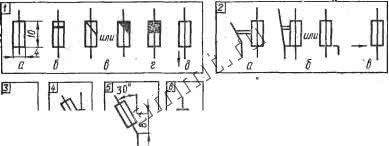

Допускается обозначения (2, 5, е, ж) заключать в прямоугольник. При обозначении перенастраиваемого, разрядника обозначение настройки (стрелку) указывают на изображении того элемента, которым осуществляется настройка. Обозначение предохранителей (рис. 43):

1 - предохранитель плавкий: а - общее обозначение; б - допускается выделять сторону, которая остается под напряжением; е - инерционный; г - медленнодействующий (тугоплавкий); д -- быстродействующий; 2 - предохранитель с сигнализирующим устройством: с - с самостоятельной цепью сигнализации? б - с общей цепью сигна-

лизации; в - без указания цепи сигнализации; 3 - предохранитель пробивной; 4 - разъединитель-предохранитель; 5 - выключатель-предохранитель; 6 - катушка термическая (предохранительная).

15. КОММУТАЦИОННЫЕ УСТРОЙСТВА И КОНТАКТНЫЕ СОЕДИНЕНИЯ ГОСТ 2.755-74 И СТ СЭВ 287-76

Контакты коммутационных устройств (рис. 44): 1 - контакт коммутационного устройства: а - замыкающий; б - размыкающий; в - переключающий; г - переключающий без размыкания цепи; д - переключающий со средним положением; е - с двой-

1] 60° 60°

а В

д и д е ш

д В

т°\т°

а д В

рис. 44

ным замыканием; ж - с двойным размыканием; 2 - контакт импульсный: а - замыкающий при срабатывании; б - при возврате; в - при срабатывании и возврате; г - размыкающий при срабатывании; д - при возврат!; е - при срабатывании и возврате; 3 - контакт в контактной группе: а - срабатывающий раньше по отношению к другим контактам группы (замыкающий и размыкающий); б - срабаты-
