или б

->			-е>
		£.	-121

-ггт

-<

-<

верхности; б - по нескольким линейным токопроводящим поверхностям; в - по кольцевой токопроводящей поверхности; г - по нескольким кольцевым токопроводя1!цим поверхностям. Соотношение длин проводящих и изолированных участков в обозначении скользящего контакта, а также их количество определяются конструкцией изделия; 3 - соединение контактное разъемное: а, б - четырехпроводное; в, г - штырь или гнездо (цифры внутри прямоугольников соответствуют номерам контактов); д - коаксиальное (высокочастотное); допускается применять обозначения: е - соединение контактное разъемное; ж - соединение контактное разъемное проходное; з - штырь; и - гнездо; к -гнездо проходное; л -соединение контактное разъемное коаксиальное проходное; м - тройник коаксиальный; 4 - перемычки: а - контактная ; б - коммутационная на размыкание; в - с выведенным штырем; г - с выведенным гнездом; д - на переключение; 5 - колодка зажимов: а - общее обозначение; б - колодка с разборными контактами; в - с разборными и неразборными контактами; 6 - вставка-переключатель.

16. ВОСПРИНИМАЮЩАЯ ЧАСТЬ ЭЛЕКТРОМЕХАНИЧЕСКИХ УСТРОЙСТВ

ГОСТ 2.7S6-76 {СТ СЭВ 712-771

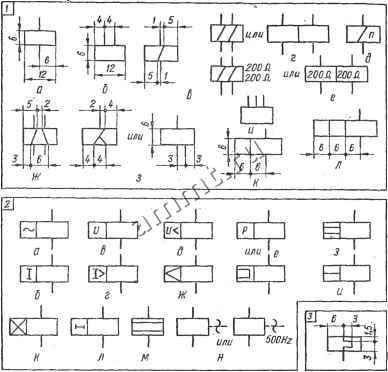

Обозначение воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, магнитных пускателей, контакторов, электромагнитов) (рис 49):

1 - катушка электромеханического устройства: а - общее обозначение; б-выводы катушки допускается изображать с одной стороны прямоугольника; е - с одной обмоткой; г - с двумя обмотками; д-с п обмотками; е - допускается указывать величины, характеризующие обмотку; ж - с двумя встречными обмотками; s - с одним отводом; и - трехфазного тока; к, л -.с одним или двумя дополнительными графическими полями для указания уточняющих данных устрой- ства; 2 - катушка с дополнительным графическим полем: а - с указанием рода тока (переменный); б - вида обмотки (обмотка тока); в - обмотка напряжения ; г - обмотка максимального тока; д - обмотка минимального напряжения; е - катушка поляризованного устройства; ж - катушка электромеханического устройства, имеющего механическую блокировку; S - работающего с ускорением прн срабатывании; и - работающего с ускорением при срабатывании и отпускании; к - работающего с замедлением при срабатывании; л ~ работающего с замедлением при срабатывании и отпускании; ж - не чувствительного к переменному току; н - работающего с механическим резонансом; 3 - воспринимающая часть электротеплового реле.

Допускается рядом с обозначением катушки электромеханического устройства указывать временные характеристики устройства (рис. 2, з-л) и резонансную частоту (рис. 2,н).

17. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ТОСТ 2.722-68 {СТ СЭВ 655-77J

ГОСТ устанавливает два способа построения изображений: упрощенный многолииейный (форма I) и развернутый (форма 2). Обозначения электрических машин состоят из обозначений элементов.

Элементы электрических машин (рис. 50):

1 - обмотки: а - общее обозначение; б - обмотка параллельного. Возбуждения; в - последовательного возбуждения; г - компенсационная; д - вспомогательного полюса; 2 - статор (общее обозначение);

Рис 49

и н

ъ 6

Рис. ЬО
