(например, регулируемые элементы, контрольные гнезда и т.д.), должны быть помещены надписи, знаки или графические обозначения, идентичные тем, которые будут нанесены на изделие. Надписи, предназначенные для нанесения на изделие, на схеме Заключают в кавычки.Если элемент, требующий пояснения, изображен разнесенным способом, то поясняющую надпись помещают около составной части элемента или на поле схемы около изображения элемента, выполненного совмещенно.

£

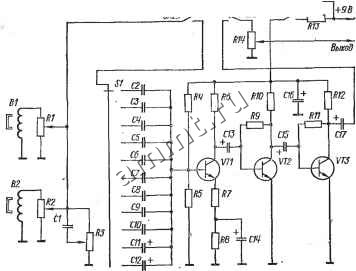

Рис. 19

Позиционные обозначения элементов. Всем изображенным на схеме элементам и устройствам в пределах объекта присваиваются условные буквенно-цифровые позиционные обозначения.

Порядковые номера элементам и устройствам присваивают, начиная с единицы для элементов или устройств одного вида в соответствии с последовательностью их расположения на схеме сверху вниз в направлении слева направо, например R1, R2, ...,С1, С2 (рис. 19). Буквы и цифры позиционного обозначения выполняют чертежным шрифтом одного размера. Последовательность присвоения порядковых номеров может быть нарушена в зависимости от размещения элементов в объекте, направления прохождения сигналов или функциональной последовательности процесса, а также при внесении в схему изменений. Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями элементов и устройств по возможности с правой стороны или над ними.

На схемах с устройствами функционального назначения, каждое из которых выделяют штрихпунктирными линиями и надписывают, позиционные обозначения элементов присваивают в пределах каждого устройства по правилам, изложенным выше. Элементам, не входящим в устройство, позиционные обозначения присваивают после элементов, входящих в устройство. При наличии в объекте нескольких одинаковых функциональных групп, например А1, А2 (рис. 20,а), позиционные обозначения элементов, присвоенные в одной из групп, повторяют во всех последующих группах. При разнесенном способе изображе-

/13.2

ния позиционные обозначения проставляют около каждой составной части элемента или устройства (рис.. 20,6).

Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа от позиционного обозначения (или под позиционным обозначением) каждой составной части элемента или устройства разрешается указывать в скобках обозначения зон или номера строк, в которых расположены все остальные составные части этого элемента или устройства.

При разнесенном способе изображения элементов, входящих в устройство или функциональную группу, в состав позиционных обозначений этих элементов

должно входить СООТВеТ- *jLjr-------I +г7В А31

ственно позиционное обозначение данного устройства или функциональной группы, напри-- мер, =АЗ-С5 - конденсатор С5, входящий в устройство A3 или =7Т1 - С5 - конденсатор С5, входящий в функциональную группу Т1. При однолинейном изображении схемы около условного графического сбозначения, заменяющего условные сбозначения нескольких одинаковых элементов, указывают позиционные обозначения всех -заменяемых элементов, например, S1 ... S3 (см. рис. 18,б).Если одинаковые элементы находятся не во всех цепях, изображенных однолинейно, то справа от позиционного обозначения или под ним в квадратных скобках указывают обозначения цепей, содержащих эти элементы, например элементы А1, С1 (см. рис. 18,6).

Если взамен условных графичестх обозначений входных и выходных элементов изделия помещены таблицы, то каждой таблице присваивают позиционные обозначения замененного элемента.

Перечень элементов. Данные об элементах и устройствах, изо- браженных на схеме объекта, записывают в перечень или помещают рядом с элементами на свободном поле схемы. Связь между условными графическими обозначениями и перечнем элементов осуществляется через позиционные обозначения. Перечень помещают на первом листе схемы или выполняют в виде самостоятельного докумен-а на листе формата А4 с основной надписью для текстовых документов по фор-. ме 2 или 2а ГОСТ 2.104-68 (СТ СЭВ 140-74, СТ СЭВ 365-76). В ос-I нов ной надписи перечня под наименованием изделия, для которого со- ставлен перечень, делают запись Перечень элементов шрифтом на один-два размера меньшим того, каким записано наименование изделия. В соответствующей графе основной надписи указывают шифр П перечня и шифр схемы, например П201 - перечень принципиальной схемы.

Перечень элементов оформляют в виде таблицы, заполняемой сверху вниз. При размещении перечня на первом листе схемы его располагают над основной надписью на расстоянии не менее 12 мм от нее.

Рис. 20

2 5-1508

		Поз. обознач.	Наименование	Кол.	примечание
			185

Продолжение перечня помещают слева от основной надписи, повторяя головку таблицы. В графах перечня указывают следующие данные:

в графе Поз. обознач. - позиционное обозначение элемента, устройства или функциональной группы;

в графе Наименование - наименование элемента (устройства) в соответствии с документом, на основании которого он применен, и обозначение этого документа (основной конструкторский документ, ГОСТ. ТУ);

в графе Кол. - количество одинаковых элементов;

в графе Примечание - технические данные элемента, не содержащиеся в его наименовании.

При разбивке поля схемы на зоны перечень элементов дополняют графой Зона , указывая в ней обозначения зоны или номер строки

		Зона	Поз. обознач.	Наименование	Кол.	Примечание
						->-

(при строчном способе выполнения схем), в которой расположен элемент (устройство). Допускается вводить в перечень дополнительные графы, если они не дублируют сведений в основных графах.

Порядок записи элементов в перечень следующий.

Элементы записывают по группам (видам) в алфавитном порядке буквенных позиционных обозначений. Если на схеме применяют позиционные обозначения из букв латинского н русского алфавитов, то в перечень вначале записывают элементы с позиционными обозначениями, составленными из букв латинского алфавита, а затем - из букв русского алфавита. В пределах каждой группы элементы располагают в порядке возрастания номеров. Для внесения изменений рекомендуется оставлять несколько незаполненных строк между отдельными группами элементов или между элементами в большой группе. Для сокращения печ я допускается однотипные элементы с одинаковыми
