				-1 w 1-	-1 1-	-4 - 1-
			L S
				-1 11 1-	-1 V h-

1 2rmn	3...6 ,-
	Б 1 1

5 -йо

Уехр м

- { или

-1 1-
	6

0,125 Вт; е - 0,25 Вт; д - 0,5 Вт; е - 1 Вт; ок - 2 Вт; з - 5 Вт;

2 - резистор постоянный с дополнительными отводами: а - одним симметричным; б - одним несимметричным; в - двумя; г - при двух дополнительных отводах и более длинную сторону обозначения увеличивают, например, г - резистор с шестью отводами; 3 - Шунт измерительный; 4 - резистор переменный: а - общее обозначение; б - с разомкнутой позицией и ступенчатым регулированием; в - при реостатном включении допускается обозначение; г - с нелинейным регулированием; д - с дополнительными отводами; е - с несколькими подвижными контактами, например с двуья механически ие связанными; ж - механически связанными; в - сдвоенный резистор; обозначение с указанием регулирования: и - плавное; к - ступенчатое; л - с логарифмической Характеристикой; м - с экспоненциальной характеристикой; н - регулирование с помощью двигателя; 5 -резистор переменный с замыкающим контактом, изображенный: а - совмещенно; б - разнесенно; 6 - резистор подстроечный (а); б - подстроечный в реостатном включении; в - переменный с подстройкой; 7 - тензорезистор: а - линейный; б - нелинейный; 8 - терморезистор (термистор): а - прямого подогрева с положительным температурным коэффициентом; б - с отрицательным температурным коэффициентом! е - косвенного подогрева; 9 - варистор.

В переменных резисторах стрелка обозначает подвижный контакт. В обозначениях этих резисторов неиспользуемый вывод допускается не изображать. В обозначениях переменных резисторов с замыкающим контактом (5) точка указывает положение подвижного контакта, в котором происходит срабатывание замыкающего контакта. Замыкание происходит при движении от точки, размыкание - наоборот.

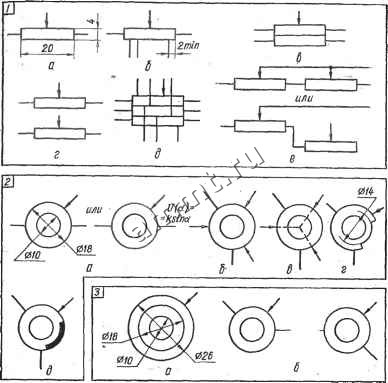

Функциональные потенциометры (рис. 59):

1 - потенц.нометр функциональный: а - однообмоточный; б - с дополнительными тремя отводами; в - двухобмоточный, изображенный совмещенно; е - то же, разнесенно; д - трехобмоточный с дополнительными отводами от каждой обмотки, иаображенный совмещенно; е- при разнесенном изображении многообмоточных потенциометров подвижный контакт показывают на каждой обмотке, а линию электрической связи, изображающую цепь подвижного контакта, изображают только на одной из обмоток (для двухобмоточного потенциометра с последовательным соединением обмоток). Это же относится И к кольцевым потенциометрам; 2 - потенциометр функциональный кольцевой замкнуты-й однообмоточный: а - с одним подвижным контактом и двумя отводами; б - с тремя подвижными контактами, механически не связанными; в - то же, механически связанными; е - с изолированным участком; д - с короткозамкнутый участком; 3 - потенциометр функциональный кольцевой замкнутый двухобмоточный: а - с двумя отводами от каждой обмотки, изображенный совмещенно; б - то же, разнесенно.

Функциональные потенциометры предназначены для генерирования нелинейных непериодических функций, а кольцевые замкнутые потенциометры - для циклического генерирования нелинейных функций. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, синусный потенциометр (рис. 2 а). Линии, изображающие дополнительные отводы (рис. 1,6), должны делить длинную сторону на отрезки, пропорциональные линейным (или угловым) размер-амсо-ответствующих участков потенциометра.

В многообмоточных потенциометрах подвижный контакт электрически контактирует со всеми обмотками. Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механи-

ческн связанными контактами, размеры и расположение секторов изолированных или короткозамкиутых участков) должны приблизительно соответствовать угловым размерам в конструкции потенциометров. Обозначение конденсаторов (рис. 60):

1 - конденсатор постоянной емкости: а - общее изображение; б - с обозначенным внешним элетсгродом; в - элетсгролитический по-

Рис. 59

ляризованный: г - неполяризованный; д - с тремя выводами, изображенный совмещенно; е - то же, разнесеино; ж - проходной; s - опорный (нижняя обкладка соединена с корпусом прибора); и - с последовательным собственным резистором; к -[в экранирующем корпусе, с обкладкой, соединенной с корпусом; л -. с выводом от корпуса; ж - широкополосный; н - помехоподавляющий; 2 - конденсатор переменной емкости: а - общее обозначение; б - трехсекционный; в - подстроечный; г - дифференциальный; 3 - двухстаторный; е - с подвижной обкладкой (ротором); 5 - вариконд; 4 - фазовращатель емкостный.

В обозначении проходного конденсатора (1,ж) дуга обозначает обкладку или корпус, а в обозначении конденсаторов переменной емкости в виде дуги изображают подвижную обкладку,
