предварительным подогревом, с постоянным магнитом, соединение с волноводными входом и выходом через отверстие связи (полное и упрощенное обозначение); 11- лампа обратной волны 0-типа (полное и упрощенное обозначения): а - с фокусировкой постоянным магнитом, сое-

Рис. 73

динение с волноводными входом и выходом через отверстие связи; б - с электромагнитной фокусировкой, соединение с волноводным выходом через отверстие связи; в - с электромагнитной фокусировкой, соединение с коаксиальным выходом через петлю связи; 12 - лампа обратной волиы М-типа (полное и упрощенное обозначения): а - с эмиттирующим основанием, с предварительным подогревом, с постоянным магнитом, соединение с волноводными входом и выходом через отверстие связи; б- с неэмиттирующим основанием, с постоян-

ным магнитом, соединение с волноводным выходом через отверстие связи; 13 - лампа обратной волны (настраиваемый напряжением магнетрон) с постоянным магнитом, с замкнутой замедляющей системой, соединение с волноводным выходом через отверстие связи; 14 - лампа параметрическая с квадрупольным резонатором с электромагнитной фокусировкой и двумя парами пластин на входе и выходе.

Схема радиоприемника (фрагмент) иа электронной лампе - пентоде показана в приложении на рис. П8.

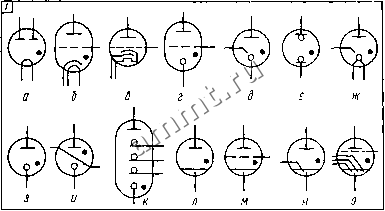

Ионные приборы (рис. 73):

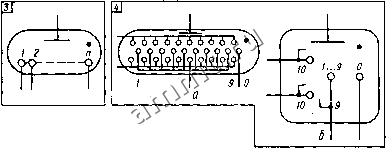

1 - газотрон: а - с двумя анодами; б - тиратрон; в - таси-трон; г - тлеющего разряда; 5 - тригатрон с холодным (твердым) катодом; е - лампа тлеющего разряда (неоновая); ж - лампа триг-герная с ионно-подогретым катодом и дополнительным подогревом; 3 -- стабилитрон; и - стабилитрон с защитной перемычкой; к - стабилитрон многоэлектродный; л - вентиль ртутный (допускается знак ионного наполнителя не указывать); м ~ вентиль ртутный управляемый; н - игнитрон; о - игнитрон управляемый с тремя зажигающими электродами; 2 - экситрон: а - шестианодный со вспомогательным анодом; б-упрощенное обозначение; в - управляемый со вспомогательным анодом; г-управляемый шестианодный с двумя вспомогательными анодами; 3 - индикатор тлеющего разряда (знаковый); 4, а - декатрон коммутаторный; б упрощенное обозначение.

i

I i f? °i

[> i П		tint	>
		5

Рис. 74

Соответствующие буквы и знаки в обозначении индикатора допускается проставлять над изображением каждого катода. Электронно-лучевые приборы (рис. 74):

1 - трубка электронно-лучевая с электростатической фокуси-ровйой и электростатическим отклонением: а - двуханодная ; б - треханодная; в - пятианодная; г - с электростатической фокусировкой и электромагнитным отклонением в двух взаимно перпендикулярных направлениях (кинескоп); д - упрощенное обозначение; 2 - трубка осциллографическая: а - с электростатической фокусировкой и радиальным электростатическим отклонением при помощи коаксиальных конусов; б - с электростатической фокусировкой и радиальным электростатическим отклонением при помощи штыря; в - двух-лучевая с электростатической фокусировкой и электростатическим отклонением; г - то же, трехлучевая; д - упрощенное обозначение трехлучевой; е -с электростатической фокусировкой и электромагнитным радиальным отклонением; эж - то же с отклонением в двух взаимно перпендикулярных направлениях; э - упрощенное обозначение; 3 - скиатрон: а - с внешним обесцвечиванием экрана; б - с внешним обесцвечиванием экрана пропусканием тока; в - с внутренним обесцвечиванием экрана; 4 - иконоскоп; 5 - супериконоскоп; 6 - суперортикон; 7 - видикон: а - с двумя анодами; б - упрощенное обозначение; 8 - моноскоп; 9 - трубка запоминающая: dx- с барьерной сеткой; б - упрощенное обозначение; в - с видимым
