/ - фоточувствительные и излучающие приборы: а - фоторезистор; б - дифференциальный фоторезистор; в - фотодиод; г - диодный фототиристор; д - фототранзистор типа PNP; е - солнечный фотоэлемент (знаки полярности допускается не указывать); ж - фотобатарея с п солнечных элементов; з - светодиод; 2 - оптоэлектрон-ные приборы (оптрон): а - диодный, б - тиристорный; в - резис-торный; г - диодный с усилителем, изображенный совмещенно 5 - то же, разнесенно; 3 - датчик Холла.

	Li U

	-I.S

Рис. 69

Допускается изображать оптоэлектронные приборы разнесенным способом (2,е). При этом знак оптического взаимодействия должен быть заменен знаками оптического излучения и поглощения. Взаимная ориентация обозначений источника и приемника излучения не устанавливается, а определяется удобством вычерчивания схемы.

При фотоэлектрическом эффекте стрелки должны быть направлены к обозначению прибора - приемника, а при оптическом излучении стрелки направляются от обозначения прибора - излучателя. В полевых транзисторах линия истока должна изображаться на продолжении линии затвора.

Схема микрокалькулятора на оптоэлектронных тнристорных приборах показана в приложении на рис. П7.

Размеры условных графических обозначений полупроводниковых приборов (рис. 69):

Рис. 70

/ - диоды, динисторы, тиристоры,

2 - транзисторы.

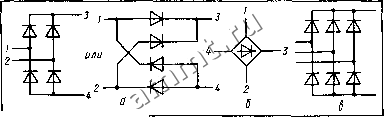

Примеры изображения схем на полупроводниковых диодах (рис. 70):

а - однофазная мостовая выпрямительная схема, развернутое изображение; б - упрощенное (условное графическое обозначение); в - трехфазная мостовая выпрямительная схема; г - диодная матрица.

К выводам 1-2 подключается напряжение переменного тока, выводы 3- 4 - выпрямленное напряжение. Вывод

3 имеет положительную полярность.

24. ЭЛЕКТРОВАКУУМНЫЕ ПРИБОРЫ ГОСТ 2.731-81 (СТ СЭВ 865-781

Электроды (рис. 71):

/ - анод; а - электронной лампы и ионного прибора; б - флюоресцирующий; 8 - рентгеновской трубки вращающийся; г - с использованием вторичной электронной эмиссии; 2 - катод: а - общее обозначение; б - прямого накала или подогреватель катода косвенного накала; в - термокатод косвенного иакала; г - подогреватель с выводом от средней точки; д - косвенного накала при раздельном изображении систем электродов с раздельными подогревателями; е - подогреватель генератора водорода; ж - ионного накала (холодный); з-самокалящийся; и-холодный с дополнительным подогревом; к - фото; л- жидкий; 3 - другие электроды: а - сетка с использованием вторичной эмиссии, изображенная с баллоном; б - сетка ионно-диффузионная; в - управляющий электрод (модулятор); г - фокусирующий электрод с диафрагмой или лучеобразующая пластина; д - фокусирующий цилиндрический с сеткой; е - миогоапертурный электрод; ж - секционирующий; э - накопительный электрод с фотоэмиссией; и - то же, с вторичной электронной эмиссией; к - то же, с фотопроводимостью; л - электрод электронно-лучевого прибора с длительным послесвечением; м - то же, с длительным послесвечением с проницаемым потенцналоносителем; к - отражательный электрод; о - основание неэмитгирующее, используемое вместе с замкнутой замедляющей системой; п - основание эмиттирующее (стрелка указывает направление потока электронов); р - система замедляющая разомкнутая (стрелка указывает направление потока энергии); с - пушка электронная (допускается применять при упрощенном способе построения обозначений электронных ламп СВЧ); 4 - резонаторы: а - общее обозначение; б - внутренний с волноводным выходом

-J- :j>

a 6 S г

a 5 S

е ж 3 и н

г 5

или Л

5 В

ies id -id iи 1 d

и прямоугольным волноводом; е - внешний с коаксиальным выходом; г - квадрупольный параметрического усилителя; 5 - упрощенное обозначение; 5-катуш-р у ка электромагнитного

отклонения электроннолучевых приборов: а - в двух взаимноперпендикулярных направлениях; б - радиального отклонения.

Условные графические обозначения элементов СВЧ, используемые в обозначениях электровакуумных приборов, должны соответствовать ГОСТ 2.734-68.

Электронные лампы (рис. 72):

/ - диод: а - прямого накала; б - косвенного накала; в - двойной с общим катодом; г - двойной с раздельным катодом косвенного накала; 2 - триод: а - с катодом прямого накала; б- двойной с катодом косвенного накала и со средним выводом от секционированного подогревателя; в - двойной с раздельными катодами с внутренним разделительным экраном и отводом отнего; 3 - многосеточные лампы: а - тетрод с катодом прямого накала; б - пентод с катодом косвенного накала с выводом от каждой сетки; в - пентод с внутренним соедине-
