Jj Полное

Упрощенное

	31 ~

~m m

	1 rm

Cb£]

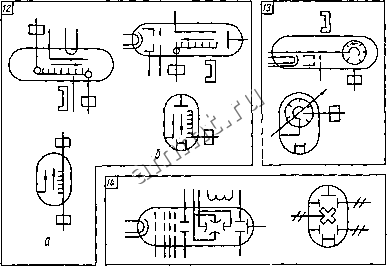

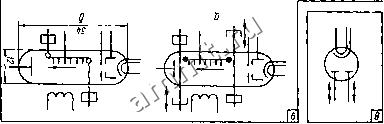

Рис. 72

нием между катодом и аитидииатронной сеткой; г - гептод с катодом прямого накала; 4 - комбинированные лампы: а - триод - двойной диод; б - триод - тройной диод; е - раздельное изображение системы электродов триод - тройной диод; г - триод - пентод; д - гептод - триод; 5 - индикатор электроино-световой; 6 - клистрон (полное и упрощенное обозначения): а - отражательный с внутренним резонатором с коаксиальным выходом; б - отражательный с внешним резонатором с коаксиальным выходом и перестройкой частоты; в - отражательный с внутренним резонатором, с волноводным выходом и перестройкой частоты; г - усилительный с двумя внешними резонаторами, с электромагнитной фокусировкой, с коаксиальным входом с волноводным выходом и перестройкой частоты; 7 - магнетрон: а - ненастраиваемый с постоянным магнитом, соединение с волноводным выходом через отверстие связи; б- настраиваемый с постоянным магнитом, соединение с коаксиальным выходом через петлю связи; 8 - механотрон; 9 - лампа бегущей волны 0-типа: а - с электромагнитной фокусировкой, соединение с волноводным входом и выходом через зоид; б - с электромагнитной фокусировкой, соединение с волноводиыми входом и выходом через отверстие связи; в - с фокусировкой постоянным магнитом, соединение с волноводными входом и выходом через замедляющую систему; г - с фокусировкой постоянным магнитом, соединение с волноводными входом и выходом через отверстия связи с резонаторами; 5 - с фокусировкой периодическими постоянными магнитами, соединение с волноводными входом и выходом через зонд; е - упрощенное обозначение ламп бегущей волны; ж - с электромагнитной фокусировкой, соединение с коаксиальными входом и выходом через петлю связи; з - упрощенное обозначение; 10 - лампа бегущей волны М-типа с неэмиттирующим основанием,
