3 - ротор (общее обозначение): а - короткозамкнутый; б - без обмотки, полый немагнитный или ферромагнитный; в - без обмотки, с явно выраженными полюсами с прорезями по окружности; а - без обмотки, с постоянными магнитами; д - с распределенной трехфазной обмоткой; е - с двумя распределенными самостоятельными обмотками; ж - однофазный или постоянного тока;-з - внешний с коротко-замкнутой распределенной обмоткой; и - с сосредоточенной обмоткой возбуждения с явно выраженными полюсами; к - с распределенной короткозамкнутой или пусковой обмоткой.

Щетки изображаются только при необходимости. Выводы обмоток статора и ротора в обозначениях машин допускается изображать с любой стороны; 4 - щетки: о - на контактном кольце; б - на коллекторе.

Форма 1 Форма 2. форма 1 Форма 2 Форма 1 Форма 2

Форма I

Форма 2

о Форма! о Форма 2

Рис. 5)

Машины постоянного тока (рис. 51):

1 - генератор постоянного тока (общее обозначение); 2 - двигатель постоянного тока (общее обозначение)* 5 - генератор или двигатель постоянного тока с двумя выводами: а-с возбуждением от постоянного магнита; б - с независимым возбуждением; в - с последовательным возбуждением; г - с параллельным возбуждением; д - со смешанным возбуждением; 4-двигатель постоянного тока реверсивный с двумя последовательными обмотками возбуждения; 5 - генератор постоянного тока с двумя выводами, со смешанным возбуждением, с указанием зажимов, щеток и числовых данных.

Машины переменного тока (рис. 52):

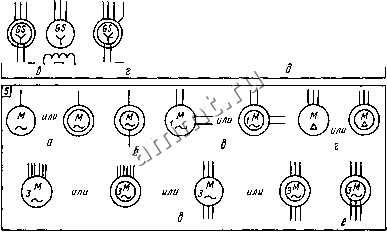

] -генератор переменного тока; 2-двигатель переменного тока; 3 - двигатель коллекторный: а - однофазный последовательного возбуждения; б - однофазный репульсионный; в - трехфазный последовательного возбуждения; г - трехфазный параллельного возбуждения с питанием через ротор с двойным рядом щеток (две окружности, соединенные короткими параллельными линиями, изображают две обмотки одного и того же ротора); 4 - генератор или двигатель синхрон-

ный: а - трехфазный с возбуждением от постоянного магнита; б - однофазный; в - трехфазный с обмотками, соединенными в звезду, с невыведенной нейтралью; г - трехфазный с обмотками, соединенными в звезду, с выведенной нейтралью; трехфазный, оба конца каждой фазы выведены; 5 - двигатель асинхронный: а - с короткозамкнутым

Форма! Форма 2 Форт / l

Форма! Форма 2

Форма 1 Форма 2

Форма! Форма Форма! ФормаZ Форма! Форма2

Форма! Форма2

Рис. 52

ротором; б - с фазным ротором; в - однофазный с короткозамкнутым ротором и с выводами для вспомогательной фазы; г - трехфазный, соединенный в треугольник, с короткозамкнутым ротором; д-трехфазный, с короткозамкнутым ротором, оба конца каждой фазы выведены; е - трехфазный с фазным ротором. Специальные машины (рис. 53) :

1 - преобразователь: а - синхронный (общее обозначение); б - вращающийся преобразователь постоянного тока в постоянный с общим постоянным магнитным полем (вращающийся трансформатор

постоянного тока); в - то же, с общей обмоткой магнитного поля; г - преобразователь синхронный трехфазный с параллельным возбуждением, д - с указанием зажимов, щеток, числовых данных; 2 - сельсин: о - общее обозначение.

Для конкретных типов сельсинов в обозначение на месте.знаков вписывают соответствующий квалифицирующий символ, первая буква которого означает: С - управление, Т - угол поворота, R - решающее устройство; вторая буква: D - дифференциальный, R - при-

Форма! Форма 2

Форма t

Форма 2

380 V /ОООШ

	50Hz
	600 V

380 V

1000JCW 50Hz 600 V

Рис. 53

емник, Т - преобразователь X - датчик , В - с поворотной ста-торной обмоткой, например, б - сельсин-датчик угла поворота.

Пример графического изображения сельсинов в схеме коррекци-онного механизма показан в приложении на рис. П1.

18. КАТУШКИ ИНДУКТИВНОСТИ, ДРОССЕЛИ, ТРАНСФОРМАТОРЫ, АВТОТРАНСФОРМАТОРЫ,

МАГНИТНЫЕ УСИЛИТЕЛИ ГОСТ 2.723-68 СТ СЭВ S69-78)

Обозначения катушек индуктивности, дросселей, трансформаторов, автотрансформаторов и магнитных усилителей составляют из элементов.

Общие обозначения обмоток и магнитопроводов (рис. 54): / - обмотка: а -общее обозначение (количество полуокружностей и направление выводов не устанавливаются); б - управления; S - рабочая; г - магнитного усилителя (начало обмотки обозначают точкой); д - первичная обмотка трансформатора тока; е - обмотка с отводами; ж - со скользящими контактами; 2 - магнитопровод: а - ферромагнитный; б --из немагнитного материала, например, медный (указывают химический символ материала); в - ферромагнитный с воздушным зазором; г - магнитодиэлектрический; д - фер-

1Т0ВЫЙ.

Ферритовый магнитопровод изображают толстой линией (2f>, ЪЬ, ,е b - толщина линии электрической связи). Магнитопровод изобра-ают только при необходимости.

Катушки индуктивности и дроссели (рис. 55): 1 - катушка индуктивности: а - с магнитодиэлектрический маг-1тапроводом; б - с медным магнитопроводом; в - подстраиваемая
