< <r

< <r

< <-

-<

-<4

-o- о-

3 4 б

3 4 6

				1 <J

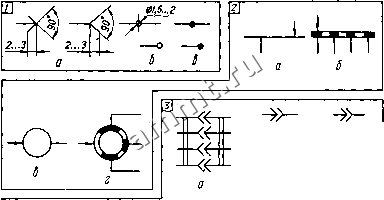

верхности; б - по нескольким линейным токопроводящим поверхностям; в - по кольцевой токопроводящей поверхности; г - по нескольким кольцевым токопроводящим поверхностям Соотношение длин проводящих и изолированных участков в обозначении скользящего контакта, а также их количество определяются конструкцией изделия; 3 - соединение контактное разъемное: а, б - четырехпроводное; в, г - штырь или гнездо (цифры внутри прямоугольников соответствуют номерам контактов); д - коаксиальное (высокочастотное); допускается применять обозначения: е - соединение контактное разъемное; ж - соединение контактное разъемное проходное; з - штырь; и - гнездо; к - гнездо проходное; л - соединение контактное разъемное коаксиальное проходное; м - тройник коаксиальный; 4 - перемычки: а - контактная ; б - коммутационная на размыкание; в - с выведенным штырем; г - с выведенным гнездом; д - на переключение; 5 - колодка зажимов: а - общее обозначение; б - колодка с разборными контактами; в - с разборными и неразборными контактами; 6 - вставка-переключатель,

16. ВОСПРИНИМАЮЩАЯ ЧАСТЬ ЭЛЕКТРОМЕХАНИЧЕСКИХ УСТРОЙСТВ

ГОСТ 2.756-76 1СТ СЭВ 712-77)

Обозначение воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, магнитных пускателей, контакторов, электромагнитов) (рис. 49):

1 - катушка электромеханического устройства: а - общее обозначение; б - выводы катушки допускается изображать с одной стороны прямоугольника; в -с одной обмоткой; г - с двумя обмотками; д - СП обмотками; е - допускается указывать величины, характеризующие обмотку; ж - с двумя встречными обмотками; з - с одним отводом; - трехфазного тока; к, л - содним или двумя дополнительными графическими полями для указания уточняющих данных устройства; 2 - катушка с дополнительным графическим полем: а - с указанием рода тока (переменный); б - вида обмотки (обмотка тока); в - обмотка напряжения; г - обмотка максимального тока; д - обмотка минимального напряжения; е - катушка поляризованного устройства; ж - катушка электромеханического устройства, имеющего механическую блокировку; э - работающего с ускорением при срабатывании; и - работающего с ускорением при срабатывании и отпускании; к - работающего с замедлением при срабатывании; л - работающего с замедлением при срабатывании и отпускании; м - не чувствительного к переменному току; н - работающего с механическим резонансом; 3 - воспринимающая часть электротеплового реле.

Допускается рядом с обозначением катушки электромеханического устройства указывать временные характеристики устройства (рис, 2, а-л) и резонансную частоту (рис. 2,н).

17. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ГОСТ 2.722-68 (СТ СЭВ 655-77)

ГОСТ устанавливает два способа построения изображений: упрощенный многолинейный (форма 1) и развернутый (форма 2). Обозначения электрических машин состоят из обозначений элементов.

Элементы электрических машин (рис. 50):

1 - обмоткиа - общее обозначение; б - обмотка параллельного возбуждения; в - последовательного возбуждения; г - компенсационная; д - вспомогательного полюса; 2 - статор (общее обозначение);

5, 2

I . I

I I f

Рнс 49

111 е

ил(/

	L 1
							Г 1

			или j f
	1>	1 w
5 1

5 е ж

U (J (О)

и н

5 §
