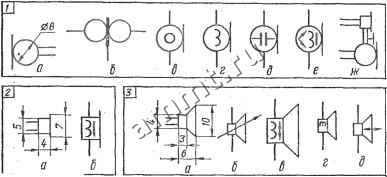

Читальный зал --> Элементы цифровой технологии а - общее обозначение; б - с твердой средой; в - с ртутным наполнением; г - регулируемая. При необходимости над обозначением задержки проставляют время задержки; 4 - линия задержки ультразвуковая с магнитострикционными преобразователями: а - с одним выходом; б - с двумя выходами; 5 - линия задержки с магнитострикционными преобразователями на входе и двух выходах, создающая -JI--lll- 50pS 31 tc 100 JjS Рис. 83 задержки 50 мкс на промежуточном выходе и 100 мкс на конечном выходе, изображенная разнесенным способом: а - вход; б-выход промежуточный; в - выход конечный; б - обозначение линий задержки в структурных и функциональных схемах: а - линия задержки электромагнитная с сосредоточенными параметрами; б - с распределенными параметрами; в-ультразвуковая с магнитострикционными преобразователями на входе и двух выходах, создающая задержки на выходах 50 и 100 мкс; г - ультразвуковая с пьезоэлектрическими преобразователями с ртутным наполнением; д -тоже, с твердой средой. 28. АКУСТИЧЕСКИЕ ПРИБОРЫ ГОСТ 2.741-68 (СТ СЭВ 1983-79 и СТ СЭВ 868-78) Звуковые преобразователи (рис. 84): / - микрофон: а - общее обозначение; б - симметричный; в угольный; г - электродинамический; д- электростатический; е электромагнитный стереофонический; ж- микротелефон с выключением питания микрофона; 2-телефон: а- общее обозначение; б - электромагнитный; 3 - громкоговоритель: а -общее обозначение; б - с регулируемой громкостью; в - .магнитострикционный; г - с подвижной катущкой; д - громкоговоритель-микрофон; 4 - гидрофон (ультразвуковой передатчик-приемник); 5 - ларингофон и остеофон пьезоэлектрические. Двойная стрелка в обозначениях (3,д) и (4) указывает, что прибор приемо- передающи й. Схема с громкоговорителями показана в приложении на рис. ПП. Рис. 84 Рис. 85 Головки (рис. 85): а - общее обозначение; б - записывающая, воспроизводящая и стирающая монофоническая; в - записывающая, воспроизводящая и стирающая стереофоническая; г-механическая воспроизводящая стереофоническая; д - механическая пьезоэлектрическая записывающая; е - магнитная с указанием дорожек; ж- магнитная записы- вающая, воспроизводящая и стирающая стереофоническая; з - оптическая воспроизводящая монофоническая; и -- оптическая записывающая стереофоническая. При изображении оптического прибора (з), поглощающего световую энергию, стррлки должны быть направлены к обозначению прибора, а излучающего световую энергию - от обозначения прибора (и). При изображении записывающего прибора стрелка должна быть направлена от линии электрической связи, я при изображении воспроизводящего прибора - к линии связи; двойная стрелка(б) обозначает записывающий и воспроизводящий прибор. Для прибора, записывающего или воспроизводящего низкие или высокие звуковые частоты, вводится обозначение (к). Схема с изображением механической пьезоэлектрической записывающей головки показана в приложении на рис. П12. , 16 . Рис. 86 Приборы звуковой сигнализации (рис. 86): 1 -звонок электрический: а - общее обозначение; б- постоянного тока; в - переменного тока; г - одноударный (гонг); 2 - зуммер; 5 - сирена электрическая; 4 - гудок, сигнальный рожок; 5 - свисток; 6 - ревун; 7 - трещотка электромагнитная. 29. ЭЛЕМЕНТЫ ЦИФРОВОЙ ТЕХНИКИ Элемент схемы - условное, графическое обозначение (УГО) изделия или части изделия, реализующее функцию или систему функций алгебры логики (например, элемент И, ИЛИ, И-ИЛИ-НЕ, микросхема интегральная, набор элементов). К элементам цифровой техники относят также элементы, не выполняющие функции алгебры логики, но применяемые в логических цепях (генератор, усилитель и т. д.). Метки У Рис. 87 Одозначение дункции элемента Линия obiSoSa Z. Указатели Нети W XXX - П - 1 XXX Рис. 88 В соответствии с ГОСТ 2.743-82 УГО элемента имеет форму прямоугольника и содержит три поля: основное и два дополнительных - левое и правое (рис.87). Дополнительные поля можно разделить горизонтальной чертой на зоны. Внутри УГО помещают следующую информацию: в первой строке основного поля- обозначение выполняемой элементом функции (в Со-
