а S

г д

Однолинейное

Многолинейное

7 у1\г

однолинейное

Многолинейное

MHO п р

1 Г4=

д ~Ь

хэс: >оо<

ф б

D Ф D

о о о о о 6 о

i I I М I I I

Рис. 80

б - с поперечными щелями, питаемая волноводом в центре; в - пазовая; г - кольцевая; д - дисковая; 6 - антенна, питаемая коаксиальной линией: а - биконическая; б - диск-коническая; в - униполярная; г - униполярная с коническим противовесом, д - с радиальным противовесом; 7 - антенна конусная диэлектрическая; 8 -

Рис. 81

антенна спиральная: а - с экраном, питаемая от коаксиальной линии; б - спирально-рупорная; 9 - фильтр поляризационный; 10 - рефлектор; а - стержневой или плоский; б - криволинейный (параболоид, сфера, круговой цилиндр и т. п.); в - уголковый; г - плоско-параболический ( сыр ); И - преобразователь поляризации с.рефлектором: а -плоским; б - криволинейным; 12 - линза двояковыпуклая: а - металлопластинчатая; б - диэлектрическая; 13 -линия поверхностной волны; 14 - покрытие поглощающее.

Обозначение антенны (7) должно воспроизводить внешнюю форму диэлектрического стержня. При построении схем антенных устройств обозначение рефлекторов {10) допускается поворачивать на любой угол.

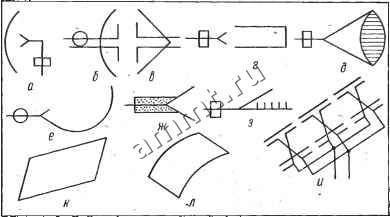

При изображении рефлекторов с частотно-избирательными свойствами допускается указывать диапазон частот, в котором сохраняются его Отражающие свойства. Если необходимо указать тип антенны, обозначение которой не установлено стандартом, допускается наименование типа антенны привести рядом с общим обозначением антенны. Примеры построения обозначений антенн (рис. 81): а - с криволинейным рефлектором и рупорным облучателем; б - то же, и симметричным вибратором; в - с уголковым рефлектором и симметричным вибратором; г - с плоскопараболическим реф. лектором и рупорным облучателем; б - рупорно-линзовая, питаемая прямоугольным волноводом; е - рупорно-параболическая, питаемая круглым волноводом; ж - рупорная с поглощающим покрытием; 3 - линия поверхностной волны (замедляющая структуру) с возбуждающим рупором.

Сложные антенные системы допускается изображать в аксонометрической проекции, например: и - система антенная синфазная; к - плоский рефлектор; л - параболический цилиндр.

Схемы с изображением различных антенн показаны в приложении на рис. П9.

27. ПЬЕЗОЭЛЕКТРИЧёСЕИё и магнитострикционные ЭЛЕМЕНТЫ и линии ЗАДЕРЖКИ ГОСТ 2.736-68 (СТ СЭВ 4075-83J

Элементы пьезоэлектрическ>1е и магнитострикционные (рис. 82): 1 - элемент пьезоэлектрический: а - с двумя; б - с тремя; е - счетырьмя электродами.

Если необходимо показать, что пьезоэлемент находится в вакууме, его обозначение помещают в изображение вакуумного баллона

Рис. 82 .

например: г - пьезоэлектрический вакуумный резонатор с двумя пьезоэлементами; 2 - элементы магнитострикционные: а- однообмоточный; 5 -многообмоточный (трехобмоточный).

Схема блока кварцевых фильтров показана в приложении на рис. П10.

Линии задержки (рис. 83):

1 - линия задержки электромагнитная с сосредоточенными параметрами: а - общее обозначение (знак задержки допускается не указывать); б - многоотводная, например, двухотводная (количество полуокружностей многоотводной линии задержки определяется количеством отводов); в - регулируемая; г-развернутая схема линии задержки (над обозначениями элементов указывается обозначение задержки); 2- линия задержки электромагнитная с распределенными параметрами: а - общее обозначение; б - регулируемая; 3- линия задержки ультразвуковая с пьезоэлектрическими преобразователями:
