изображением; г - упрощенное обозначение; 10 - потенциалрскоп: а - вычитающий; б - упрощенное обозначение; - преобразова-тель электронно-оптический: а - электронный с электронным затвором; б - электронный с электронным затвором и электростатической разверткой изображения; в - электронный с электронным затвором и электромагнитной разверткой изображения;

12 - трохотрон: а - линейный; б - банарный;

Примечание. Приведены стандартизованные упрощенные обозначения только для некоторых электронно-лучевых приборов.

Электровакуумные фотоэлементы (рис. 75):

/ - фотоэлемент: а - электронный; б - ионный; 2 - умножитель фотоэлектронный: а - с одним анодом вторичной эмиссии; б -

Рис. 75

Рис. 76

С пятью анодами вторичной эмиссии; в - с пятью анодами вторичной эмиссии с управляющим электродом. Рентгеновские трубки (рис. 76):

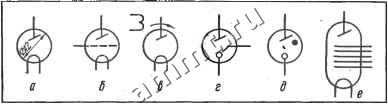

с - рентгеновский диод; б - рентгеновский триод; в - рентгеновская трубка двухфокусная с вращающимся анодом; г - с электростатической эмиссией и с зажигающим электродом; д - ионная; е - секционированная.

25. КВАНТОВЫЕ ГЕНЕРАТОРЫ И УСИЛИТЕЛИ ГОСТ 2.746-68 СТ СЭВ 654-77J

Обозначение квантовых генераторов, усилителей и знаков, характеризующих принцип действия квантовых генераторов и усилителей (рис. 77):

1 - вещество, активное: а - твердое (кристалл, стекло и т. п.); б - жидкость; в - газ; г - полупроводник; 2 - накачка: а - световая; б - радиочастотная; в - постоянным током; 3 - квантовые генераторы и усилители: а - усилитель квантовый СВЧ (мазер); б - генератор квантовый оптический (лазер); в - усилитель квантовый

. S3

1 1
а		В г

Однорезо-наторный

Трехреэо-наторный

LUJJ

>

СгМгО

резонаторный; а - усилитель квантовый бегущей волны; д - усилитель квантовый перестраиваемый.

Рядом с обозначением квантового устройства допускается указывать частоту, длину волны, температуру, химический состав активного вещества; при обозначении многорезона-торных устройств рядом с изображением резонатора указывается их количество; 4 - усилитель квантовый СВЧ с кристаллом в резонаторе с внешним постоянным магнитом, соединенный через отверстие связи с прямоугольным волноводом и через петлю связи и круглый волновод с генератором накачки; 5 - генератор квантовый оптический на рубине: а - со световой накачкой; б - то же, имеющий в качестве истЪчника ксеноновую лампу.

Рис. 77

26. АНТЕННЫ ГОСТ 2.735-68 {СТ СЭВ 652-77)

- Обозначения антенн и их элементов (рис. 78): ! - прием и передача: а - передача; б - прием; в - прием и передача попеременно; г - передача и прием одновременно; 2- характер движения главного лепестка диаграммы направленности: а - вращение в обоих направлениях; б - качание; 5 - тип поляризации: а - линейная горизонтальная и вертикальная; б - круговая правая и левая; в - эллиптическая правая и левая; 4 - направлеиносуь: а - постоянная по азимуту и высоте; б - переменная по азимуту; в -переменная по высоте (углу возвышения); г - радиомаяк; 5 - допускается рядом с обозначением антенны помещать изображение главного лепестка диаграммы направленности и данные о его ширине; а - измеренной на одном уровне; б - на двух уровнях; в - главный лепесток диаграммы направленности в горизонтальной плоскости; а- главный лепесток диаграммы направленности в вертикальной плоскости.

Общие обозначения антенн (рис. 79):

а - несимметричная; б - симметричная; в - приемо-передающая с горизонтальной линейной поляризацией; е - приемная с круго-

вой поляризацией; 5 - передающая с постоянной направленностью по азимуту и горизонтальной линейной поляризацией; е - с переменной направленностью по высоте; oic - радиогониометрическая (радиомаяк); 3 - вращающаяся; и - с постоянной направленностью по азимуту и вертикальной поляризацией, главный лепесток диаграммы ва-правленности расположен горизонтально; к - приемо-передающая с вращением в горизонтальной и качанием в вертикальной плоскостях со скоростью вращения 4 oб/мин~ и качанием на угол от О до 57 ° за секунду;л - противовес.

5°Шб)

Рис. 78

а 5 д г

и и

Рис. 79

При вертикальной поляризации стрелка должна быть параллельна средней линии обозначения антенны, а при горизонтальной - перпендикулярна ей.

Разновидности антенн и антенных устройств (рис. 80): 1 - антенна: а - Т-образная; б - Г-образная; в - наклонная шестилучевая (с указанием количества лучей); в - зонтичная; 5 - пассивная, радиорелейной станции; е - турникетная; ж - с двумя подстраиваемыми обмотками с ферромагнитным сердечником; рамочные: з - балансная; и - пересекающаяся; к; - антенна. Эдкока; л - ромбическая двойная с резистором; м - поручневая; к - выбросная; о - квадратная; п - уголковая дипольная; р - уголковая шунтовая; с - наклонная; т - цилиндрическая; 2 - вибратор: а - несимметричный и симметричный; б - петлевой; в - шунтового питания, несимметричный; в - то же, симметричный; д - петлевой; е - петлевой с тремя директорами и одним рефлектором; ж - с питанием через коаксиальную линию и с симметрирующим устройством; 3 - антенна синфазная: а из симметричных вибраторов; б - с логарифмической периодической структурой; в - синфазная Диапазон-ная; 4 - антенна бегущей волны; 5 - антенна щелевая: а - с продольными щелями, питаемая коаксиальной линией с одного конца;
