g - ротор (общее обозначение): а - короткозамкнутый; б - без об-иоткн, полый немагнитный илн ферромагнитный; в - без обмотки, с явно выраженными полюсами с прорезями по окружности; г - без обмотки, с постоянными магнитами; д - с распределенной трехфазной обмоткой; е - с двумя распределенными самостоятельными обмотками; ж - однофазный или постоянного тока; з - внешний с коротко-замкнутой распределенной обмоткой; и -с сосредоточенной обмоткой возбуждения с явно выраженными полюсами; к - с распределенной короткозамкнутой или пусковой обмоткой.

Щетки изображаются только при необходимости. Выводы обмоток статора и ротора в обозначениях машин допускается изображать с любой стороны; 4 - щетки: а - на кбнтактном кольце; б - на коллекторе.

Рис. 5)

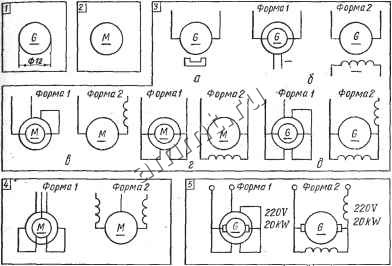

Машины постоянного тока (рис. 51): 1 - генератор постоянного тока (общее обозначение); 2 - двигатель постоянного тока (общее обозначение); 3 - генератор или двигатель постоянного тока с двумя выводами: а-с возбуждением от постоянного магнита, б - с независимым возбуждением; в - с последовательным возбуждением; г - с параллельным возбуждением; д - со смешанным Возбуждением; 4--двигатель постоянного тока реверсивный с двумя последовательными обмотками возбуждения; 5 - генератор постоянного тока с двумя выводами, со смешанным возбуждением, с указанием зажимов, щеток и числовых данных. Машины переменного тока (рис. 52):

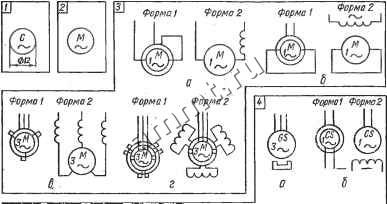

1-генератор переменного тока; 2-двигатель переменного тока; 3 - двигатель коллекторный: а - однофазный последовательного возбуждения; б - однофазный репульсионный; в - трехфазный последовательного возбуждения; г - трехфазный параллельного возбуждения с питанием через ротор с двойным рядом щеток (две окружности, соединенные короткими параллельными линиями, изображают две обмотки одного и того же ротора); 4 - генератор или двигатель синхрон-

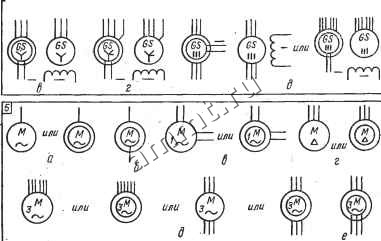

ный: а - трехфазный с возбуждением от постоянного магнита; б - однофазный; в - трехфазный с обмотками, соединенными в звезду, с невыведенной нейтралью; г - трехфазный с обмотками, соединенными в звезду, с выведенной нейтралью; д-трехфазный, оба конца каждой фазы выведены; 5 - двигатель асинхронный: а - с короткозамкнутый

Форма! Форма Форма! Форма2 форма! Форма2

Форма! Форма-2

Рис. 52

ротором; б - с фазным ротором; в - однофазный с короткозамкнутый ротором н с выводами для вспомогательной фазы; г - трехфазный, соединенный в треугольник, с короткозамкнутый ротором; б - трехфазный, с короткозамкнутый ротором, оба конца каждой фазы выведены; е - трехфазный с фазным ротором. Специальные машины (рис. 53) :

1 - преобразователь: а - .синхронный (общее обозначение); б вращающийся преобразователь постоянного тока в постоянный с общим постоянным магнитным полем (вращающийся трансформатор

постоянного тока); в - то же, с общей обмоткой магнитного поля; г - преобразователь синхронный трехфазный с параллельным возбуждением; а - с указанием зажимов, щеток, числовых данных; 2 - сельсин: а - общее обозначение.

Для конкретных типов сельсинов в обозначение на месте знаков вписывают соответствующий квалифицирующий символ, первая буква jiOTOporo означает: С - управление, Т - угол поворота, R - решающее устройство; вторая буква: V) - дифференциальный, R - при-

Форма 1 Формаг

М Y G

Форма 1 Форма 2

380 V m 3B0V

tDDDKW W\ IDODKW

600 V 600 V

Рис. БЗ

емник, Т - преобразователь X - датчик , В - о. поворотной ста-торной обмоткой, например, б - сельсин-датчик угла поворота.

Пример графического изображения сельсинов в схеме коррекци- , онного механизма показан в приложении на рнс. П1.

18. КАТУШКИ ИНДУКТИВНОСТИ, ДРОССЕЛИ. ТРАНСФОРМАТОРЫ. АВТОТРАНСФОРМАТОРЫ,

МАГНИТНЫЕ УСИЛИТЕЛИ ГОСТ 2.723-68 (СТ СЭВ 86978)

Обозначения катушек индуктивности, дросселей, трансформаторов, автотрансформаторов и магнитных усилителей составлиют из элементов. *

Общие обозначения обмоток и магнитопроводов (рис. 54): 1 - обмотка: а -общее обозначение (количество полуокружностей и надравление выводов не устанавливаются); б - управления; е - рабочая; г - магнитного усилителя (начало обмотки обозначают точкой); д - первичная обмотка трансформатора тока; е - обмотка с отводами; ж; - со скользящими контактами; 2 - магнитопровод: а - ферромагнитный; б - из немагнитного материала, например, медный (указывают химический символ материала); в - ферромагнитный с воздушным зазором; г - магнитодиэлектрический; д - фер-ритовый.

Ферритовый магнитопровод изображают толстой линией (2Ь, ЗЬ, где b - толщина линии электрической связи). Магнитопровод изображают только при необходимости.

Катушки индуктивности и дроссели Jipnc. 55): / - катушка индуктивности: а - с магнитодиэлектрическим магнитопроводом; б - с медным магнитопроводом; е - подстраиваемая
