магнитодиэлектрнческим магнитопроводом; г - со скользящими контактами (например, двумя); 2 - вариометр; 3 - гониометр; 4 - реактор (в схемах, энергетических объектов); S - дроссель: а - с ферромагнитным магнитопроводом; б - коаксиальный с ферромагнитным магнитопроводом; в - трехфазного тока с соединением обмоток в звезду (однолинейная, многолинейная, развернутая форма).

Схема высокочастотного блока с катушками индуктивности, подстраиваемыми ферромагнитным магнитопроводом, показана в приложении ий рис. П2.

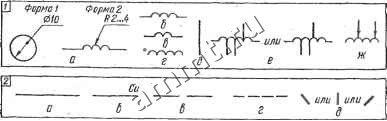

Рис. 54

ъ---

Форма 1 Форма 2

Рис. 55

Трансформаторы. Стандартом установлены три способа построения условных графических обозначений трансформаторов и автотрансформаторов: упрощенный однолинейный, упрощенный многолинейный (форма 1) и развернутый (форма 2). В упрощенных многолинейных обозначениях обмотки трансформаторов изображают в виде окружностей, а в развернутых обозначениях - в виде цепочек полуокружностей. Обозначение трансформаторов и автотрансформаторов (рис. 56): 1 - трансформатор однофазный двухобмоточный: а - общее обозначение; б - с ферромагнитным сердечником и электростатическим экраном между обмотками; е - с отводом от средней точки одной обмотки; е - с переменной связью ; 5 - со ступенчатым регулированием; 2 трансформатор трехфазный двухобмоточный с различным соединением обмоток: а - звезда - звезда с выведенной нейтралью; б - звезда - Зигзаг с выведенной нейтралью; 3 - трансформатор трехфазный трехобмоточный с различным соединением обмоток: а - звезда - звезда - треугольник; б - звезда - две обратные звезды с выведенными нейтралями на двух обмотках с уравнительным дросселем;

zl форма!

Форма! Форма 2

Ц Форма! Форма 2

Форма! а Формаг

Рис. 56

в - со ступенчатым регулированием; г - поворотный (фазорегулятор), соединение обмоток звезда - звезда; 4 - трансформаторная группа, состоящая из трех трехобмоточных однофазных трансформаторов с соединением обмоток звезда - звезда - треугольник; 5 - измерительный трансформатор тока с одним магнитопроводом и двумя вторичными обмотками; 6 - автотрансформатор однофазный: а - общее обозначение; б - с регулированием напряжения; 7 - автотрансформатор трехфазный: а - с соединением обмоток в звезду; б - трехобмоточный с соединением обмоток звезда - треугольник; 8 - регулятор: а - индуктивны-й однофазный; б - трехфазный.

В автотрансформаторах сторону высшего напряжения изображают в виде развернутой дуги.

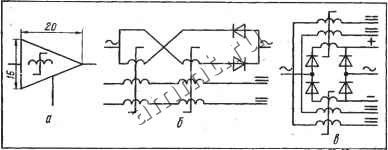

Рис. 57

Магнитные усилители (рис. 57):

а - усилитель магнитный (общее обозначение); б - с прямым самовозбуждением и двумя обмотками управления; в - с двумя обмотками управления с выходом постоянного тока.

19. РЕЗИСТОРЫ И КОНДЕНСАТОРЫ ГОСТ 2.728-74 (СТ СЭВ 863-78, СТ СЭВ 864-78]

Обозначение резисторов (рис. 58):

1 - резистор постоянный: а - общее обозначение; обозначение с указанием номинальной мощности рассеяния; б - 0,05 Вт; в -
