			£3

W г

- V3

12 -

					£

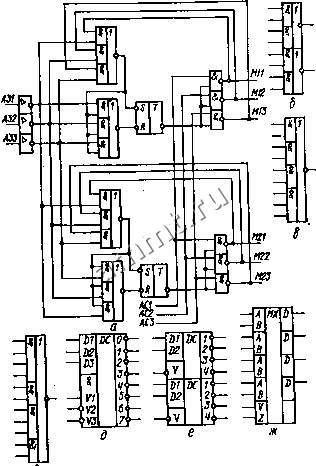

Рис. 1.8

с

1- -шп

	-

- А1
- во
- В1
л?
вз 8

-
			05 06

где Ci - инверсные значения сигналов переноса в i-io ИЖ; ИПЗ; Pi и О/ - сигналы группового переноса из /-й ИМС ИПЗ (/ = О, 1, 2, 3); Р и G - сигналы группового переноса, предназначенные дли управления схемами ускоренного переноса следующего яруса.

Логические элементы И - НЕ в ИМС ЛБ1 и ЛБ2 имеют независимую систему входов и выходов (рис. 1.6-1.10).

Сдвоенный коммутатор КП9 (рис. 1.8, е) имеет общие шины управления А и В, сигналы на которых задают номер подключаемых к выходам входных шин С,-.

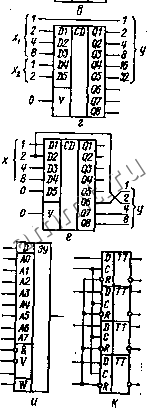

Рис. 1.9

Коммутатор КПЮ реализует функцию

К = V ABCDi,

1=0 .ми

где а, р, Y - двоичная запись числа i. Л = Л при а = 1 и Л = Л при а = 0.

Запоминающее устройство РУ6А (рис. 1.8, е) емкостью 1К бит содержит два дешифратора на пять входов каждый, накопитель (32 X 32) иа И Я-триггерах, схему управления и вентиль выбора ИМС с тремя состо-

2* 35

V - s - 16 -

32 -

Рис. 1.10

яниями При V = W = о осуществляется запись по адресу, заданному на шинах Л(, цифры, поступающей на вход D; при V = Г = О считывается инАоомания- при VW = Q МС имеет высокое выходное сопротивление, чтЖпечивает реализацию монтажного ИЛИ на большое число входов Серия 145 [1, 22, 30. Микросхемы серии 145 предназначены для

ЭзЭ.

функциональное назначение ИМС серии 145

АП1 Формирователь импульсов управления сегментной

индикацией АФ1 Селектор цифр

ВВЗ-2 Интерфейс ввода - вывода для устройств цифровой

обработки информации н отсчета времени ВВ5-2 Интерфейс вывода .

ВХЗ-2 у> ввода - вывода

ВГ1 Микроконтроллер для управления технологическим

и контрольно-измерительным оборудованием повышенного быстродействия ГГ1 Генератор 4-фазного тактового питания

ИК5 Однокристальный микроконтроллер

ИК8 Номеронабиратель кнопочного телефонного аппарата

ИК11 Блок связи номеронабирателя и ОЗУ кнопочного

телефонного аппарата ИК13 Однокристальный микроконтроллер

ИК14 Октавный делитель с цифровой фильтрацией сигналов

ИК15 с большой скважностью

ИК18 Однокристальный микроконтроллер

ИК21 Октавный делитель с модулятором

ИК501-ИК508 Операционные устройства микрокалькуляторов (например, Электроника БЗ-21 и Электроника МК-64 ), управляющие ПЗУ которых запрограммированы на заданные функции ИК1301 Разновидность однокристального микроконтроллера

ИК13

ИК1801 Контроллер сопряжения вычислительных средств,

созданных иа основе ИМС ИК5 (например, программируемых микрокалькуляторов Электроника 53-21 ), с датчиками контрольно-измерительного комплекса (например, в системах контроля качества сварочных процессов)

ИК1802 Контроллер сопряжения вычислительных средств,

созданных на базе ИМС ИК5, с электромеханическим печатающим устройством ДК278

ИК1803 Микроконтроллер для управления устройствами:

ввода - вывода данных с помощью перфорированных лент, сопряжения с внешними ЗУ в составе программируемых микрокалькуляторов и связи с ЭВМ типа Электроника-60 . -

ИК1805 Микроконтроллер для управления работой термопе-

чатающего устройства Электроника УТП-15 в составе программируемых микрокалькуляторов типа Электроника МК-48 , Электроника МК-46

ИК1807 Микроконтроллер для управления электробытовыми

приборами

ИК1808 Функциональный программируемый преобразователь

для обработки и контроля уровня аналоговых сигналов в различных периферийных устройствах

продолжение табл. 1.9

ИК1809

ИК1810

ИК1812, ИК1813

ИК1814

ИК1901

ИК1902

ИК1903 ИК1904

ИК1905 И К1906

ИК1907, ИК1Э08

ИК1910

ИК1913

ИК1914

ИК1915 ИК1916 ИП1

Функциональное назначение ИМС серии 145

Центральный процессор 16-разрядной микро-ЭВМ с мощной системой команд и гибкой системой их адресации (функциональный аналог - Электрони-ка-60 )

Комплект микроконтроллеров для управления ми-иитермопечатающим устройством при приеме информации от ИМС ИК13 или со стандартного информационного канала

Микроконтроллер для управления устройствами ввода - вывода информации в микро-ЭВМ, построенный на основе ИМС ИК1809 и ИК1810 Микроконтроллер для бытовых электронных настольных часов с будильником и секундомером, систем оповещения и сигнализации Микроконтроллер для автоматического определения и выдачи в цифровом коде объема крови, ныталкивае-мого сердцем, в течение 1 мин при измерении с помощью реоплетизмографа

Микроконтроллер для сервисной автомобильной электроники

Микроконтроллер, работающий в реальном масштабе времени, а также в режиме таймера для включения-выключения электрических цепей в электробытовых приборах и устройствах промышленного назначения

Микроконтроллер для записи и автоматического вызова абонента по одному из номеров Микроконтроллер для управления, контроля и индикации режимов работы лентопротяжного механизма бытового кассетного магнитофона Микроконтроллеры иа основе многофункциональных таймеров - программаторов для управления технологическим оборудованием и бытовыми приборами в реальном масштабе времени

Микроконтроллер для преобразования, индикации и обработки аналоговых сигналов и удержания регулируемых параметров процессов в заданных пределах

Микроконтроллер для управления работой лентопротяжного механизма при прослушивании и компоновке музыкальной программы

Многофункциональный таймер для отсчета дискретных значений параметра с привязкой к реальному времени, выраженному в минутах и секундах Микроконтроллер для управления работой электропроигрывателя высокого класса Микроконтроллер для программного управления самоходными системами (роботами, игрушками) Процессор микрокалькуляторов (например, Электроника БЗ-04 )

Продолжение табл. 1.9

Э.Э.

функциональное назначение ИМС серии 145

ИП11 ИП12

ИП14

ИП15 ИР1

КТ2 ПН1

ХК1 ХК2

Регистр запоминания микрокалькуляторов (например, Электроника БЗ-04 ) Процессор 25-клавишных микрокалькуляторов Процессор и устройство управления вводом-выводом однокристального инженерного микрокалькулятора (например, Электроника БЗ-18 ) Процессор и устройство управления вводом-выводом однокристального микрокалькулятора (например, Электроника БЗ-30 ) иа шесть арифметических операций

Однокристальная микро-ЭВМ

Динамический регистр сдвига на 1024/1008 бит (например, для микрокалькулятора Электроника БЗ-21 )

Тактовый ключ

Преобразователь напряжения (1,5 В преобразуется в 6, 12, 15 и -9 В. Используется в микрокалькуляторе Электроника БЗ-04 )

Схема управления индикацией (например, для микрокалькулятора Электроника БЗ-04 ) ПЗУ емкостью 2К 8-разрядных или 4К 4-разряд11Ыл слов

Устройство памяти и синхронизации Арифметическое устройство Устройство ввода

управления

построения нычислительных и управляющих устройств технологического и бытового назначения (например, микрокалькуляторы и кнопочпые телефонные аппараты). Состав серии приведен в табл. 1.9.

Интерфейс вывода ВВ5-2 1?рименяется в электронном словаре - переводчике для вывода символьной информации иа 16-знакоместиый 5-сег-меитиый жидкокристаллический моиодисплей и включает в себя 16-раз-рядиый сдвиговый регистр для приема слов в последовательной форме и ЗУ, содержащее шесть 15-разрядиых регистров и ряд вспомогательных схем. ВВ5-2 реализована по КМДП-техиологии н бескорпусиом варианте и потребляет 2 мВт от источника 5 В.

Микроконтроллер ВГ1 выпускается по информации потребителя, представленной н ниде специальных карт или математического обеспечения, и по своему функциональному назначению близок к ИМС ИК18, однако отличается от нее повышенным быстродейстнием.

Однокристальные микроконтроллеры ВГ1, ИК5, ИК13, ИК18, ИК19 и разновидности ИК501 - ИК508, ИК1301, ИК1801 - ИК1814. n4v ~ ИК1916, отличающиеся записанными при изготовлении в iijy программами, представляют собой микро-ЭВМ последовательного действия, ориентированные иа реализацию локальных систем управления производственными процессами и устройств бытовой электроники. Благодаря наличию встроенных систем связи с индикацией, клавиатурой и другими средствами ввода и вывода информации их легко можно приспособить к различным технологическим и бытовым объектам. Динамическая че-тырехфазная рМОП-электроииая база обеспечивает их низкую стоимость.
