г к r

Рас. 2.1.3. Меры защиты электроустановок зданий от электромагнитных влияний: 1) Общая точка входа в здание всех металлических подземных коммуникаций (кабелей с металлическими защитными покровами и металлических трубопроводов); 2) Общая трасса с надлежащим отделением и исключением петель; 3) Кратчайшая трасса уравнивающих соединений и использование заземляющих проводников, проложенных параллельно кабелю; 4) Сигнальные кабели защищены экранами, броней и/или применена парная скрутка жил; 5) Применена система TN-S за входом в распределительный щит зданин;6) Применены разделяющие трансформаторы; 7) Применено местное поэтажное уравнивание потенциалов; 8) Использовано оборудование класса П

Обозначено: I - главный заземляющий зажим; 2 - этажный распределительный щит; 3 - проводники, питающие информационно-технологическое оборудование

3. Выбор защитных устройств с выдержкой времени для исключения нежелательных отключений в период переходных процессов.

4. Использование металлических экранов и оболочек (рис. 2.1.4.).

5. Надлежащее отделение (расстоянием или металлическими экранами) от силовых сигнальньХ кабелей,

6. Надлежащее отделение (расстоянием или металлическими экранами) силовых и сигнальных кабелей от молниеотводов.

7. Исключение индуктивньх петель посредством разделения кабс-ч с проводов силовых и сигнальных кабелей.

8. Использование экранированных кабелей и сигнальных кабе-.чен со скрученными парами жил.

9. В зданиях, насыщенных информационно-технологическим оборудованием, переход от системы TN-C (рис. 2.1,5, а) к системе TN-C-S (рис.2.1.5, б) или к системе TN-S (рис. 2. .6).

10. Вес металлические подземные коммуникации (металлические трубопроводы и кабели с металлическими защитными покровами) должны входить в здание в одном месте. При этом металлические оболочки, экраны и броня кабелей, металлические трубо-[роводь должны быть электрически соединены между собой, и присоединены к главной шине заземления (ГШЗ) здания (рис. 2.1.7).

Особенности защиты устройств передачи информации

2.1.10. В зданиях, использующих систему TN-C или систему TN-C-S. для зашиты устройств передачи информации от электромаг-Н1 гных влияний PEN-проводника могут быть применены следующие-дополнительные меры:

1) использование оптоволоконных сигнальных кабелей;

2) использование электрооборудования класса II;

3) использование элсктричесюго разделения цепей (защитное разделение).

В рассматриваемом случае эти защитные меры предназначены для предотвращения появления опасного потенциала на открытых проводящих частях устройств передачи иЕ(формации в случае возникновения короткого замыкания в системе TN-C или в системе TN-C-S.

Рис. 2.1.4. Заземляющее устройство здания Обозначено: I - молниеприемник, 2 - молниезащитные спуски, 3 - уравнивающие проводники, 4 - стальной каркас или арматура железобетонного каркаса здания, 5 - фундаментный заземлитель или арматура железобетонных фундаментов здания, 6 - система электроснабжения, 7 - главный заземляющий зажим, 8 - главная распределительная шина, 9 - система непрерывного питания, Ю - распределительный щит, II - выключатель, 12 - уравнивающая сетка, 13 - металлические кабелепроводы, 14 - местная система уравнивания потенциалов, 15 - ниформационно -технологическое оборудование, 16 - телефон, 17 - электронные системы здания и квартир

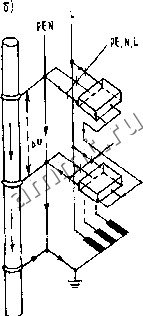

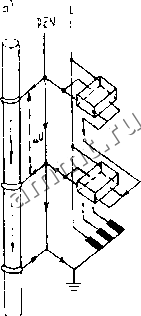

Рис. 2.1.5. Системы питания электроустановок многоэтажного здания: TN-C (а) и TN-C-S (б)

2.1,11, Защита посредством электрического разделения цепей обеспечивается соблюдением следующих требований;

1) Цепь должна питаться от отдельного источника питания:

- - разделяющего трансформатора или

- источника тока, обеспечивающего степень безопасности, равноценную степени безопасности, обеспечиваемой разделяющим Транс форматором.

Источники питания должны быть такими, чтобы вторичная цепь была отделена от первичной цепи и от оболочки двойной изоляци-

РЕ NL

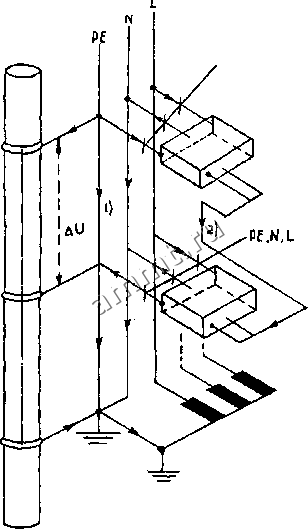

Рис. 2.1.6. Система питания электроустановок многоэтажного здания TN-S

Рнс. 2.1.7. Схемы ввода в здание металлических подземных коммуникаций: 2.1.7 а - общая точка ввода (предпочтительная схема, ди = 0);

2.1.7 б - ввод в разных местах, Ди Ф О

I - кабели электроснабження, 2 - телефонные кабели, Ъ - кабель антенны, 4 - металлические трубопроводы (вода, газ, отопление и проч.), 5 - главнаи шина заземления (ГШЗ), 6- стальная арматура, /.-- индуцированный ток /- го проводника

cii- Гслн ташй источник (штаст несколько электроприемников, их Открытые проводящие части не должны иметь электрически связи с металлической оболочкой источника питания.

2) Номинальное напряжение электрически отделешюй цепи не должно превышать 500 В.

3) Токоведущие части электрически отделенной цени не должны иметь точек присоединения к друОй цепи или к земле.

4) Для разделенных цепей рекомендуется использование отдельных трасс электропроводок.

2.1.32. Е.сли отделенная пепь питает только один электроприсм-ннк. открытЬе проводяшие части цепи не должны быть присоединены ни к защитному проводнику ни к Открытым проводящим частям других цепей.

2.1.33, Если Приняты меры для зашиты отделенной цепи от повреждения и Пробоя изоляции, то источник питания может питать
