ГЛАВА 9. ЭЛЕКТРОУСТАНОВКИ В РАЙОНАХ С УДЕЛЬНЫМ СОПРОТИВЛЕНИЕМ ГОРНЫХ ПОРОД БОЛЕЕ 500 ОМ М

9.1. Заземляюшис устройства электроустановок в районах с удельным сопротиалением горных пород более 500 0мм решмен-дустся выполнять с соблюдением требований, обеспечиваюших безопасные значения тока и напряжения пришеновения при повреждении изоляции (ем- 3.5.-3.8., 4.4-4.7., 5.1.-5.17., 6.2., 6.3.).

В скальных горных породах допускается прокладывать гори-1онтальньй заземлитель на меньшей глубине, чем этОго требуют 3.4., 3.7., 3.8., 3.9., но не менее чем 0,15 м,

9.2. Сооружение искусственных заземлителей допускается только в тех случаях, когда расчётные значения тока и напряжения прикосновения При использовании естественных заземляющих устройств превьщают соответствуюшие предельно допустимые значения или не обеспечиваются нормированные значения напряжения на заземляющем устройстве.

9.3. При сооружении искусственных заземлителей а дополнение к рекомендациям 3.4., 3.7., 3.9., 4.8. рекомендуется устройство вертикальных заземлителей увеличенной длины, если с глубиной удельное сопротивление горных пород снижается, а естеетвеннье про-тяжённье заземлители (например, обсадные трубь буровых скважин) отсутствуют.

Использование естественных протяженных заземлителей 9.4. В районах многолетней мерзлоты кроме рекомендаций, привсдснньХ в 9.3., рекомендуется использовать естественные всргик:1льнЬе (обсадные трубь буровых скаажин) и горизоЕГгаль-ныс (трубопроводь, технологические эстакадь) протяжённые 1азсмлителн. 156

9.5. Заземляющие устройства электроустановок напряжением выше ! кВ, а также электроустановок до 1 кВ с изолированной нейтралью (система IT) допускается выполнять с соблюдением требований к их сопротиалению и конструктивному выполнению (3.3., 3.4 3,8. -3.10., 4-8.). В Этом случае допускается повысить требу-CMbLC настоящей главой значения норм сопротивлений заземляющих устройств в 0,002р раз, где р - эквивалентное удельное сопротивление горной породы, 0мм. При Этом увеличение требуемых настоящей главой норм сопротиалений заземляющих устройств должно быть не более десятикратного.

ГЛАВА 10. ОСОБЕННОСТИ МОНТАЖА ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ

ЮЛ. Распределительные устройства

10.!.!. При вертикальной установке фаз бетонных или деревянных реакторов должны быть заземлены фланцы опорных изоляторов нижней фазы и фланцы распорных (при наличии таковых) изоляторов верхней фазы. При горизонтальном расположении фаз реакторов заземляющие проводники следует присоединять к заземляющим болтам фланцев изоляторов каждой фазы. Заземляющие проводники не должны образовывать вокруг реакторов замкнутых контуров.

10.1.2. У трансформаторов тока должны бь1ть заземлены корпус, каждая закороченная (неиспользуемая вторичная) обмотка, а также все остальные вторичные обмотки, если это предусмотрено Проектом. Вторичные обмотки заземляются с помощью перемычки из медного провода между одним из зажимов вторичной обмотки и заземляющим винтом на корпусе трансформатора тока. Каждая вторичная обмотка должна быть заземлена только в одной точке.

10.1.3. Батареи статических конденсаторов следует заземлять ну [СМ 11рисоединения заземляющего проводника к заземляющему 6ол1у бака каждого конденсатора, а вентильных разрядников --к заземляющим болтам основания (цоколя) каждой фазы непосредственно или через счетчик срабатываний.

10.1.4. У силовых трансформаторов с заземленной нейтралью вторичной обмотки трансформатора напряжением до 1 ООО В нейтраль трансформатора должна соединяться с заземлителем отдель-HbiM проводником (рис. 10.1, а).

Нейтраль трансформатора должна быть заземлена. Заземление нейтрали осуществляется отдельным проводником, присоединенным к ближайшим металлическим частям строительных кон-

струкций. Для этих целей в первую очередь необходимо использовать металлические и железобетонные колонны.

В установках с изолированной нейтралью заземление обмотки трансформатора напряжением до 1000 В осуществляется через пробивной предохранитель в соответствии с проектом (рис, 10.1,6).

Для заземления корпуса силового трансформатора заземляющий проводник следует присоединить к заземляющему болту на корпусе трансформатора. Это присоединение должно быть выполнено так, чтобы не было необходимости нарушения проводки при выкатке трансформатора.

10.1.5. В помещениях распределительных устройств (РУ), щитов управления и защиты, КТП и ЩСУ в качестве магистрали заземления (зануления) следует использовать стальные и железобе-TOHHbic каркасы промышленных зданий, металлические обрамления кабельных каналов, а также закладные элементы при установке КСО, КРУ, ЩУ и тп.

Отдельные участки магистрали, образованной металлическим обрамлением кабельных каналов, а также закладными элемента-

к заземлителю

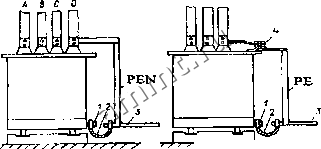

Рис. 10.1. Заземление силового трансформатора с заземленной нейтралью вторичной обмотки напряжением

до 1000 В (а) и с изолированной нейтралью (б) I -заземляющий болт; 2 -гибкая перемычка; 3 -магистраль за-зем.тении (зануления); 4-пробивной предохранитель

ми для установки КСО, КРУ, ЩУ и т.г(. должны быть надежно сварены. Специально заземляющие проводники надлежит прокладывать только для соединения обрамлений каналов и закладных злсментов между собой и присоединения их к заземляющему устройству.

Каждый шкаф КРУ, КСО и каждая панель защиты или управления должны быть присоединены сваршй не менее чем в двух местах к закладным деталям или обрамлениям каналов, образующим магистраль заземления (зануления). При этом площадь сечения сварных соединений не должна быть меньще площади сечения стального нулевого защитного проводника.

При использовании конструкций зданий в качестве заземляю-щ((х устройств каждый шкаф КРУ, КСО и каждая панель защиты илтт управления должны быть присоединены при помощи стальной полосы или прутка к стальной колонне или к закладному элементу железобетонной колонны каркаса здания.

10.1.6. Заземляющий проводник должен быть приварен к основ-шм paN[aM дверей ограждения бетонных ячеек распределительных устройств.

10.1.7. Металлические конструкции открытых распределительных устройств заземляют путем приваривания заземляющего проводника к основанию (нижней части) шнструкции. Отдельные звенья конструкции должны быть соединены между собой сваршй.

10.1.8. У масляных выключателей и приводов к ним, у опорных июляторов, линейных выводов, проходных изоляторов, предохранителей высокого напряжения, добавочных сопротивлений, автоматических выключателей и т.п. заземляющий проводник должен быть [1рисоединен к заземляющему болту.

10.1.9. Транс форм аторь[ напряжения следует заземлять путем ((рнсоединения заземляющего проводника к заземляющему болту па шжухс (корпусе).

Нулевая точка обмотки высошго напряжения (в случаях, ука-!а()ных в проекте) должна быть присоединена медным проводом к заземляющему болту на кожухе (корпусе) гране форматора. Нулевая точка или фазный провод обмотки низкого напряжения должна быть присоединена либо к заземляющему болту на кожухе (корпусе) трансформатора, либо к клеммным зажимам в соответствии с указаниями, приведенными в проекте.

10.1.10. Вывод PEN-проводннка от нейтрали генератора или трансформатора на щит распределительного устройства должен быть вьщолнен при выводе фаз шинами - щиной на изоляторе, а при выводе фаз кабелем (проводом) - жилой кабеля (провода).

Проводимость PEN-проводника, идущего от нейтрали генератора или трансформатора, должна быть не менее 50 % проводимости вывода фаз.

10.1.11. PEN-проводники, отходящие от нулевой шины (независимо от того, установлена она на изоляторах или нет), должны иметь изоляцию, соответствующую напряжению данной сети.

10.2. Кабельные сети

10.2.1. Металлические корпуса кабельных муфт, защитных противопожарных кожухов, кабельных вводов в трансформаторы и КРУ; металлические оболочки, экраны и броня кабелей; панцирные оплетки проводов, а также металлические конструкции, по которым или в которых прокладывают кабели и провода, должны быть заземлены.

10.2.2. Металлические оболочки и броня кабелей должны быть соединены гибкой медной перемычкой между собой (рис. 10.2) и с металлическим шрпусом муфт.

Рис. 10.2. Заземление кабеля с металлической оболочкой н ленточной броней на концевой заделке 1 - оболочка кабеля; 2 - броня; 3 - провод заземления;

4 - место пайки; 5 - бандаж, скрепляющий оконцевание

брони
