Рис. 8.7. Соединение заземляющих проводников с горизонтальными заземлителями: II - продольное соединение проводников из полосовой стали; б- ответвление проволнкка из полосовой стали; в - ответвление проводника из круглой стали;. - продольное соединение проводников нз пазосовой и круглом сталид-продазыюесоединениепровшниювнз круглой crajiM; с-ответвление проводника нз круглой стали; I -сгальн:1я паюса; 2 - сталь круглая

8.27, Прн работе на отдаленных объектах и линиях электропередачи рекомендуется соединение частей заземлителей с заземляющими Проводниками выполнять термитной сваркой (рис,8,9,

8.10)

8.28. После монтажа заземляющих устройств перед засыпшй Траншеи должен быть составлен акт на скрытые работы, а также паспорт на заземляющее устройство.

	т fl	-\-1

Рис. 8.8. Присоединение заземляющего проводника к тбопроводу сваркой (а-в) и с помощью хомута (г): I - заземляющий проводник из полосовой стали; 2 - трубопровод; 3 - 1азсмлиюший проводник нз круглой стали; 4-хомут

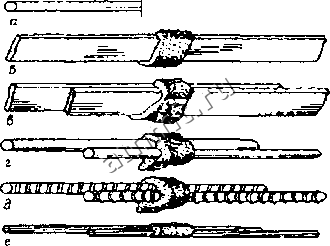

Рнс. 8.9. Соединение стальных полос и стержней, выполненные термитной сваркой

Рнс. 8.10. Ответвления стальных заземляющих проводников, выполненные термитной сваркой

Паспорт на заземляющее устройство должен содержать схему заземления, основные технические данные, данные о результатах проверки состояния заземляющего устройства, о характере ремонтов и изменений, внесенных в данное устройство.

Форма №47

(.министерство и ведомство)

(i ород)

(трест)

(заказчик)

(мпнкшиое управление)

(объект)

200 г.

(участок)

освидетельствования скрытых работ по монтажу заземляющих устройств и присоединений к естественным заземляющим устройствам

Осмотром выполненных работ по монтажу заземляющего устройства установлено:

1) заземляющее устройство выполнено в соответствии с проектом . разработанным

(название) по чертежам

(проектная организация)

(номер)

2) отступлетгя от проекта

согласованы с

(организация, должность, фамилия, имя, отчество) и внесены в чертежи .

(номера)

3) характеристика заземляющего устройства

Элементы чаземляютего ycTpoFicTBa

Парамитры элементов заземляющего устройства

Материал

Профиль	Размерь!,	Коли-
		чество

Глубина заложения от планировочной

отметки

1) характер соединений элементов заземляющего устройства между собой и присоединение их к естественным заземляющим устройствам

2) выявленные дефекты:

3) заключение. Заземляющее устройство может быть засыпано землей па участках:

Оформляется подписями представителей заказчика, строительной организации, электромонтажной организации.

Форма № 48

шнистерстао и веломстао)

(город)

(трест)

(заказчик)

(монтажное ynpaajLenne)

(объект)

200 п

(участок)

осмотра и проверки состояния открыто проложенных заземляющих проводников

I. Прокладка заземляющих проводников выполнена в соответствии с проектом , разработанным

по чертежам 154

(название) (номер)

(проектная ор[-анизация)

2. Обрывов заземляющих проводников

(не обнаружено) 3. Визуа-зьный осмотр мест сварки показал:

4. Визуальный осмотр болтовых соединений показал:

(указать najinnne неудовлетворительных контактов,

а 1акже наличие антикоррозионной защиты и отличительной окраски) 5. Выявленные дефекты:

6. Заключение

Оформляется подписями проверяющС1 о и производителя работ (мастера).
